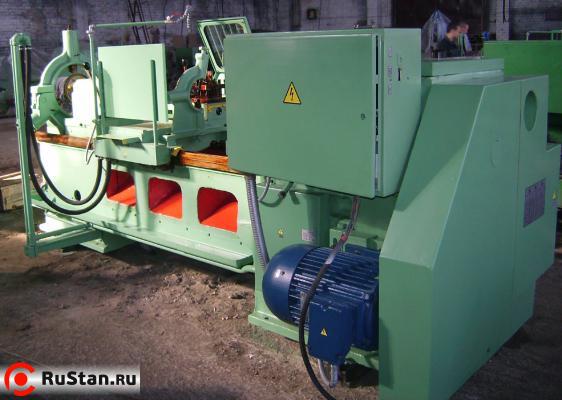

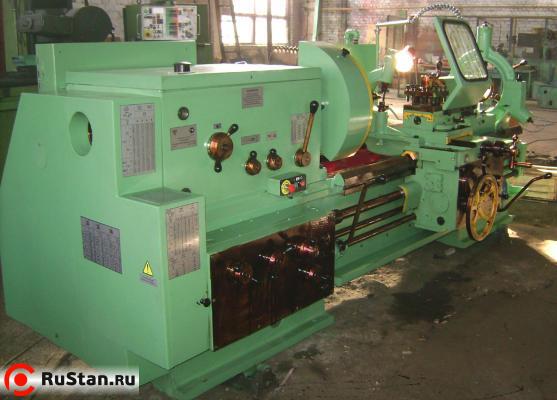

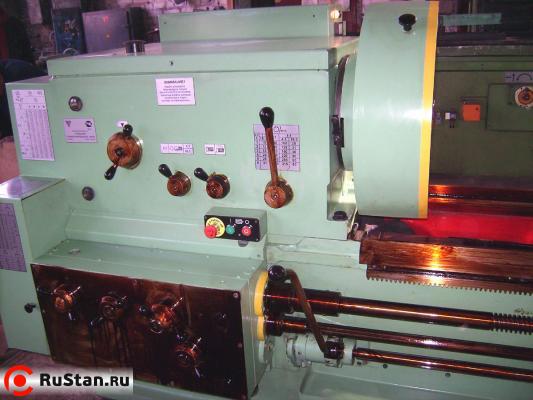

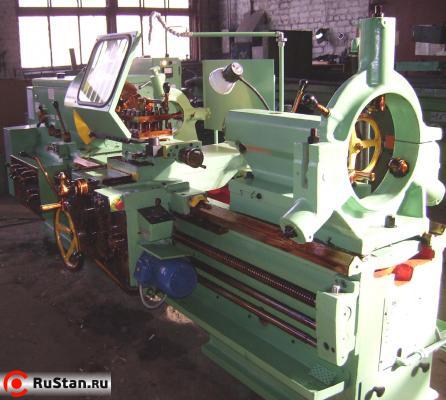

Токарно-винторезный станок 1М63Н-1

Цена на 21.09.2017 г. - 2 970 000.00 руб. с НДС

Токарно-винторезный станок 1М63Н-1 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

Высокая мощность привода и жесткость станка, широкий диапозон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Особенности станка

  • жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
  • 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
  • частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
  • точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
  • коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
  • все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
  • ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.

Технические характеристики токарно-винторезного станка 1М63Н-1
Характеристика Значение
Наибольший диаметр заготовки
устанавливаемой над станиной, мм 700
обрабатываемой над станиной, мм 630
обрабатываемой над суппортом, мм 350
Наибольшая длина обрабатываемой заготовки, мм 1500
Диаметр цилиндрического отверстия в шпинделе, мм 105
Фланцевой конец шпинделя по DIN 11М
Количество ступеней частот вращения шпинделя 22
Пределы частот вращения шпинделя, об/мин 10 - 1250
Величина подач
продольных, мм/об 0,06 - 1,4
поперечных, мм/об 0,024 - 0,518
резцовых салазок, мм/об 0,019 - 0,434
Величина шагов нарезания резьб
метрических, мм 1 - 224
дюймовых, ниток/дюйм 28 - 0,25
модульных, модуль 0,25 - 56
питчевых, питч диам. 112 - 0,5
Ускоренное перемещение суппорта, м/мин
продольное 5,2
поперечное 2
Мощность главного привода, кВт 15
Наибольший вес обрабатываемой детали в центрах,кг 3500
Масса 1М63Н-1 , кг 4840
Габариты
длина, мм 3750
ширина, мм 1780
высота, мм 1550

Комплектация станка

  • Люнет неподвижный (Ф20-350мм) – 1 шт.
  • Люнет подвижный (Ф20-150мм) – 1 шт.
  • 4-х позционный резцедержатель – 1 шт.
  • 3-х кулачковый патрон (Ф400мм.) – 1 шт.
  • Втулка переходная – 1 шт.
  • Центр (морзе 6) – 2 шт.
  • Кулачки обратные – 1 комп.
  • Кулачки прямые – 1 комп.
  • Ключи:
    • Патрона – 1 шт.
    • Резцедержки – 1 шт.
    • Люнета – 1 шт.
  • Сменные шестерни:
    • Z – 57 – 1 шт.
    • Z – 60 – 1 шт.
    • Z – 72 – 1 шт.
  • Руководство по эксплуатации – 1 шт.

Похожие товары


Токарно винторезный станок 1М63Н (1М63)
Токарно-винторезный станок 1М63Н, 1М63Н-3, 1М63Ф101
Ø над станиной630мм / рмц3000мм / Ø отв.105мм / 1250об/м / 15.00кВт / 380В / 5750кг

Токарно винторезный станок 16К40
Токарно-винторезный станок 16К40
Ø над станиной840мм / рмц3000мм / Ø отв.105мм / 1250об/м / 18.50кВт / 380В / 6200кг
Артикул: 3433360
Станок токарный винторезный Optimum TZ6222
Станок токарнo-винторезный Optimum TZ6222
Ø над станиной620мм / рмц2225мм / Ø отв.80мм / 1500об/м / 5.50кВт / 380В / 2020кг
Артикул: ГС526УГМ-02
Токарно винторезный станок ГС526У-02
Токарно-винторезный станок ГС526УГМ-02
Ø над станиной500мм / рмц2000мм / Ø отв.55мм / 2000об/м / 11.00кВт / 380В / 3680кг

Форма оплаты, порядок поставки, доставка 1М63Н-1, гарантийные обязательства:

  • Продажа станков 1М63Н-1 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
