Простая установка на традиционные 3-осевые фрезерные, координатно-расточные и резьбонарезные станки. Возможна установка на электроэрозионные станки.

Хорошо подходят для обработки автомобильных и мотоциклетных колесных дисков. Ось ручного наклона оборудована шкалой с ценой деления 1 градус.

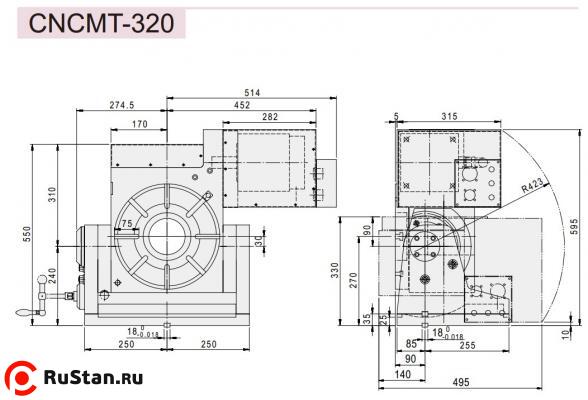

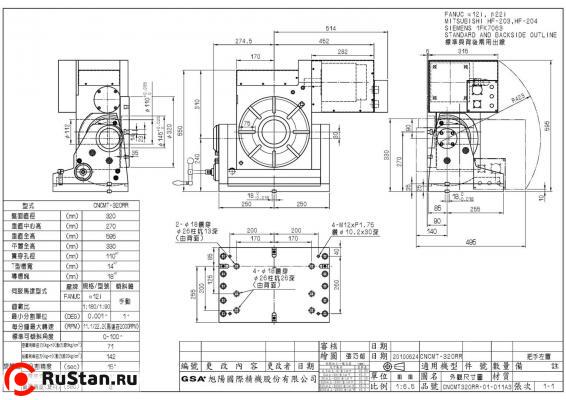

Технические характеристики CNCMT-320
Параметр Ед. изм. Значение
Диаметр мм 320
Высота стола в горизонтальном положении мм 330
Высота центра стола в вертикальном положении мм 270
Общая высота мм 595
Вес CNCMT-320 нетто (без двигателя) кг 310
Центральное отверстие мм 110Н7
Ширина Т-пазов мм 14Н7
Ширина направляющего сухаря мм 18Н7

Поворот и наклон
Параметр Ед. изм. Поворот Наклон
Сервомотор Meldas НF-204S Ручной
Сервомотор Fanuc a12i Ручной
Сервомотор Siemens 1FK7083 Ручной
Сервомотор Heidenhein QSY155B Ручной
Передаточное число 1:180/1:90 -
Минимальный угол град 0,001 1
Угол наклона град 0…100 0…100
Максимальные обороты об/мин 11.1/22.2 -
Усилие пневмозажима кг*м 71 -
Усилие гидрозажима кг*м 142 -
Точность позиционирования 15” -
Повторяемость (Однонаправленный) с 4” -
Повторяемость (Двунаправленный) с 8” -

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 150
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 350
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 1375
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 142
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 115

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.

Форма оплаты, порядок поставки, доставка CNCMT-320 , гарантийные обязательства:

  • Продажа станков CNCMT-320 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
