Простая установка на традиционные 3-осевые фрезерные, координатно-расточные и резьбонарезные станки. Возможна установка на электроэрозионные станки.

Хорошо подходят для обработки автомобильных и мотоциклетных колесных дисков. Ось ручного наклона оборудована шкалой с ценой деления 1 градус.

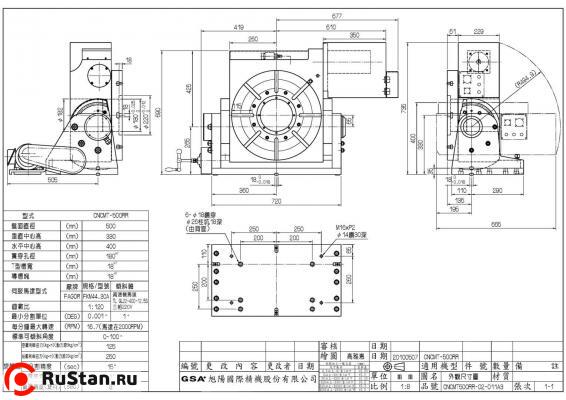

Технические характеристики CNCMT-500

Параметр Ед. изм. Значение
Диаметр мм 500
Высота стола в горизонтальном положении мм 400
Высота центра стола в вертикальном положении мм 330
Общая высота мм 735
Вес CNCMT-500 нетто (без двигателя) кг 450
Центральное отверстие мм 180Н7
Ширина Т-пазов мм 18Н7
Ширина направляющего сухаря мм 18Н7

Поворот и наклон
Параметр Ед. изм. Поворот Наклон
Сервомотор Meldas HF-204S Ручной
Сервомотор Fanuc a12i Ручной
Сервомотор Siemens 1FK7083 Ручной
Сервомотор Heidenhein QSY155B Ручной
Передаточное число 1:120 -
Минимальный угол град 0,001 1
Угол наклона град 0…100 0…100
Максимальные обороты об/мин 16,7 -
Усилие пневмозажима кг*м 125 -
Усилие гидрозажима кг*м 250 -
Точность позиционирования 15” -
Повторяемость (Однонаправленный) с 4” -
Повторяемость (Двунаправленный) с 8” -

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 350
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 600
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 1880
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 380
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 245
