Гидравлические гильотинные ножницы НГ3422 (12х3150 мм)

Цена на 20.06.2018 г. - 3 503 896.00 руб. с НДС

Гидравлические гильотинные ножницы НГ3422 с наклонным ножом для листа 12х3150 мм предназначены для холодной резки листового и полосового металла.

Конструкция гидравлических гильотинных ножниц обеспечивает высокую точность и качество резания толстых листов на низкой рабочей скорости.

Особенности

  • регулируемый угол наклона ножей;
  • регулировки зазора и величины хода режущих ножей;
  • жесткая, стальная конструкция станины и ножевой балки обеспечивает минимальные значения деформаций даже при максимальных нагрузках;
  • конструкция станины имеет форму «V»;
  • задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;
  • автоматический отвод заднего упора вверх после положения 1 000 мм;
  • ножи изготовлены из инструментальной стали марки 6ХВ2С;
  • нижний нож имеет 4 режущие кромки, верхний – 4;

Технические характеристики НГ3422
Характеристика Значение
Наибольшие размеры разрезаемого металла с временным сопротивлением σв≤500 МПа, мм 12х3150
Наименьшая толщина разрезаемого металла, мм 1
Частота ходов ножа, мин -1, не менее 14-28
Угол наклона подвижного ножа, град. 2
Наибольшая длина отрезаемой полосы при работе с задним упором, мм 1000
Номинальное усилие прижима листа (суммарное), кН 365
Скорость перемещения заднего упора мм/мин, не менее 2000
Ход гидравлических прижимов, мм 25 +/-1
Расстояние от уровня пола до верхней кромки нижнего ножа, мм 850 +/-3
Габаритные размеры, мм 3870х2135х1920
Масса НГ3422 , кг 10700
Характеристики электрооборудования:
Род тока питающей сети переменный, трехфазный
Частота тока питающей сети, Гц 50 +/-1
Напряжение питающей сети, В 380 +/-38
Род тока электропривода ножниц переменный, трехфазный
Напряжение силовой цепи при переменном токе, В 380
Напряжение цепей управления, В
при переменном токе 110
при постоянном токе 24
Напряжение цепей освещения при переменном токе, В 220
Напряжение цепей сигнализации при постоянном токе, В 24
Режим работы электросхемы ножниц наладочный, одиночный ход
Количество электродвигателей, шт 2
Электродвигатель главного привода:
тип 50НР63
мощность, кВт 0,55
частота вращения, мин -1 1500
количество, шт 1
Электродвигатель привода заднего упора
Общая установленная мощность электродвигателей, кВт 22

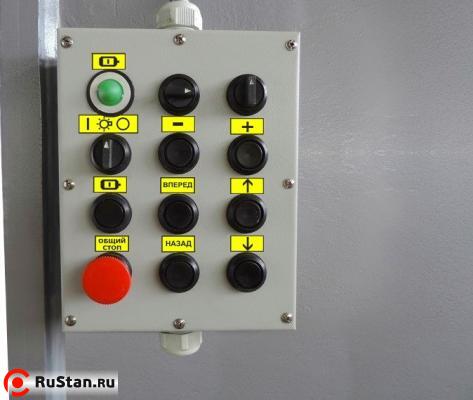

Тип механизма управления толчковый в режиме "наладка" от кнопки, "одиночный ход" от педали
Гидропривод:
количество 1
рабочая жидкость ВНИН НП - 403 ГОСТ, 16728 - 78, ИГП - 18, ТУ38101413 - 78, ИГП - 30, ТУ38101413 - 78
тонкость фильтрации, мкм 40
рабочее давление, мПа 22,4
Характеристика системы смазки:
Смазка густая, индивидуальная жидкая в ваннах
Смазочные материалы рядовое и экспортное исполнение - солидол "Ж" ГОСТ 1033-79, Тропики - ЦИАТИМ - 201 ГОСТ 6267-74, Масло "Н - 50А" ГОСТ 20799 - 75
Показатели надежности
Установленная безотказная наработка в сутки, ТУС.4, не менее 21
Установленная безотказная наработка в неделю, ТУН.4, не менее 105
Установленная безотказная наработка, ТУ.4, не менее 1000
Установленный срок службы до первого капитального ремонта при двухсменной работе u Ku=0,72. ТСЛ.У, лет, не менее 7,5
Коэффециент технического использования, Кт. u, не менее 0,95
Объединенная удельная трудоемкость технических обслуживаний и ремонтов, чел.4/ч 0,159

Стандартная комплектация ножниц

  • регулируемый угол наклона ножей;
  • регулировка зазора между ножами при помощи рукоятки;
  • набор гидравлических прижимов;

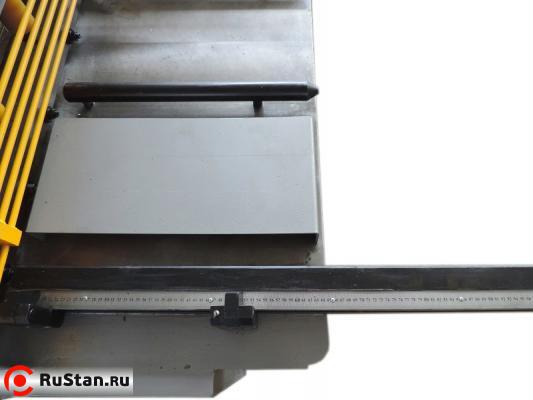

  • кронштейны передней поддержки листа со шкалой, Т-образным пазом;
  • передние съемные упоры;
  • подсветка рабочей зоны с лазерным указателем линии реза;
  • кнопка аварийного останова;
  • индикатор уровня рабочей жидкости;
  • шариковые опоры в столе;
  • фотоэлектрические барьеры (соответствие нормам СЕ) в рабочей зоне;
  • задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;
  • корпуса гидроцилиндров изготовлены путем мех. обработки сплошной заготовки, которая впоследствии подвергается хонингованию;
  • штоки гидроцилиндров изготовлены из поковки, закалены, хромированы, подвергнуты точной шлифовке и полировке;
  • педаль управления;
  • руководство по эксплуатации.

Дополнительная комплектация ножниц

  • система ЧПУ цветной сенсорный дисплей, панель оператора ( по пожеланию заказчика устанавливается система фирмы Siemens, Omron, или Delta Electronics ;
  • панель управления системы ЧПУ на поворотном кронштейне;
  • регулировка зазора между ножами системой ЧПУ;
  • настройка и регулировка продольного угла наклона ножевой балки системой ЧПУ;
  • автоматический задний упор, перемещение обеспечено шарико - винтовой парой вдоль жестких направляющих, величина хода – 1 000 мм.;
  • программируемое перемещение заднего упора, функции подъема при резке длинномерных заготовок, точность позиционирования ±0,1 мм.;
  • пневматическая поддержка тонколистового листа;
  • секция для резки сортового проката (уголок, круг);
  • система подогрева рабочей жидкости для работы при отрицательных температурах (до -25ºС);
  • система воздушного охлаждения рабочей жидкости;
  • эл. оборудование и защитные компоненты от Schneider;
  • угловой упор 0 - 180º;
  • заднее и боковое ограждение рабочей зоны;
  • откатная не приводная тележка, г/п 2, 4, или 6 тн.;
  • рольганг для подачи заготовок;
