Цена для юр. и физ. лиц
4 700 000 руб.
с НДС - на 17.12.2018 г.
  • Описание
  • Комментарии
  • Отзывы

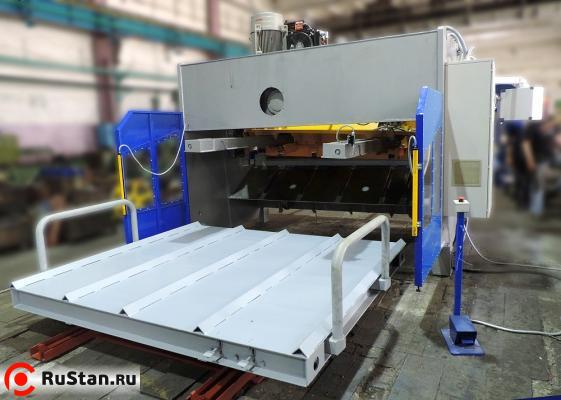

Гидравлические гильотинные ножницы НГ3429 с наклонным ножом для листа 20х3200 мм предназначены для холодной резки листового и полосового металла.

Конструкция гидравлических гильотинных ножниц обеспечивает высокую точность и качество резания толстых листов на низкой рабочей скорости.

Особенности

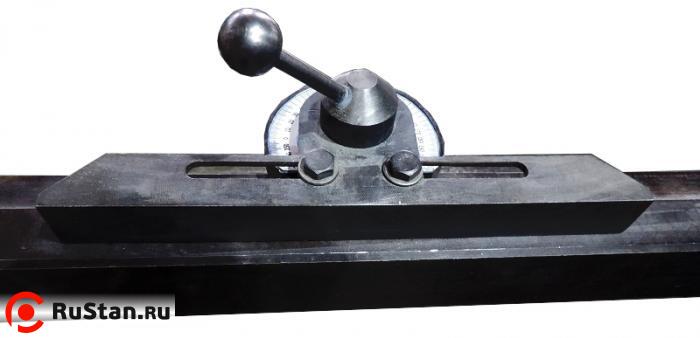

  • регулируемый угол наклона ножей;
  • регулировки зазора и величины хода режущих ножей;
  • жесткая, стальная конструкция станины и ножевой балки обеспечивает минимальные значения деформаций даже при максимальных нагрузках;
  • конструкция станины имеет форму «V»;
  • задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;
  • автоматический отвод заднего упора вверх после положения 1 000 мм;
  • ножи изготовлены из инструментальной стали марки 6ХВ2С;
  • нижний нож имеет 4 режущие кромки, верхний – 4;

Технические характеристики НГ3429
Характеристика Значение
Наибольшие размеры разрезаемого металла с временным сопротивлением σв ≤ 500 МПа, мм 20х3200
Наименьшая толщина разрезаемого металла, мм 2
Частота ходов ножа, мин -1, не менее 10 - 12
Угол наклона подвижного ножа, град. 0,5-2,45
Наибольшая длина отрезаемой полосы при работе с задним упором, мм 1000
Номинальное усилие прижима листа (суммарное), кН 250
Скорость перемещения заднего упора мм/мин, не менее 1500
Ход гидравлических прижимов, мм 30
Расстояние от уровня пола до верхней кромки нижнего ножа, мм 870
Габаритные размеры, мм 1985х3700х2510
Масса НГ3429 , кг 17600
Характеристики электрооборудования:
Частота тока питающей сети, Гц 50
Напряжение питающей сети, В 380
Напряжение цепей управления, В
при переменном токе 110
при постоянном токе 24
Напряжение цепей освещения при переменном токе, В 24
Режим работы электросхемы ножниц Одиночный, неприрывный
Количество электродвигателей, шт 2

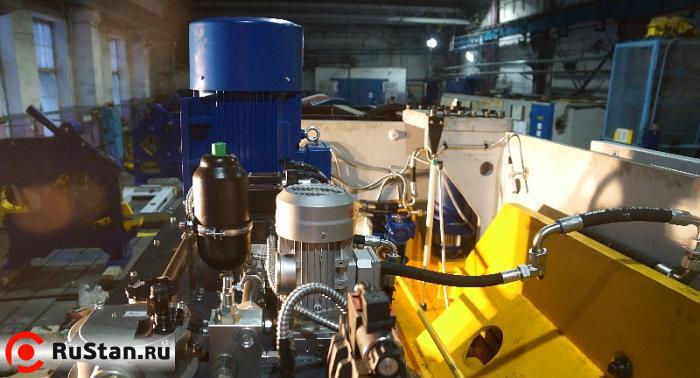

Электродвигатель главного привода
тип A200M4
Мощность, кВт 37
Частота вращения, мин -1 1500

Стандартная комплектация ножниц

  • регулируемый угол наклона ножей;
  • регулировка зазора между ножами при помощи рукоятки;

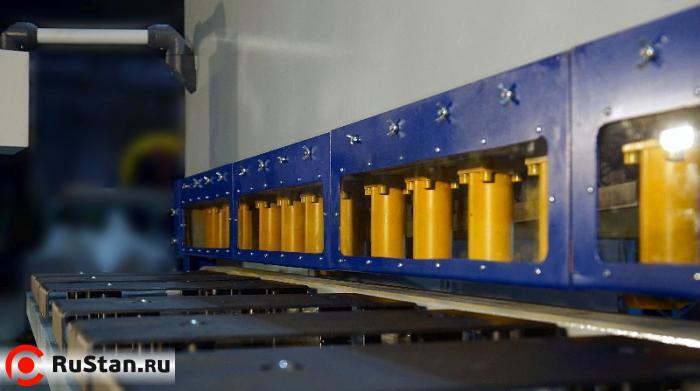

  • набор гидравлических прижимов;

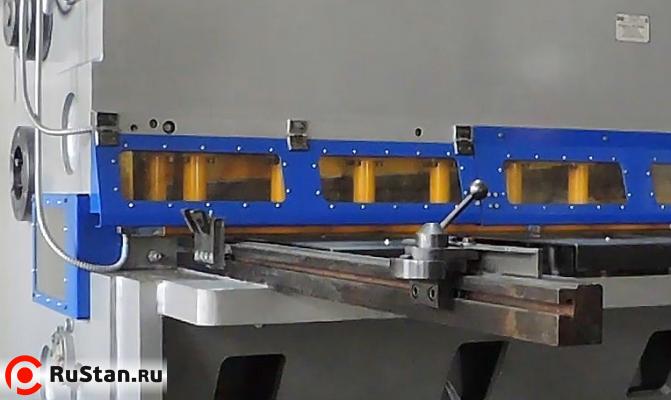

  • кронштейны передней поддержки листа со шкалой, Т-образным пазом;
  • передние съемные упоры;
  • подсветка рабочей зоны с лазерным указателем линии реза;
  • кнопка аварийного останова;
  • индикатор уровня рабочей жидкости;
  • шариковые опоры в столе;
  • фотоэлектрические барьеры (соответствие нормам СЕ) в рабочей зоне;
  • задний упор на жестких направляющих. Величина хода заднего упора 1 000 мм.;
  • корпуса гидроцилиндров изготовлены путем мех. обработки сплошной заготовки, которая впоследствии подвергается хонингованию;
  • штоки гидроцилиндров изготовлены из поковки, закалены, хромированы, подвергнуты точной шлифовке и полировке;
  • педаль управления;
  • руководство по эксплуатации.

Дополнительная комплектация ножниц

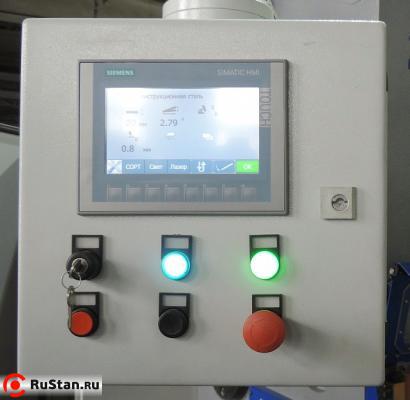

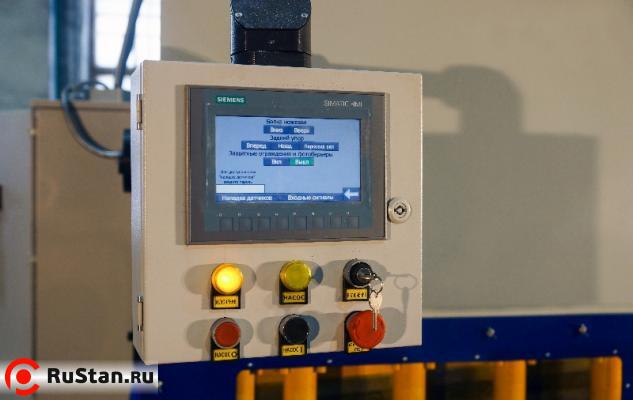

  • система ЧПУ цветной сенсорный дисплей, панель оператора ( по пожеланию заказчика устанавливается система фирмы Siemens, Omron, или Delta Electronics ;
  • панель управления системы ЧПУ на поворотном кронштейне;
  • регулировка зазора между ножами системой ЧПУ;
  • настройка и регулировка продольного угла наклона ножевой балки системой ЧПУ;
  • автоматический задний упор, перемещение обеспечено шарико - винтовой парой вдоль жестких направляющих, величина хода – 1 000 мм.;
  • программируемое перемещение заднего упора, функции подъема при резке длинномерных заготовок, точность позиционирования ±0,1 мм.;
  • пневматическая поддержка тонколистового листа;

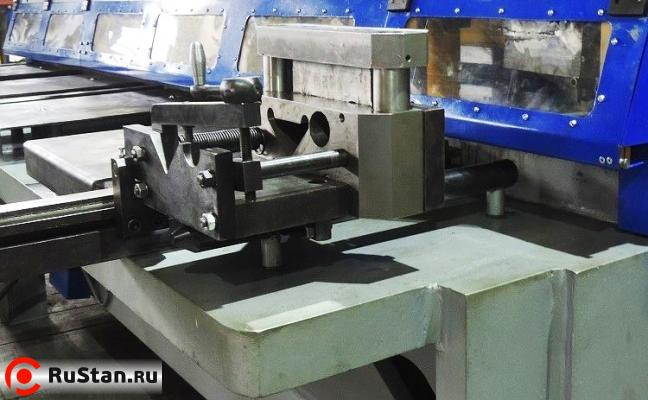

  • секция для резки сортового проката (уголок, круг);
  • система подогрева рабочей жидкости для работы при отрицательных температурах (до -25ºС);
  • система воздушного охлаждения рабочей жидкости;
  • эл. оборудование и защитные компоненты от Schneider;
  • угловой упор 0 - 180º;
  • заднее и боковое ограждение рабочей зоны;
  • откатная не приводная тележка, г/п 2, 4, или 6 тн.;
  • рольганг для подачи заготовок;
