1 020 000 руб.
с НДС - на 16.02.2019 г.
| Модель: |  |
HPJ 2563 |
| Артикул: | |
00000012759 |
| Производитель: |  |
Metal Master |
- Описание
- Комментарии
- Отзывы

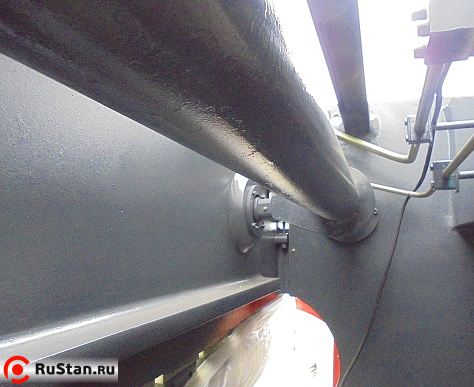

Листогибочные прессы серии HPJ имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется большинством мировых производителей листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.
Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

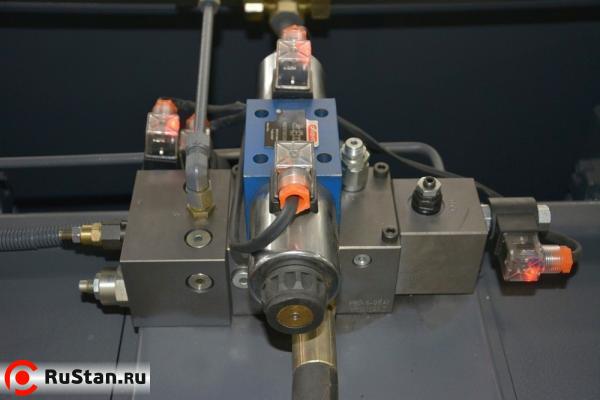

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.
Станок оснащен двухосевым контроллером Estun E21. Управление по оси Y осуществляется контроллером путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется контроллером, за что отвечает привод на базе мотор-редуктора с обратной связью и высокоточной ШВП с направляющими. Непосредственно управление приводами по осям производится частотным преобразователем.
| Узлы | |
|---|---|
|
Панель управления

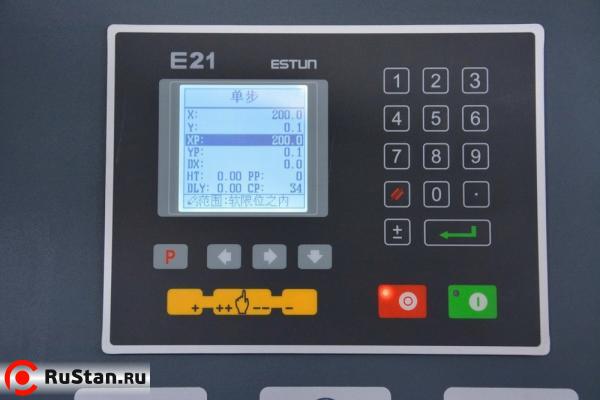

Справа от траверсы, на поворотном кронштейне, расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе), на котором отображаются заданные и текущие положения рабочих органов по осям. С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба) так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/ непрерывный/ автоматический) и таймер установки времени задержки в нижней точке. |
|
Штанга положений подвижной траверсы
При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и установить границу переключения скорости подачи и рабочего хода пуансона. |
|
Защита задней стенки
Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора. |
|
Концевой выключатель безопасности
Отключает питание станка в случае открытия задней стенки. |
|
T-образный паз на рабочем столе
Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа. |
|
Электро-шкаф
Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider. |
|
Стандартные матрица и пуансон
Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица |
| Технические характеристики HPJ 2563 | |
|---|---|
| Характеристика | Значение |
| Усилие, тонн | 63 |
| Длина рабочего стола, мм | 2500 |
| Расстояние между колоннами, мм | 2015 |
| Глубина зева, мм | 250 |
| Ход пуансона | 100 |
| Расстояние между столом и траверсой, мм | 355 |
| Скорость рабочая/ обратного хода, мм/с | 10\80 |
| Мощность двигателя, кВт | 5,5 |
| Габариты, ДхШхВ, мм | 2604x1725x2355 |
| Вес HPJ 2563 , кг | 4800 |
Стандартная комплектация
- Контроллер двухосевой - E21 (Estun)
- Приводы по осям - Мотор-редуктор с асинхронным э/д + энкодер
- Клапаны - Bosch-Rexroth
- Электроавтоматика - Siemens и Schneider
- Масляный насос - Шестеренный
- Инструмент - Матрица 4-сторонняя/пуансон AMADA Promecam
- Оснащение заднего упора (пальцы) - 2 штуки, без регулировки по высоте
- Уплотнения г/ц - NOK Japan
- Пульт управления - На поворотном кронштейне
- Педаль управления - Выносная, с кнопкой аварийного останова
