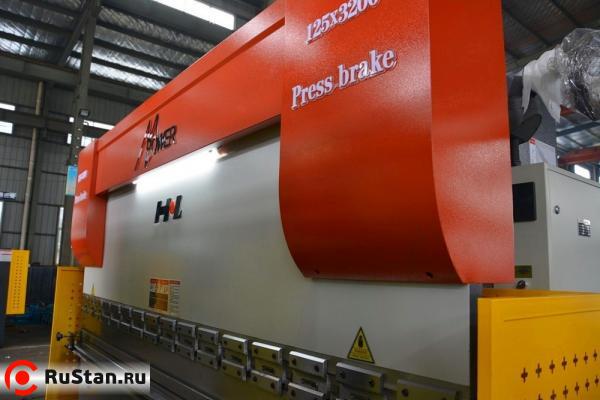

Листогибочный пресс с УЦИ Metal Master HPJ-K 2563

Цена на 22.06.2018 г. - 1 987 500.00 руб. с НДС

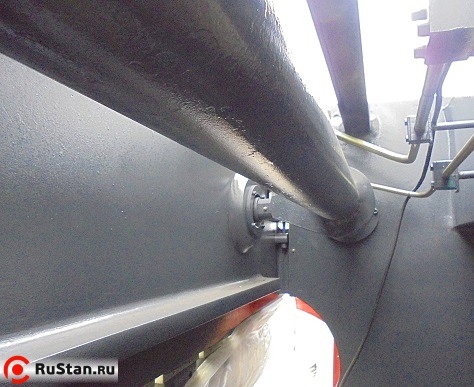

Листогибочные прессы серии HPJ-K имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется большинством мировых производителей листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

Жесткость пресса обеспечивается прочной, сварной рамой, прошедшей термическую обработку для снятия напряжений.

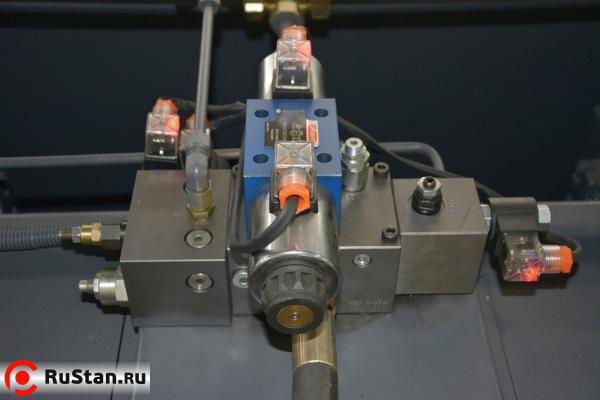

Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью.

Станок оснащен контроллером Estun E210. Управление по оси Y осуществляется контроллером путем задания угла гиба, который затем пересчитывается в положение механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется контроллером. Перемещение упора по оси Х осуществляется шаговым двигателем через высокоточную ШВП с направляющими. Приводы по осям представляют собой комплектные сервоприводы (КСП) производства Estun.

Панель управления Панель управления

Справа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E210 (память на 100 программ по 25 гибов в каждой программе, встроенная библиотека инструмента), на котором отображаются заданные и текущие положения рабочих органов по осям.

С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийного останова.

Штанга положений подвижной траверсы Штанга положений подвижной траверсы

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и установить границу переключения скорости подачи и рабочего хода пуансона.

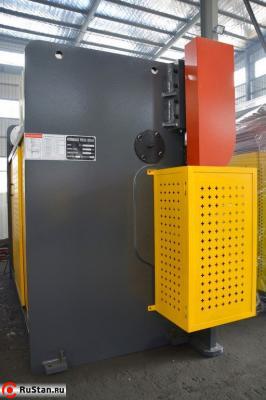

Защита задней стенки Защита задней стенки

Предохраняет от несанкционированного доступа посторонних людей в зону заднего упора.

Концевой выключатель безопасности Концевой выключатель безопасности

Отключает питание станка в случае открытия задней стенки.

T-образный паз на рабочем столе T-образный паз на рабочем столе

Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.

Электро-шкаф Электро-шкаф

Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.

Стандартные матрица и пуансон Стандартные матрица и пуансон

Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam.

Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица

Технические характеристики HPJ-K 2563
Характеристика Значение
Усилие, тонн 63
Длина рабочего стола, мм 2500
Расстояние между колоннами, мм 2015
Глубина зева, мм 250
Ход пуансона 100
Расстояние между столом и траверсой, мм 355
Скорость рабочая/ обратного хода, мм/с 10\80
Мощность двигателя, кВт 5,5
Габариты, ДхШхВ, мм 2604x1725x2355
Вес HPJ-K 2563 , кг 4800

Стандартная комплектация

  • Контроллер двухосевой - E210 (Estun)
  • Приводы по осям - Комплектные сервоприводы (КСП) производства Estun
  • Клапаны - Bosch-Rexroth
  • Электроавтоматика - Siemens и Schneider
  • Масляный насос - Шестеренный
  • Инструмент - Матрица 4-сторонняя/пуансон AMADA Promecam
  • Оснащение заднего упора (пальцы) - 2 штуки
  • Уплотнения г/ц - NOK Japan
  • Пульт управления - На поворотном кронштейне
  • Педаль управления - Выносная, с кнопкой аварийного останова

Похожие товары

Артикул: 00000012761
В наличии
Листогибочный пресс с УЦИ Metal Master HPJ 2580
Листогибочный пресс с УЦИ Metal Master HPJ 2580
7.50кВт / 380В / 5900кг / 1199938
Артикул: 00000012625
Артикул: 00000013848
Артикул: 4012200

Форма оплаты, порядок поставки, доставка HPJ-K 2563, гарантийные обязательства:

  • Продажа станков HPJ-K 2563 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
