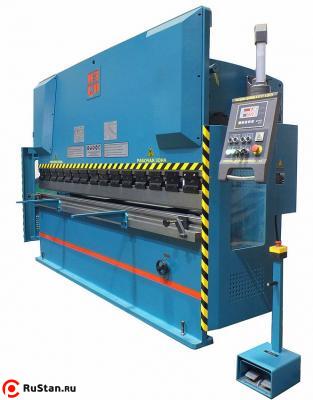

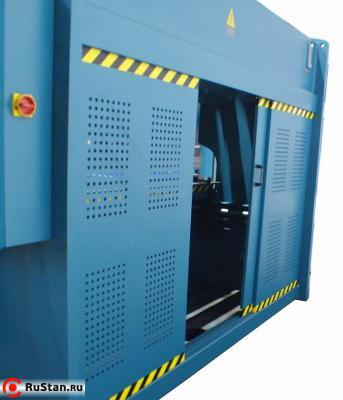

Пресс листогибочный гидравлический, усилием 400 т.с. модели ИБ1436 предназначен для изготовления, методом гибки различных деталей из листового и полосового проката. При применении специального инструмента можно производить вырубку деталей и пробивку отверстий в заготовках, гибку сложных профилей.

Пресс листогибочный гидравлический обладает высокой эффективностью производства и достаточной точностью при гибке листового металла. Для гибки заготовок различной толщины, формы и размера используется сменный инструмент: пуансон, установленный на ползуне и матрица с ручьями разной ширины, установленная на столе пресса.

При помощи таблицы усилий гибки, можно рассчитать ориентировочное усилие пресса для обеспечения гиба из расчета толщины листа и длины изгибаемого участка. Применение гидравлического привода позволяет предотвратить случаи перегрузки, обусловленные изменением толщины листа или неправильным выбором ручья матрицы.

Для данного станка характерны плавный ход, незначительный шум и легкость эксплуатации, а его расчетное давление остается стабильным в течение всего рабочего процесса. Пресс изготавливается в климатическом исполнении «УХЛ» категории размещения 4 ГОСТ 15150-69 и предназначается для эксплуатации в помещениях с температурой воздуха +1°до+35°С. Группа условий эксплуатации легкая (Л) согласно ГОСТ 15150-69.

Схема и обозначение осей листогибочного пресса.

Схема и обозначение осей листогибочного пресса.
  • Х - горизонтальная настройка параллельности заднего упора;
  • Х1; Х2 - настройка наклона заднего упора в горизонтальной плоскости;
  • R - вертикальная настройка заднего упора;
  • R1; R2 - независимая вертикальная настройка пальцев заднего упора;
  • Z1; Z2 - независимая горизонтальная настройка пальцев заднего упора;
  • Y1; Y2 - вертикальная настройка хода подвижной траверсы (ползун);
  • B - настройка системы компенсации прогиба стола (бомбирование инструмента)

Таблица определения усилий гиба в зависимости от размеров заготовки (толщина, ширина) и пролеты ручья матрицы.

Таблица определения усилий

Листогибы могут быть оснащены ЧПУ по требованию заказчика.

листогибы могут быть оснащены ЧПУ по требованию заказчика

Технические характеристики ИБ1436

Характеристика Значение
Номинальное усилие пресса, т 400
Наибольший ход ползуна, мм 250
Длина рабочего стола пресса, мм 2500-6000
Расстояние между столом и ползуном 580
Расстояние между стойками, мм 2200-5100
Наибольшая величина перемещ. зад. упора, мм от 500
Расстояние от оси ползуна до станины, не менее,мм 400
Масса пресса листогибочного, кг 14100-38100
Потребляемая мощность, Кв 25
Габариты (ВхГхШ), мм 3400х2250х2620-6300

Базовая комплектация

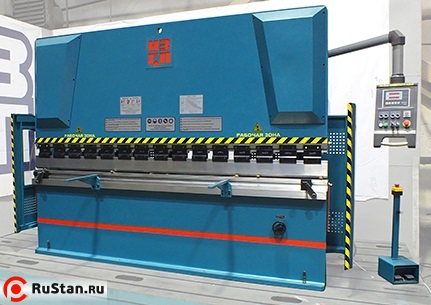

  • Листогибочный пресс в сборе;

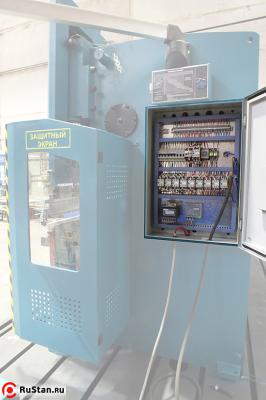

  • Электрошкаф управления листогиба;

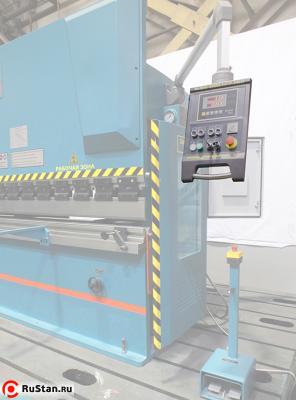

  • Пульт управления (контроллер) прессом;

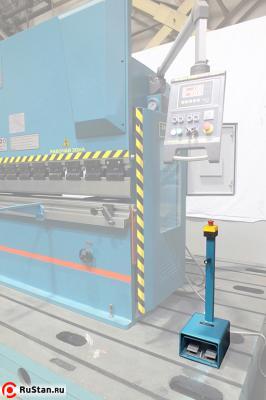

  • Педаль управления - переносная;

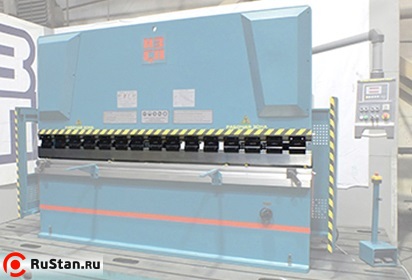

  • Гибочный инструмент – универсальный (матрица и пуансон);

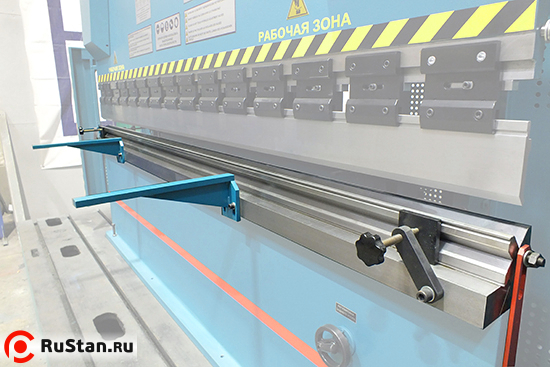

  • Стол гибочный;

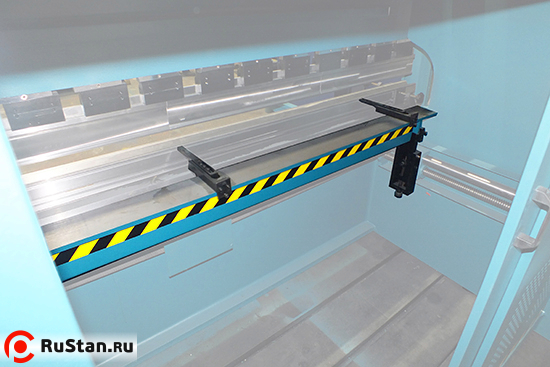

  • Упор задний с электро-механическим приводом;
  • Руководство по эксплуатации, ЗИП, паспорт.

Дополнительное оборудование

  • Передняя поддержка листа;
  • Система компенсации прогиба стола (система бомбирования);
  • Системы зажима инструмента;
  • Лазерная система контроля угла гибки;
  • Система автоматической подачи заготовок;
  • Задний упор;
  • Система УЦИ и ЧПУ;
  • Специализированный гибочный инструмент;
  • Системы безопасности: Световая завеса Sick C4000 и лазерная система безопасности LazerSafe;
  • Система охлаждения и нагревания масла;
  • Защитные двери;
  • Системы извлечения готовых изделий;
  • Магнитные упоры;
  • Защитная пленка для гибки легко повреждаемых материалов;
  • Морская упаковка;
  • Освещение рабочей зоны;
