Гильотинные ножницы НА3718 используются для прямолинейной резки полосового и листового материала. Гильотины нелидовского завода отличаются надёжностью, простотой в управлении, высокой точностью и качеством реза – края разрезаемого материала остаются ровными, на них не появляется заусенец. Данная модель оснащена наклонным ножом, а значит для резки не требуется особых усилий.

Основные элементы станка:
  • Станина;
  • Стол с шариковыми опорами;
  • Прижимная балка, гидроприжимы;
  • Ножевая балка;
  • Задний упор.

Сварной прочный корпус обеспечивает максимальную точность резки. Базовая модель оснащена контроллером, переносной педалью управления, защитной решёткой, электрошкафом АУ и моторизированным задним упором. При необходимости ножницы дополнительно комплектуются:

  • Установкой ЧПУ (программного управления).
  • Рольгангом для подачи листа в зону реза (приводной или бесприводной – по выбору).
  • Откатными тележками двух типов.
  • Боковым передним упором.
  • Системой подогрева.
  • Дополнительной секцией для рубки профильного и сортового проката. Пневматическим устройством поддержки металла.
  • Осветительным прибором.
  • Удлинителем (фронтальным) рабочего стола.

Прижимная балка, состоит из нескольких масляных цилиндров, обеспечивающих давление, которые установлены на передней части станины. Штоки цилиндров преодолевают тяговое усилие пружины и опускаются вниз под действием давления масла. После резки прижимы вернутся в исходное положение посредством тягового усилия пружины. Давление прижимов может быть увеличено с увеличением толщины листа.

Гильотинные ножницы модели НА3718 отличаются удобством и простотой управления (не требуют специальных навыков), плавным и точным резом, могут работать при низких температурах.

Гильотинные ножницы могут быть оснащены ЧПУ по требованию заказчика.


Технические характеристики НА3718

Характеристика Значение
Наибольшая толщина разрезаемого листа, мм 6
Наибольшая ширина разрезаемого листа, мм 2000-6000
Наибольшая длина отрезаемой полосы по заднему упору, мм 600
Число ходов ножа в минуту 12-30
Угол резки 30′-1°30′
Потребляемая мощность, кВт 7,5
Габариты (ВхШхГ), мм 2650х1500х1600

Базовая комплектация

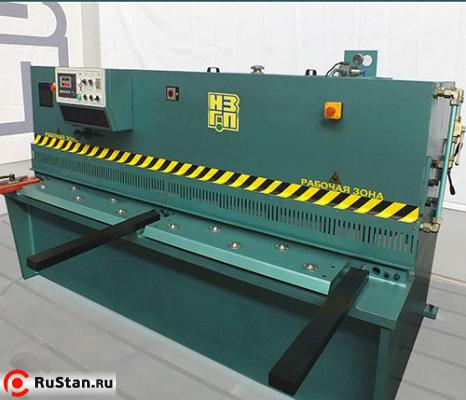

  • Гильотинные ножницы в сборе;

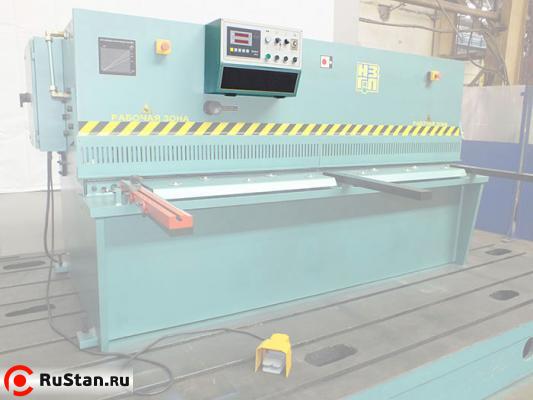

  • Пульт управления (контроллер) ножницами;

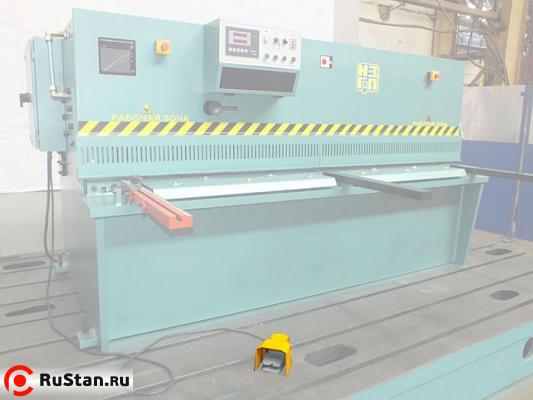

  • Педаль управления - переносная;

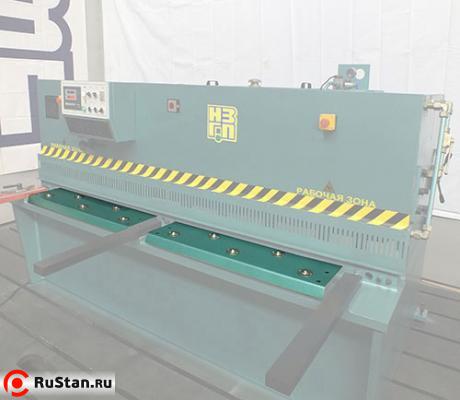

  • Рабочий стол оснащенный шариковыми опорами;

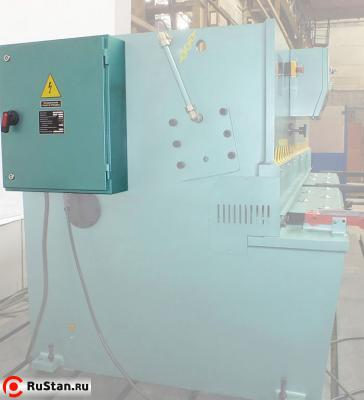

  • Электрошкаф управления ножницами;
  • Решетчатое ограждение зоны реза металла;
  • Стандартный задний моторизированный упор;
  • Электронный счетчик ходов;

Дополнительное оборудование

  • Установка числового программного управления - ЧПУ;
  • Установка системы подогрева рабочей жидкости;
  • Моторизированный задний упор с увеличенным ходом;
  • Моторизированный задний упор с возможностью подъема над листом;
  • В зависимости от модели - установка дополнительной секции для возможности рубки сортового и профильного проката;
  • Два типа рольгангов для более легкого передвижения разрезаемого металла в зону реза;
  • Два типа откатных тележек для облегчения вывоза отрезаемых заготовок из зоны ножниц;
  • Пневматическая поддержка тонкого листа;
  • Передний боковой упор;
  • Фронтальные удлинители рабочего стола;
  • Освещение рабочей зоны с лазерным указателем линии реза.
