Трубонарезной станок с ЧПУ DMTG CKG35/1200

Цена на 11.12.2017 г. - запросить цену

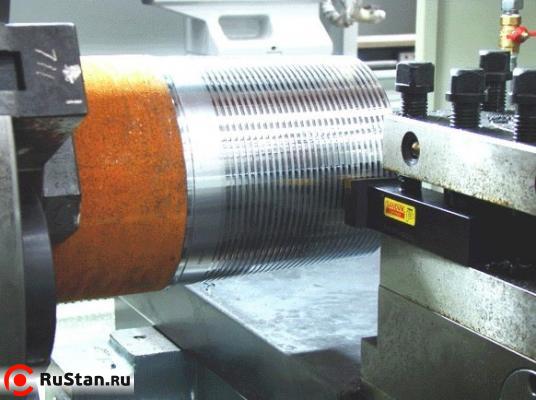

Высокопроизводительный и точный трубонарезной станок CKG35 с ЧПУ для токарной обработки труб и деталей трубных соединений. Предназначен для точения и нарезки резьбы на металлических трубах, в том числе применяемых для добычи и транспортировки нефти и природного газа: обработки насосно-компрессорных труб и муфт по ГОСТ 633-80, нарезки резьбы на обсадные трубы ОТТМ, ОТТГ, Баттресс по ГОСТ 832-80, нарезки замковой резьбы на бурильных трубах, переводниках и т.д.

Особенности

  • Разработан на основе токарного станка с ЧПУ CKE61100M, отличается доработанной передней бабкой с увеличенным до 205 мм проходным отверстием шпинделя и двойным гидравлическим трубонарезным патроном для зажима трубы.
  • Легко встраивается в автоматизированные производственные линии.
  • Инновационная система ЧПУ Fanuc 0i TD (опция: Siemens 828D)
  • Сервоприводы по осям (ось Х - Fanuc Beta 8is, ось Z - Fanuc Beta 22is) обеспечивают быстрый ход, высокую точность и длительный срок службы.

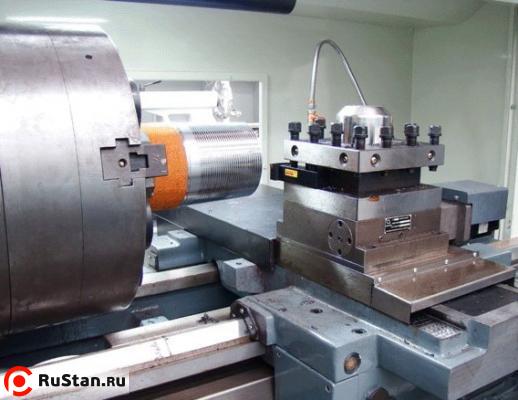

  • 4-позиционный электромеханический сменщик инструмента.

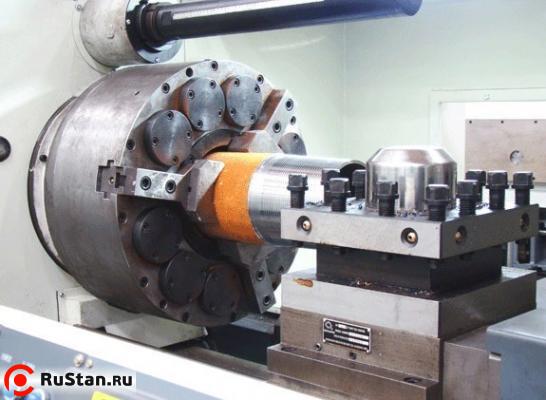

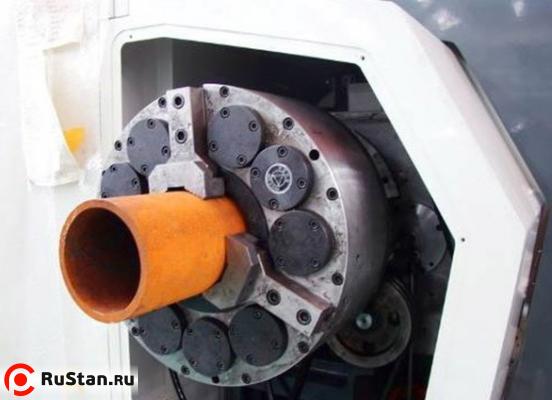

  • Передний и задний гидравлические 3-кулачковые трубозажимные патроны.
  • Высокая жесткость и прочность монолитной станины сложной формы с многочисленными ребрами жесткости.
  • Закаленные призматические направляющие станины (не ниже HRC 50).
  • Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
  • Шлифованные шариковые винты перемещений по всем осям класса точности С3.
  • Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
  • Автоматическая импульсная система смазки направляющих и ходовых винтов.
  • Циркуляционная система смазки шпиндельной бабки.

Технические характеристики CKG35
Характеристика Значение
Электропитание
Общая потребляемая мощность 35 кВт 380 В ~50 Гц
Мощность двигателя шпинделя 22 кВт
Станочные данные
Диаметр обработки над станиной 1000 мм
Диаметр обработки над суппортом 630 мм
Максимальная длина обработки 1200 / 2700 мм
Ширина станины 755 мм
Система ЧПУ Fanuc 0i TD
Шпиндель
Число оборотов шпинделя 18 - 320 об/мин
Количество скоростей шпинделя 8
Проходное отверстие шпинделя 355 мм
Высота оси шпинделя относительно пола 1150 мм
Тип токарного патрона гидравлический
Диаметр зажима патрона 155 - 350 мм
Перемещения и подачи
Перемещение по оси Х 520 мм
Перемещение по оси Z 1250 / 2700 мм
Скорость рабочей подачи по оси Х 2000 мм/мин
Скорость рабочей подачи по оси Z 4000 мм/мин
Скорость быстрого хода по оси Х 5000 мм/мин
Скорость быстрого хода по оси Z 6000 мм/мин
Точность
Повторяемость ± 0,005 мм
Позиционирование ± 0,003 мм
Сменщик инструмента
Тип сменщика инструмента электромеханический
Количество инструмента 4
Максимальная высота державки резца 40 мм
Время смены инструмента 4 с
Точность позиционирования сменщика инструмента 0,005 мм
Задняя бабка
Конус пиноли задней бабки МК6
Диаметр пиноли задней бабки 200 мм
Ход пиноли задней бабки 300 мм
Ход пиноли гидравлической задней бабки 180 мм
Габаритные размеры
Длина 5100 / 6600 мм
Ширина х Высота 2600 х 2200 мм
Масса DMTG CKG35/1200 станка 10200 / 15000 кг

Комплектация

  • Два гидравлических 3-кулачковых трубозажимных патрона Ø350 мм
  • 4-позиционный электромеханический сменщик инструмента
  • Механическая задняя бабка

Дополнительная оснастка

  • Система ЧПУ Siemens 828D (выгодный лизинг от "Сименс Финанс")
  • Подшипники шпинделя NSK (Япония).
  • Кондиционер электрошкафа
Масса брутто: 11424кг.
Габариты в упаковке ДхШхВ, мм: 5712x2912x2464
Перевозчик Пункт самовывоза Сроки Стоимость
Самовывоз по предзаказу (бесплатно) из г. Ростова-на-Дону Город: Ростов-на-Дону по адресу: Радиаторный переулок, 9А; Часы работы: Пн - Пт. 9:00-17:00 1 дн. 0p
Укажите для автоматичесокго расчета доставки

Форма оплаты, порядок поставки, доставка DMTG CKG35/1200, гарантийные обязательства:

  • Продажа станков DMTG CKG35/1200 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
