Одноосевой поворотный стол большого диаметра ЧПУ CNC-1500HV GSA+
Цена на 18.11.2018 г. -
запросить цену
| Код товара: |  |
40946 |
| Доставка: |  |
Рассчитать |
| Модель: | |
CNC-1500HV |
| Производитель: |  |
GSA |
| Отзывы(0) |  |
- Описание
- Комментарии
- Отзывы
Поворотные столы большого диаметра могут устанавливаться как вертикально, так и горизонтально. Высокая точность и жесткость позволяют использовать столы и при силовом резании, и в метрологических целях.
Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.
Многоточечная гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании. Параметры стола могут быть изменены по отдельному заказу.

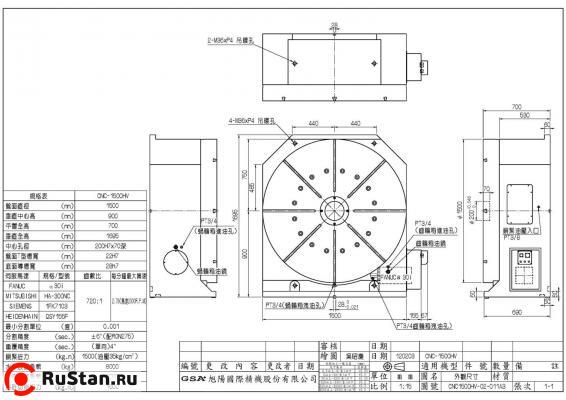

| Технические характеристики CNC-1500HV | ||
|---|---|---|
| Параметр | Ед. изм. | Значение |
| Диаметр | мм | 1500 |
| Высота центров при вертикальной установке | мм | 900 |
| Высота центров при горизонтальной установке | мм | 700 |
| Общая высота при вертикальной установке | мм | 1695 |
| Вес CNC-1500HV нетто (без двигателя) | кг | 6000 |
| Центральное отверстие | мм | 200x70 |
| Ширина Т-пазов | мм | 22Н7 |
| Ширина направляющего сухаря | мм | 28Н7 |
| Сервомотор MELDAS | тип | HF-453S |
| Сервомотор FANUC | тип | a30i |
| Сервомотор SIEMENS | тип | 1FK7103 |
| Сервомотор HEIDENHAIN | тип | QSY155F |
| Передаточное число | 1:720 | |
| Минимальный угол | град | 0,001 |
| Максимальные обороты | об/мин | 2.78 |
| Усилие гидрозажима | кг*м | 15000 |
| Точность позиционирования (с энкодером) | ±5” | |
| Повторяемость (с энкодером) | с | 4” |
| Макс. усилие обработки | кг*м | 600 |
| Максимальные нагрузки | |||
|---|---|---|---|
| Параметр | Схема | Ед. изм. | Значение |
| Максимальная вертикальная нагрузка |  |
кг | W = 3000 |
| Максимальная горизонтальная нагрузка |  |
кг | W = 8000 |
| Максимальное радиальное усилие |  |
кг | F = 7000 |
| Максимальное радиальное усилие |  |
кг*м | FxL = 1500 |
| Максимальное радиальное усилие |  |
кг*м | FxL = 3000 |
Форма оплаты, порядок поставки, доставка CNC-1500HV , гарантийные обязательства:
- Продажа станков CNC-1500HV осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
- Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
