Одноосевой поворотный стол большого диаметра ЧПУ CNC-2000HV GSA+

Цена на 20.11.2018 г. - запросить цену

  • Описание
  • Комментарии
  • Отзывы

Поворотные столы большого диаметра могут устанавливаться как вертикально, так и горизонтально. Высокая точность и жесткость позволяют использовать столы и при силовом резании, и в метрологических целях.

Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании. Параметры стола могут быть изменены по отдельному заказу.

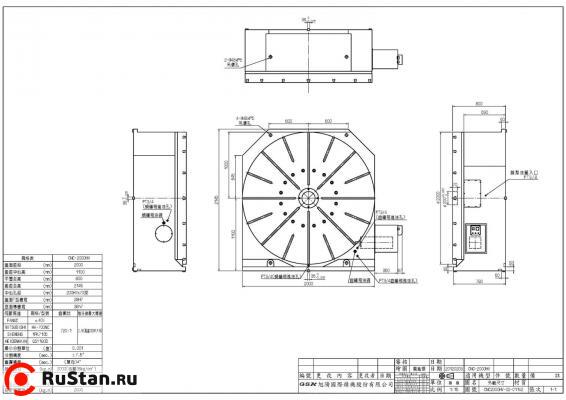

Технические характеристики CNC-2000HV
Параметр Ед. изм. Значение
Диаметр мм 2000
Высота центров при вертикальной установке мм 1100
Высота центров при горизонтальной установке мм 800
Общая высота при вертикальной установке мм 2145
Вес CNC-2000HV нетто (без двигателя) кг 8000
Центральное отверстие мм 200x70
Ширина Т-пазов мм 28Н7
Ширина направляющего сухаря мм 36Н7
Сервомотор MELDAS тип HF-703S
Сервомотор FANUC тип a40i
Сервомотор SIEMENS тип 1FK7105
Сервомотор HEIDENHAIN тип QSY190D
Передаточное число 1:720
Минимальный угол град 0,001
Максимальные обороты об/мин 2.78
Усилие гидрозажима кг*м 20000
Точность позиционирования (с энкодером) ±5”
Повторяемость (с энкодером) с 4”
Макс. усилие обработки кг*м 700

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 4000
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 10000
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 8000
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 2000
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 3500

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.

Форма оплаты, порядок поставки, доставка CNC-2000HV , гарантийные обязательства:

  • Продажа станков CNC-2000HV осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
