Одноосевой поворотный стол ЧПУ CNC-200R GSA+

Цена на 22.08.2018 г. - запросить цену

Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная пневматическая или гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании.

Универсальный интерфейс, позволяющий проводить как контурную обработку с применением 4-й оси, так и индексирование по М-кодам при позиционной обработке.

Увеличенное отверстие в шпинделе позволяет закреплять трубные заготовки. Поворотные столы данного типа широко применяются на вертикальных обрабатывающих центрах и фрезерных станках. Двигатель может быть установлен как с правой, так и с левой стороны.

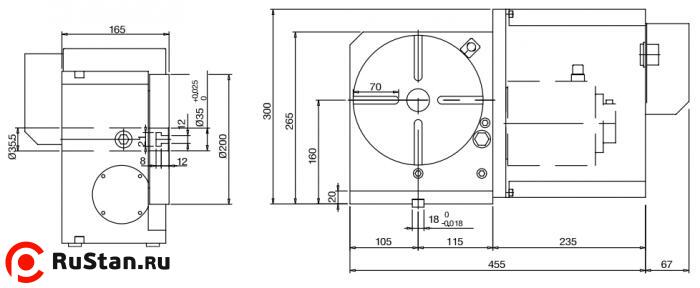

Технические характеристики CNC-200R GSA+
Параметр Ед. изм. Значение
Диаметр мм 200
Высота центров при вертикальной установке мм 160
Высота стола при горизонтальной установке мм 165
Общая высота при вертикальной установке мм 265
Вес CNC-200R нетто (без двигателя) кг 84
Центральное отверстие мм 35Н7
Ширина Т-пазов мм 12Н7
Ширина направляющего сухаря мм 18Н7
Сервомотор Meldas НF-104T
Сервомотор Fanuc a4i
Сервомотор Siemens 1FK7060
Сервомотор Heidenhein QSY116C
Передаточное число 1:90
Минимальный угол град 0,001
Максимальные обороты об/мин 22,2
Усилие пневмозажима кг*м 25
Усилие гидрозажима кг*м 50
Класс точности позиционирования 20”
Повторяемость (Однонаправленный) с ±4”
Повторяемость (Двунаправленный) с ±8”
Макс. усилие резания кг*м 23

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 125
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 250
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 1100
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 50
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 100

Форма оплаты, порядок поставки, доставка CNC-200R, гарантийные обязательства:

  • Продажа станков CNC-200R осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
