Одноосевой поворотный стол ЧПУ CNC-500R GSA+

Цена на 20.11.2018 г. - запросить цену

  • Описание
  • Комментарии
  • Отзывы

Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная пневматическая или гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании.

Универсальный интерфейс, позволяющий проводить как контурную обработку с применением 4-й оси, так и индексирование по М-кодам при позиционной обработке.

Увеличенное отверстие в шпинделе позволяет закреплять трубные заготовки. Поворотные столы данного типа широко применяются на вертикальных обрабатывающих центрах и фрезерных станках. Двигатель может быть установлен как с правой, так и с левой стороны.

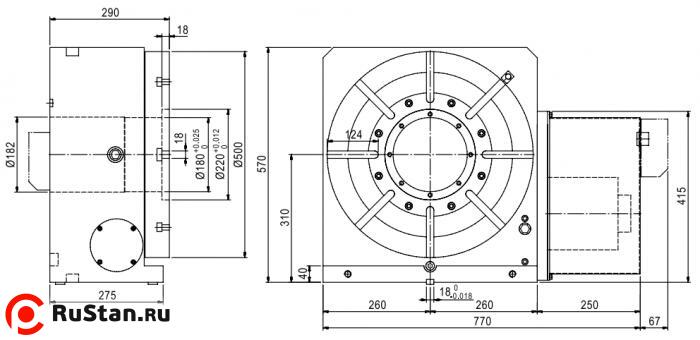

Технические характеристики CNC-500R GSA+
Параметр Ед. изм. Значение
Диаметр мм 500
Высота центров при вертикальной установке мм 310
Высота стола при горизонтальной установке мм 290
Общая высота при вертикальной установке мм 570
Вес CNC-500R нетто (без двигателя) кг 380
Центральное отверстие мм 180Н7
Ширина Т-пазов мм 18Н7
Ширина направляющего сухаря мм 18Н7
Сервомотор Meldas HF-204S / HF-354S
Сервомотор Fanuc a12i/a22i
Сервомотор Siemens 1FK7083 / 1FK7101
Сервомотор Heidenhein QSY155B / QSY155D
Передаточное число 1:120
Минимальный угол град 0,001
Максимальные обороты об/мин 16,7
Усилие пневмозажима кг*м 125
Усилие гидрозажима кг*м 250
Класс точности позиционирования 15”
Повторяемость (Однонаправленный) с ±4”
Повторяемость (Двунаправленный) с ±8”
Макс. усилие резания кг*м 230

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 350
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 600
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 4000
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 380
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 350

Комментарии и вопросы:

Комментариев пока нет, но ваш может быть первым.

Отзывы:

Отзывов пока нет, но ваш может быть первым.

Форма оплаты, порядок поставки, доставка CNC-500R , гарантийные обязательства:

  • Продажа станков CNC-500R осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
