Комбинация высокоточного червячного колеса из бронзо-никелевого сплава и стального закаленного червяка обеспечивают длительное сохранение точности позиционирования.

Многоточечная пневматическая или гидравлическая тормозная система обеспечивает превосходное усилие зажима, исключающее вибрацию при силовом резании.

Универсальный интерфейс, позволяющий проводить как контурную обработку с применением 4-й оси, так и индексирование по М-кодам при позиционной обработке.

Увеличенное отверстие в шпинделе позволяет закреплять трубные заготовки. Поворотные столы данного типа широко применяются на вертикальных обрабатывающих центрах и фрезерных станках. Двигатель может быть установлен как с правой, так и с левой стороны.

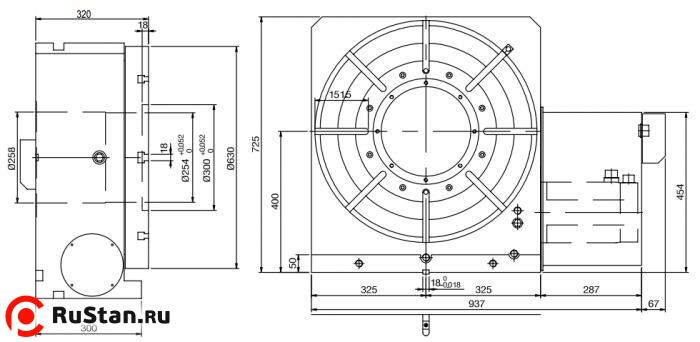

Технические характеристики CNC-630R GSA+

Параметр Ед. изм. Значение
Диаметр мм 630
Высота центров при вертикальной установке мм 400
Высота стола при горизонтальной установке мм 320
Общая высота при вертикальной установке мм 725
Вес CNC-630R нетто (без двигателя) кг 860
Центральное отверстие мм 254Н7
Ширина Т-пазов мм 18Н7
Ширина направляющего сухаря мм 18Н7
Сервомотор Meldas HF-354S
Сервомотор Fanuc a22i
Сервомотор Siemens 1FK7101
Сервомотор Heidenhein QSY155D
Передаточное число 1:180
Минимальный угол град 0,001
Максимальные обороты об/мин 11,1
Усилие пневмозажима кг*м 350
Усилие гидрозажима кг*м 700
Класс точности позиционирования 15”
Повторяемость (Однонаправленный) с ±4”
Повторяемость (Двунаправленный) с ±8”
Макс. усилие резания кг*м 320

Максимальные нагрузки
Параметр Схема Ед. изм. Значение
Максимальная вертикальная нагрузка Максимальная вертикальная нагрузка кг W = 400
Максимальная горизонтальная нагрузка Максимальная горизонтальная нагрузка кг W = 1000
Максимальное радиальное усилие Максимальное радиальное усилие кг F = 5000
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 700
Максимальное радиальное усилие Максимальное радиальное усилие кг*м FxL = 800
