Цена для юр. и физ. лиц
2 815 300 руб.
с НДС - на 19.03.2024 г.
  • Описание
  • Документы
  • Комментарии
  • Отзывы

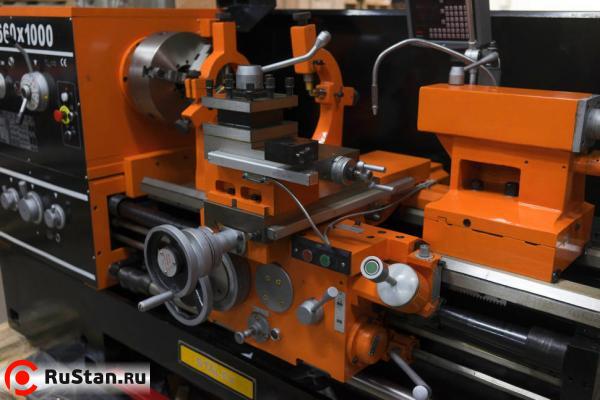

Токарно-винторезный станок WM660/3000 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.


Особенности

  • Монолитная станина станка
  • Массивная конструкция станка, расстояние между направляющими 405 мм
  • Закаленные и отшлифованные направляющие станины
  • Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
  • Крепление шпинделя D1-8

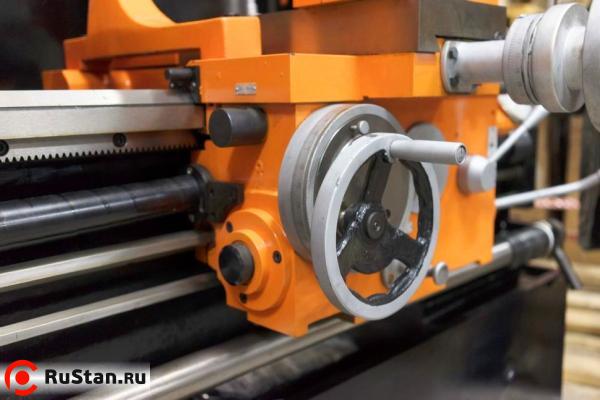

  • Удобный в управлении продольной и поперечной подачей джойстик с кнопкой ускоренного перемещения
  • Съемный мостик станины (ГАП)
  • Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне
  • Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Толчковый режим работы шпинделя

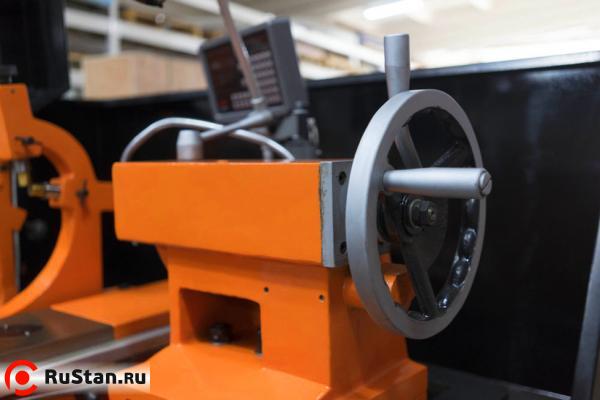

  • Пиноль задней бабки и маховик имеют шкалу для точной установки

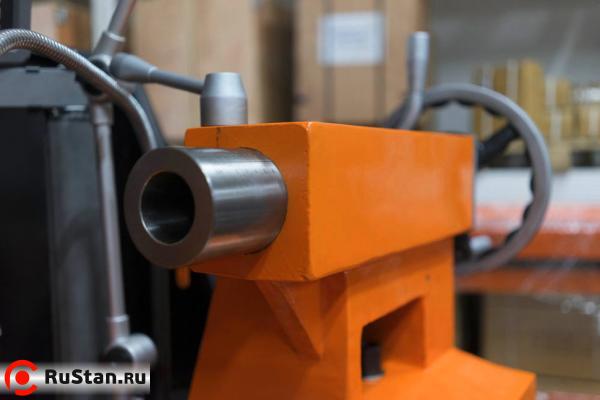

  • Задняя бабка с регулировкой смещения для обточки конусов

Технические характеристики WM660/3000

Характеристика Значение
Диаметр обточки над станиной 660 мм
Макс. диаметр вращения (съемный мостик) 870 мм
Диаметр обточки над поперечным суппортом 420 мм
Длина съемного мостика 230 мм
Расстояние между центрамии 3000 мм
Частота вращения шпинделя, 12 36-1600 об/мин
Конус шпинделя Ø113  1:20
Торец шпинделя D8
Патрон 3-х кулачковый 325 мм
Проходное отверстие шпинделя 105 мм
Продольная подача 0,063-2,52 мм/об
Поперечная подача 0,027-1,07 мм/об
Метрическая резьба, 22 1-14
Дюймовая резьба, 26 28-2 TPI
Питчевая резьба, 24 56-4 DP
Модульная резьба, 18 0,5-7 мм
Максимальный размер инструмента 25x25 мм
Ускор. перем. продольного суппорта 4,5 м/мин
Ускор. перем. поперечного суппорта 1,9 м/мин
Ход поперечного суппорта 360 мм
Ход верхнего суппорта 145 мм
Конус пиноли задней бабки МТ-5
Ход пиноли задней бабки 150 мм
Диаметр пиноли задней бабки 75 мм
Расстояние между направляющими 405 мм
Мощность главного привода 7,5 кВт
Потребляемая мощность 11,0 кВт
Габаритные размеры 4500×1100×1450 мм
Масса STALEX WM660/3000 3900 кг

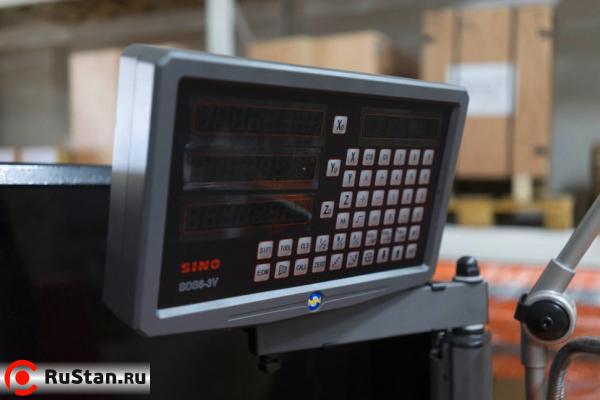

Устройство цифровой индикации X POS DRO 3
Характеристика Значение
Количество осей 3
Цена деления 0,005 мм
Количество знаков 8
Быстродействие 60 м/мин
Погрешность дискретности ±1 знак
Напряжение питания 93-250 В
Диапазон температур: рабочая/хранение 0-40 / -20-70 ºС

Комплектация

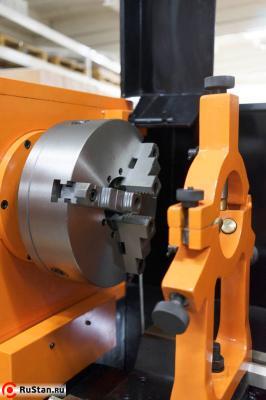

  • 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
  • 4-х позиционный резцедержатель с фиксатором
  • 4-х кулачковый патрон с независимыми кулачками Ø400 мм
  • Планшайба 630 мм

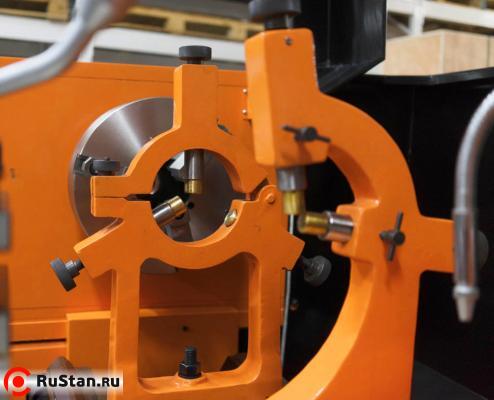

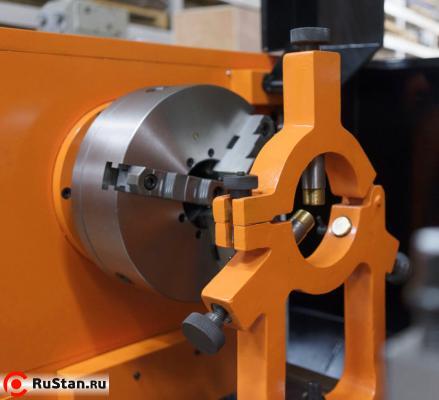

  • Подвижный и неподвижный люнеты
  • Не вращающийся центр МК-5
  • Вращающийся центр МК-5
  • Переходник Ø113 1:20/МК-5
  • Защитный экран патрона с концевым выключателем
  • УЦИ по трем осям
  • Вал управления с регулируемыми кулачками (откл.продольной подачи)
  • Концевой упор продольного перемещения
  • Регулируемые опоры станины
  • Поддон для сбора стружки
  • Задняя защитная стенка
  • Ножной тормоз шпинделя с концевым выключателем
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Инструкция по эксплуатации и деталировка с сертификатом СЕ
  • Сертификат точности
  • Инструмент для обслуживания в инструментальном ящике
