В настоящее время станок не поставляется , но мы попробуем подобрать для Вас аналог..

Станок внутришлифовальный универсальный особо высокой точности 3М225АМ предназначен для шлифования цилиндрических, конических, сквозных и глухих отверстий, внутренних и наружных торцев, наружных посадочных поясков в деталях типа втулок, зубчатых колёс, фланцев, шкивов, инструментальных конусов и т.п. в условиях мелкосерийного и серийного производства. Станок применяется на машиностроительных заводах, а также в инструментальных и ремонтных цехах различных предприятий.
Наличие торцешлифовального устройства, установленного на корпусе бабки изделия, позволяет шлифовать отверстие и наружный торец за одну установку изделия с высокой точностью по перпендикулярности торцевой поверхности к оси шлифуемого отверстия. Привод подачи – ручной.
Наличие торцевого упора стола с лимбом микрометрической подачи позволяет производить ручную подшлифовку заглубленных торцев деталей.


Технические характеристики 3М225АМ

Технические характеристики 3М225АМ

Наименьший и наибольший диаметр, шлифуемых отверстий, мм

3-80

Наибольшая длина шлифования (при наибольшем диаметре отверстия), мм

80

Наибольший диаметр устанавливаемого изделия, мм:

200

Наибольший диаметр устанавливаемого изделия в кожухе, мм

160

Наибольший угол поворота бабки изделия (при шлифовании конусных отверстий), град.

45

Поперечное перемещение бабки изделия (ручное) за один оборот маховика, мм:





грубое (наладочное)

2,5



тонкое

0,25



на одно деление лимба

0,001



от рычага дозированной подачи

0,001

Величина автоматической поперечной подачи на сторону, мм/дв. ход.

0,001;
0,002;
0,003;
0,004;
0,005;
0,006

Скорость движения стола, м/мин:





при правке круга

0,1-2



при шлифовании

1-7



при быстром продольном подводе и отводе

10

Наибольший ход стола, мм

400

Частота вращения шпинделя бабки изделия, об/мин

60-1200

Частота вращения внутришлифовальных электрошпинделей





ШК 12/2,2

12000*



ШК 24/1,5

24000*



ШК 48/1,1

48000



ШК 96/0,6

96000

Число оборотов торцевого шпинделя, об/мин

8000

Общая мощность установленных электроприводов (с электрошпинделем ШК12/2,2), кВт

6,1

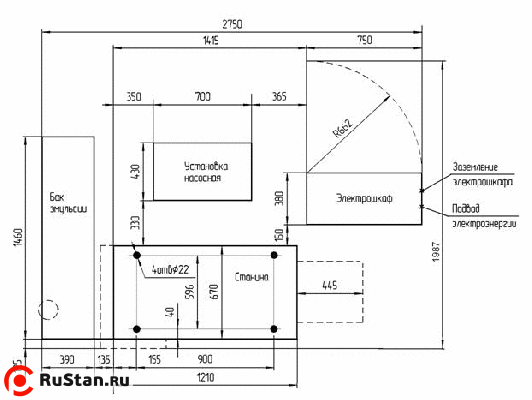

Размеры станка в плане с баком гидросистемы, баком эмульсии, электрошкафом, мм





длина

2750



ширина

1987

Масса станка с приставным оборудованием, кг

2800
