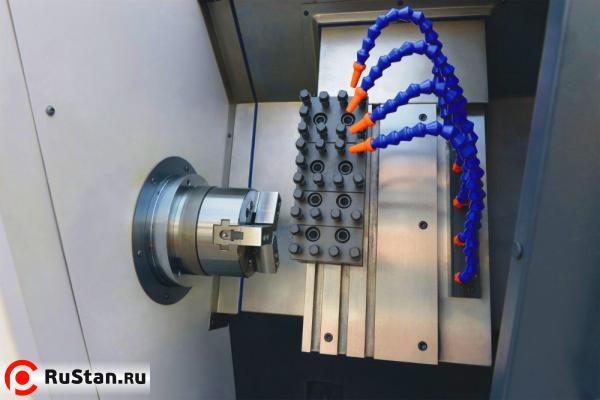

Токарный станок DMTG CL15/250 с ЧПУ

Цена на 20.11.2017 г. - 2 994 386.00 руб. с НДС

Токарный станок Dalian CL15/250 с ЧПУ разработаны с учетом европейских требований, которые предъявляют прецизионному металлорежущему оборудованию. Данный станок характеризуется большой степенью точности, производительностью и нетрудоемким обслуживанием. Станки сконструированы на базе массивной наклонной литой станины под углом 45 и 60 градусов с использованием направляющих качения. Такая станина обеспечивает хорошую устойчивость и жесткость, а главное гасит вибрацию. Наклонная станина также отличается тем, что занимает меньшую площадь, это позволяет без проблем удалять стружку и чистить станок.

Данный токарный станок был разработан с учетом современных требований к мощности, скорости и точности токарной обработки. Все это сочетается с доступной стоимостью. Станок CL15/250 показывает высокую степень точности и производительности. Данный станок оснащен тяжелыми, устойчивыми линейными направляющими компании NSK. Эта фирма первая в Японии начала производство подшипников. Это качественные точные подшипники, находящиеся в средней ценовой категории.

Особенности конструкции

  • токарная обработка в патроне;
  • обработка внутренних поверхностей центровым инструментом.

Токарный станок с ЧПУ DMTG CL15 предназначен для патронной и центровой обработки с высокой точностью в один или несколько проходов наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы. Обработку можно производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

  • применение инновационных технологий при изготовлении направляющих и ШВП;
  • направляющие качения с обеспечивают скорость и точность перемещений узлов станка;
  • быстрое перемещение до 24м/мин;
  • точность позиционирования;
  • гидравлический патрон и цилиндр Autostrong (Тайвань).
  • высокоскоростное резание с применением новейших инструментальных материалов (металлокерамика, КНБ);
  • постоянная скорость резания при обработке разных диаметров;
  • для замены инструмента требуется менее 1 секунды;
  • электрическое оборудование и гидравлические датчики контроля;
  • механические и электрические агрегаты от ведущих европейских производителей.

Данный станок оснащен автоматической централизованной системой импульсной смазки, стружкосборником пластинчатого типа, освещением рабочей зоны, подвижной дверцей закрывающей зону обработки. Он имеет множество дополнительных опций, что расширяет технологические возможности оборудования.

Технические характеристики токарного станка DMTG CL15/250

Характеристики CL15/250
Макс. диаметр изделия типа диск, мм500
Макс. диаметр обработки тел типа вал200
РМЦ, мм250
Оси
Максимальное перемещение оси Х, мм120
Макс перемещение по оси Z, мм260
Быстрые перемещения по оси Z, мм/мин18 000
Быстрые перемещения по оси Х, мм/мин15 000
Рабочая подача, мм/мин0~5000
Диаметр ШВП/шаг ось Z, мм
Диаметр ШВП/шаг ось Х, мм
Тип и мощность сервопривода по оси Xfanuc 1,2кВт
Тип и мощность сервопривода по оси Zfanuc 1,2кВт
Тип направляющих Хкачения
Тип направляющих Zкачения
Точность позиционирования по осям X/Z, мм0,01
Повторяемость позиционирования осей X/Z, мм0,006
Угол наклона станины, град60
Ширина направляющих, мм
Шпиндельная бабка
Диаметр 3х кулачкового патрона, мм6"
Диапазон скоростей шпинделя, об/мин50~5000
Диаметр отверстия шпинделя, мм46
Максимальный диаметр прутка, мм32
Торец шпинделяA2-5
Внутренний диаметр подшипника шпинделя80
Мощность э/д шпинделя (продолжительно), кВт5,5
Мощность э/д шпинделя (30 минут), кВт7,5
Момент на шпинделе (продолжительно), Нм32
Момент на шпинделе (30 минут), Нм47
Тип привода шпинделяРеменный
Тип э/д шпинделяСерво
Резцедержка
Число интструментов, шт8
Тип резцедержкиГидро
Размер хвостовика режущего инструмента, мм20х20
Время смены инструмента – верт. револьверная головка,с-
Время смены инструмента – гориз. револьверная головка, с0,3/ 1,85
Точность позиционирования револьверной головки, мм0,008
Мощность э/д приводного инстумента, кВт
Обороты приводного инструмента, об/мин
Задняя бабка
Перемещение задней бабки, мм230
Выдвижение пиноли задней бабки, мм130
Диаметр пиноли, мм80
Конус пиноли гидравлической задней бабки, №Морзе 4
Конус пиноли механической задней бабки, №-
Прочее
Потребляемая мощность, кВА15
Система ЧПУFanuc 0i
Наличие транспортера стружкиленточный
Емкость бака СОЖ, л100
Емкость гидростанции, л55 (80)
Вес нетто, кг2700
Вес брутто, кг3300
Габаритные размеры, мм2085 х 1555 х1880

Вариант поставки

Стандартная комплектацияОпции
Система подачи СОЖПодатчик прутка
гидравлическая задняя бабкаСистема измерения инструмента (Metrol, Renishaw)
гидравлический 3-х кулачковый патрон-
Освещение рабочей зоны-
Бесступенчатое регулирование скорости вращения шпинделя-
Набор ключей и инструмента для обслуживания станка-
Документация на русском языке-

Похожие товары

Артикул: 925631
Токарный станок с ЧПУ JCL - 52A
Токарный обрабатывающий центр JINN FA JCL-52A
Ø над станиной510мм / рмц500мм / Ø отв.50мм / 3500об/м / 15.00кВт / 380В / 3200кг

Токарный станок ТС1625Ф3 С ЧПУ
Токарный станок ТС1625Ф3 С ЧПУ
Ø над станиной520мм / рмц1000мм / Ø отв.77мм / 1650об/м / 25.00кВт / 380В / 3380кг

Токарный станок с наклонной станиной KTL55/300
Токарный станок с наклонной станиной KTL55/300
Ø над станиной550мм / рмц300мм / Ø отв.65мм / 4500об/м / 15.00кВт / 380В / 4000кг

Токарный станок с наклонной станиной KTL56/500
Токарный станок с наклонной станиной KTL56/500
Ø над станиной560мм / рмц500мм / Ø отв.65мм / 4500об/м / 15.00кВт / 380В / 4000кг

Форма оплаты, порядок поставки, доставка DMTG CL15/250, гарантийные обязательства:

  • Продажа станков DMTG CL15/250 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
