Токарный станок с ЧПУ DMTG DL32M/2000

Цена на 18.11.2017 г. - запросить цену

Токарный станок с ЧПУ DMTG DL32M/2000 предназначен для обработки деталей типа тел вращения. Габариты деталей: фланцы диаметром до 630 мм, валы диаметром до 400 мм и длиной до 3000 мм в зависимости от выбранного РМЦ (расстояния между центрами).

Станина станка DL32M наклонная, цельно литая со снятыми вибрационным способом внутренними напряжениями, угол наклона 45 градусов.

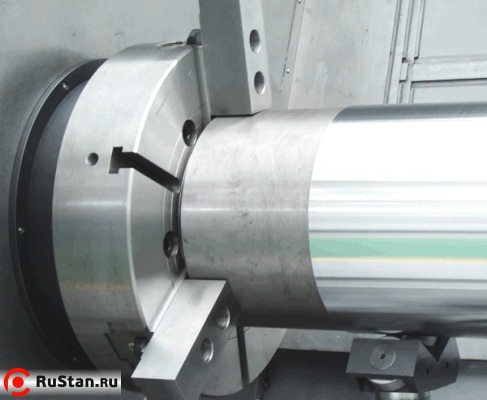

Шпиндель имеет скорость вращения до 2 000 об/мин, внутри шпинделя расположена тяга гидроцилиндра с проходным отверстием под пруток диаметром до 80 мм. На шпиндель стандартно устанавливается 15 дюймовый (385 мм) трех кулачковый патрон STRONG производства Тайвань или опционально цанговый патрон. Привод шпинделя серводвигатель Fanuc мощностью 22/30 кВт.

Задняя бабка перемещается в рабочей зоне по прямоугольным направляющим вручную, имеется возможность механического зацепления с суппортом оси Х. При зацеплении задняя бабка будет перемещаться механизированно вдоль оси Z до места зажима для обработки конкретной детали. Гидравлическое перемещение пиноли программируется системой ЧПУ. Давление и проток масла в гидросистеме отдельно регулируются – на гидростанцию, патрон, заднюю бабку, резцедержку.

Револьверная голова 12 позиционная находиться в верхней части рабочей зоны, что даёт удобный доступ в зону резания для загрузки детали, как сверху – кран балкой, так и спереди – в ручную или при помощи какого либо приспособления. Револьверный диск производства Тайваня на 12 инструментов с хвостовиком 32х25 мм имеет возможность торцевого крепления расточных блоков для расточного и сверлильного инструмента (вращение происходит заготовкой) – обработка центровых отверстий.

Станок DL32M оснащен автоматической станцией централизованной смазки на 2 литра, которая смазывает в автоматическом режиме без участия человека все подвижные части станка.

Транспортер пластинчатого типа – независимый, т.е. при обслуживании может полностью выкатываться из под станка. Устанавливается на бак СОЖ для реализации стока из зоны резания.

Кабинетная защита обеспечивает полную безопасность рабочего процесса и максимальной экономии СОЖ.


Технические характеристики токарного обрабатывающего центра DMTG DL32M/2000

Характеристики DL32M/2000
Макс. диаметр изделия типа диск, мм680
Макс. диаметр обработки тел типа вал450
РМЦ, мм2000
Оси
Максимальное перемещение оси Х, мм375
Макс перемещение по оси Z, мм2030
Быстрые перемещения по оси Z, мм/мин12 000
Быстрые перемещения по оси Х, мм/мин12 000
Рабочая подача, мм/мин0~5000
Диаметр ШВП/шаг ось Z, мм
Диаметр ШВП/шаг ось Х, мм
Тип и мощность сервопривода по оси X
Тип и мощность сервопривода по оси Z
Тип направляющих Хскольжения
Тип направляющих Zскольжения
Точность позиционирования по осям X/Z, мм0,01
Повторяемость позиционирования осей X/Z, мм0,006
Угол наклона станины, град45
Ширина направляющих, мм
Шпиндельная бабка
Диаметр 3х кулачкового патрона, мм15"
Диапазон скоростей шпинделя, об/мин20~2000
Диаметр отверстия шпинделя, мм100
Максимальный диаметр прутка, мм
Торец шпинделяA2-11
Внутренний диаметр подшипника шпинделя
Мощность э/д шпинделя (продолжительно), кВт22
Мощность э/д шпинделя (30 минут), кВт30
Момент на шпинделе (продолжительно), Нм824
Момент на шпинделе (30 минут), Нм1123
Тип привода шпинделяРеменный
Тип э/д шпинделяСерво
Резцедержка
Число интструментов, шт12
Тип резцедержкиГидро
Размер хвостовика режущего инструмента, мм32x25
Время смены инструмента – верт. револьверная головка,с0.45
Время смены инструмента – гориз. револьверная головка, с0,3/ 1,85
Точность позиционирования револьверной головки, мм0,008
Мощность э/д приводного инстумента, кВт-
Обороты приводного инструмента, об/мин-
Задняя бабка
Перемещение задней бабки, мм
Выдвижение пиноли задней бабки, мм180
Диаметр пиноли, мм160
Конус пиноли гидравлической задней бабки, №Морзе 5
Конус пиноли механической задней бабки, №-
Прочее
Потребляемая мощность, кВА50
Система ЧПУFanuc 0i
Наличие транспортера стружкиленточный
Емкость бака СОЖ, л
Емкость гидростанции, л70
Вес нетто, кг12000

Вариант поставки

Стандартная комплектацияОпции
Транспортер пластинчатого типа
Телескопическая защита направляющихлюнет гидравлический
Гидравлическая задняя бабкаСистема измерения инструмента (Metrol, Renishaw)
Подача СОЖ в зону резания
Документация на русском языке-
3-х кулачковый гидравлический патрон2-х кулачковый гидравлический патрон
Освещение рабочей зоныПодача СОЖ через инструмент
Бесступенчатое регулирование скорости вращения шпинделя-

Форма оплаты, порядок поставки, доставка DMTG DL32M/2000, гарантийные обязательства:

  • Продажа станков DMTG DL32M/2000 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
