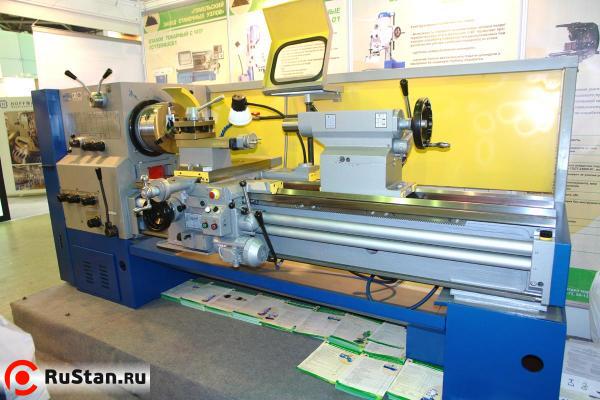

Токарно-винторезный станок ГС526У

Цена на 23.08.2017 г. - 1 723 468.00 руб. с НДС

Токарно-винторезный станок ГС526У повышенного класса точности предназначены для выполнения разнообразных токарных работ, а также для нарезания метрической, дюймовой, модульной и питчевой резьб.

Станок может применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов.

Особенности конструкции

По заказу покупателя возможно изготовление станка в различных исполнениях. Модификация отображается соответствующим индексом в конце наименования станка и имеет следующие варианты и значения:

Токарно-винторезный станок ГС526У предназначен для выполнения разнообразных токарных работ и для нарезания резьб: метрической, модульной, дюймовой, питчевой.

  • Станок класса точности П;
  • Оснащен фартуком, имеющим собственный привод ускоренного перемещения каретки и суппорта, что улучшает динамику работы станка на ускоренном ходу и коробкой подач, которая позволяет нарезать резьбы 11 и 19 ниток на 1" без смены шестерен гитары;
  • Передача вращения на вал шпинделя осуществляется с помощью фрикционных полумуфт;
  • "Пневморазгрузка" задней бабки;
  • Перемещение верхней части суппорта с резцедержателем производится вручную (в стандартной комплектации) или через механическую передачу (в комплектации механизированным приводом суппортной группы (индекс станка "М"));
  • Средняя часть суппорта может быть повернута на угол +/- 90o;
  • Нижняя часть суппорта и каретка могут перемещаться вручную и механически. При этом имеют рабочие подачи (от привода подач) и быстрые (от привода быстрых перемещений);
  • На базе данной модели возможно изготовление станка в различных исполнениях - с увеличенным диаметром отверстия в шпинделе; с увеличенным диаметром обработки; с механизированным приводом верхней части суппорта; с бесступенчатым регулированием частоты вращения шпинделя; с устройством цифровой индикации (УЦИ) и т.д.

Вариант исполнения отображается в конце наименования модели станка соответствующим индексом, которые имеют следующие значения:

  • индекс «С» (ГС526УС) означает оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка;
  • индекс «В» (ГС526УВ) означает, что станок идет с увеличенным наибольшим диаметром обработки заготовки над станиной (630мм) и суппортом (420мм);
  • индекс «Г» (ГС526УГ) означает наличие выемки в станине (ГАП);
  • индекс «Д» (ГС526УД) означает увеличенный диаметр отверстия в шпинделе (89 мм);
  • индекс «Л» (ГС526УЛ) означает установку лимба поперечного перемещения с ценой деления 0,02мм;
  • индекс «М» (ГС526УМ) означает комплектацию механизированным приводом верхней части суппорта;
  • индекс «Ц» (ГС526УЦ) означает комплектацию устройством цифровой индексации (УЦИ) и преобразователями линейных перемещений (основные варианты устанавливаемых УЦИ: "СКБ ИС" - маркировка "Ц2"; «Fagor» - маркировка "Ц1"; ДРА2000 (Польша) - маркировка "Ц3");
  • индекс «РЦ» (ГС526УРЦ) означает комплектацию устройством цифровой индексации, преобразователями линейных перемещений и бесступенчатым регулированием частоты вращения шпинделя;
  • индекс «Е» (ГС526УРЦ) означает вариант исполнения станка с соответствием требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».

Итоговая маркировка модели содержит индексы примененных модификаций, например ГС526УДМЦ - это станок с увеличенным диаметром отверстия в шпинделе, механизированным приводом верхней части суппорта и цифровой индикацией.


Технические характеристики ГС526У
Характеристика Значение
Расстояние между центрами, мм. 1000
Максимальный диаметр обрабатываемой заготовки над станиной, мм 500 (630)*
Высота центров над направляющими станины, мм 250 (320)*
Максимальный диаметр обработки над суппортом, мм. 275 (420)*
Максимальный диаметр обработки в выемке станины, мм. 630**
Наибольшая длинна обрабатываемой заготовки над выемкой станины, мм. 235**
Диаметр отверстия в шпинделе, мм 55 (89)***
Конус шпинделя Морзе 6 ГОСТ 13214
Конец шпинделя 6К ГОСТ 12593, фланец D=170 мм
Частота вращения шпинделя, мин -1 16 - 2000
Количество скоростей прямого вращения шпинделя 22
Количество скоростей обратного вращения шпинделя 22
Наибольший крутящий момент на шпинделе, Нм 1000
Число ступеней подач 24
Диапазон продольной подачи, мм./об. 0,05 - 2,8
Диапазон поперечной подачи, мм./об. 0,025 - 1,4
Скорость быстрого продольного перемещения суппорта, м/мин. 3,6
Скорость быстрого поперечного перемещения суппорта, м/мин. 1,8
Ход верхнего суппорта, мм 150
Ход поперечного суппорта, мм 300
Наибольшее продольное перемещение каретки, мм. 935
Центр в пиноли задней бабки Морзе 5 ГОСТ 13214
Ход пиноли, мм. 150
Высота резца, установленного в резцедержателе, мм. макс. 25
Шаг нарезаемой метрической резьбы (число ступеней), мм. 0.5 - 112
Шаг нарезаемой модульной резьбы (число ступеней), модуль 0.5 - 112
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 56 - 0.5
Шаг нарезаемой питчевой резьбы (число ступеней), питч 56 - 0.5
Класс точности П
Мощность привода главного движения, кВт 7.5 (11)
Установленная суммарная мощность, кВт 8,05 (11,55)
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 2800 х 1265 х 1305
Масса ГС526У , кг. 3100
* для станков с индексом «В»
** для станков с индексом «Г»
*** для станков с индексом «Д»

Комплект поставки

  • Станок в сборе;
  • Система подачи СОЖ;
  • RuTN - кулачок
  • Патрон 3-х кулачковый диаметром 250 мм. (3-250.35.14П);
  • Ограждение патрона;
  • Ограждение суппорта;
  • Пневмооборудование для разгрузки задней бабки;
  • 086.5300.000 комплект сменных зубчатых колес:
    • 086.5300.001 колесо зубчатое сменное Z=45; m =2;
    • 086.5300.009 колесо зубчатое сменное Z=73; m =2;
    • 086.5300.011 колесо зубчатое сменное Z=86; m =2;
    • 086.5300.013 колесо зубчатое сменное Z=72; m =2;
    • 086.5300.002 колесо зубчатое сменное Z=48; m =2;
    • 086.5300.010 колесо зубчатое сменное Z=80; m =2.
  • 086.6000.000 комплект инструмента – 1 шт.;
  • 086.6002.000 ключ к электрошкафу – 1 шт.;
  • техническая документация (руководство пользователя).

Дополнительная оснастка (поставляется за отдельную плату)

  • Патрон 4-х кулачковый диаметром 250 мм. (4-250.35.14);
  • 086.0400.000-01 суппорт с механическим приводом;
  • 086.0500.000-01 каретка с механическим приводом суппорта;
  • 086.5300.003 колесо зубчатое сменное Z=57; m =2;
  • 086.5300.005 колесо зубчатое сменное Z=60; m =2;
  • 086.5300.006 колесо зубчатое сменное Z=66; m =2;
  • 086.5300.012 колесо зубчатое сменное Z=90; m =2.
  • Втулки ГОСТ 13598:
    • 6100-0143 (3/2) – 1 шт.;
    • 6100-0146 (5/3) – 1 шт.;
    • 6100-0147 (5/4) – 1 шт.
  • Клинья ГОСТ 3025:
    • 7851-0012 (1/2) – 1 шт.;
    • 7851-0013 (3) – 1 шт.;
    • 7851-0014 (4) – 1 шт.
  • Оправка 6039-0009 ГОСТ 2682;
  • Центр вращающийся 7032-4158-03 (вариант А-1-5-Н ГОСТ 8742);
  • Центр вращающийся грибковый 7032-4158-15 (30-190/95-175)
  • Центр упорный 7032-0035 Морзе 5ПТ (ГОСТ 13214);
  • Центр упорный 7032-0043 Морзе 6ПТ (ГОСТ 13214);
  • 16ВТ20.92.000 патрон поводковый;
  • 086.2200.000 упор микрометрический продольного хода;
  • 086.2300.000 люнет подвижный;
  • 086.2600.000 люнет неподвижный;
  • ОК101.0000.000 опора клиновая – 4 шт.;
  • 086.1700.000 резцедержатель задний;
  • 086.1700.000 линейка конусная.

Похожие товары


Токарный станок CU500/1500
Токарный станок ZMM CU500/1500
Ø над станиной500мм / рмц1500мм / Ø отв.62мм / 7.50кВт / 380В / 2500кг
Артикул: 111239
Токарно винторезный станок 1В625М/1500
Токарно-винторезный станок 1В625М/1500
Ø над станиной500мм / рмц1500мм / Ø отв.70мм / 1400об/м / 8.37кВт / 380В / 2800кг

Болгарский токарный станок CU400M/1500
Токарный станок ZMM CU400M/1500
Ø над станиной440мм / Ø отв.72мм / 2000об/м / 7.50кВт / 380В / 3500кг
Артикул: 25015015
Универсальный токарный станок Proma SPI-1500 с УЦИ
Универсальный токарный станок Proma SPI-1500 с УЦИ
Ø над станиной660мм / рмц1500мм / Ø отв.105мм / 1600об/м / 7.50кВт / 380В / 2750кг

Форма оплаты, порядок поставки, доставка ГС526У, гарантийные обязательства:

  • Продажа станков ГС526У осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
