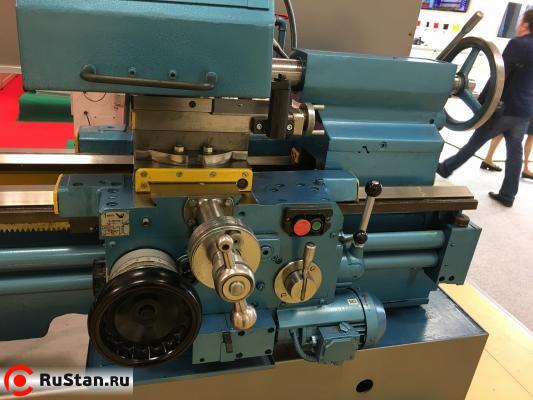

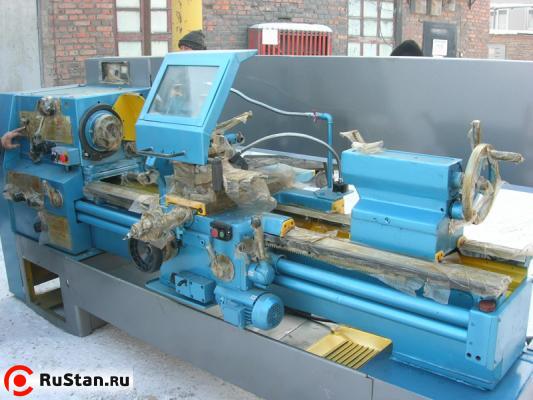

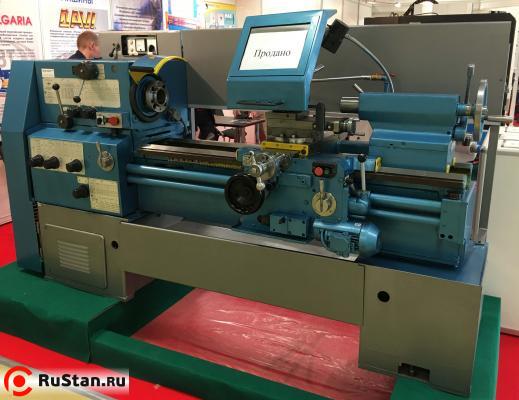

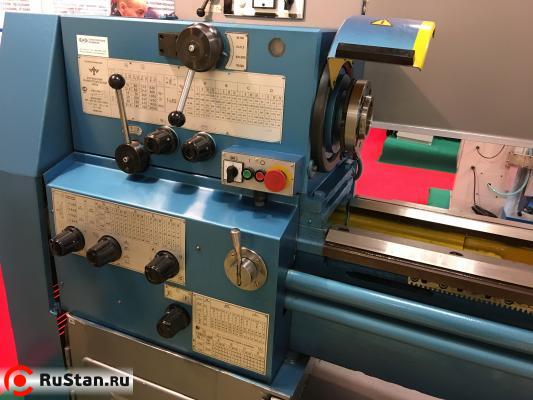

Токарно-винторезный станок 1В625М

Цена на 20.08.2017 г. - 1 640 000.00 руб. с НДС

Токарно-винторезный станок 1В625М (аналог 1К625Д) предназначен для выполнения разнообразных токарных работ, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.

Особенности конструкции

  • Все основные части станка изготовлены из высококачественной стали, что обеспечивает их надежную долговечную работу;
  • Термообработанные и шлифованные направляющие станины, зубчатые колеса и валы обеспечивают длительный срок службы и повышенную точность обработки;
  • Задняя бабка оснащена механическим разгрузочным устройством, обеспечивающим плавность и легкость ее перемещения;
  • Станок оснащен коробкой подач и фартуком, имеющим собственный привод ускоренного перемещения суппорта и каретки, что улучшает динамику работы станка на ускоренном ходу, позволяющими нарезать дюймовые резьбы 11 и 19 ниток на дюйм без замены сменных зубчатых колес;
  • Коробка скоростей, коробка подач и фартук снабжены автономной системой смазки;
  • Конструкция станка позволяет устанавливать на шпиндельный узел электромеханический, гидравлический или пневматический патроны для зажима заготовок;

Основные отличия и преимущества станков 1В625М и 1В625:

  • Удельный расход электроэнергии снижен на 10% при равнозначных условиях резания;
  • Обеспечена возможность обработки конических поверхностей длиной до 400 мм и углом до 14 без применения дополнительных приспособлений, например, конусной линейки (техническое решение охраняется патентами РФ №№ 68395, 68396);
  • В станке применена оригинальная конструкция облегченной станины повышенной жесткости, что подтверждено расчетами, силовыми и точностными испытаниями;
  • Производительность станка увеличилась на 10% за счет применения в его конструкции электромеханической системы управления шпиндельным узлом (при помощи «джойстика» и электромагнитных муфт, снижающих усилие переключения шпиндельного узла);
  • Диапазон частот вращения шпинделя расширен и составляет от 10 до 2000 оборотов в минуту;
  • Торможение шпинделя производится электромагнитной муфтой, что сокращает время остановки шпинделя и позволяет производить нарезание резьбы «в упор»;
  • Применение 2-х скоростного электродвигателя упростило кинематику передней бабки станка, что привело к увеличению его надежности, снижению шумовых характеристик;
  • Увеличен диаметр проходного внутреннего отверстия шпинделя до 70 мм, что расширяет технологические возможности использования станка;
  • Применение УЦИ 5100 (устройство цифровой индикации. поставляется за отдельную плату) повысило удобство и точность отсчета продольных и поперечных перемещений суппорта до 0,01 мм, что обеспечивает соответствие требованиям национальных и международных стандартов;
  • Увеличена жесткость шпиндельного узла за счет применения увеличенного типоразмера подшипников, что повышает ресурс по точности станка;
  • Современный дизайн станка, удобство эксплуатации и обслуживания.

Технические характеристики токарно-винторезного станка 1В625М/1000
Характеристики Значение
Расстояние между центрами, мм. 1000
Максимальный диаметр обработки над станиной, мм. 500
Максимальный диаметр обработки над суппортом, мм. 290
Максимальный диаметр обработки в выемке станины, мм. 690
Диаметр циллиндрического отверстия в шпинделе, мм. 70
Конец шпинделя 6 (ГОСТ 12593-93)
Центр в шпинделе 7032-0054 (Метр.80)
Количество частот вращения (скоростей) шпинделя 24
Диапазон частот вращения шпинделя, об./мин. 10 - 2000
Диапазон продольной подачи, мм./об. 0,032 - 28,0
Диапазон поперечной подачи, мм./об. 0,016 - 14,0
Шаг нарезаемой метрической резьбы (число ступеней), мм. 0,5 - 280
Шаг нарезаемой модульной резьбы (число ступеней), модуль 0,5 - 280
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 77 - 0,125
Шаг нарезаемой питчевой резьбы (число ступеней), питч 77 - 0,125
Класс точности Н
Мощность привода главного движения, кВт 7,1/6
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 2800х1370х1700
Масса 1В625М/1000 , кг. 2430

Комплектация за дополнительную плату

Подвижный люнетПодвижный люнет для 16В20, 1В62Г, 1В625М ( арт. 311701 ) 45000p
Неподвижный люнет для 16В20, 1В62Г, 1В625М ( арт. 311703 ) 60000p
Механизированная верхняя часть суппорта для 1в625М ( арт. 119973 ) 199000p
Преобразователь линейных перемещений и УЦИ для 1В625М ( арт. 119997 ) 243000p
Планшайба Ф500мм для 1В625МПланшайба Ф500мм для 1В625М ( арт. 311620 ) 34000p
Ограничитель продольных перемещений 1-позиционный для 1в625М, 16В20, 1В62ГОграничитель продольных перемещений 1-позиционный для 1в625М, 16В20, 1В62Г ( арт. 312002 ) 8000p
Специальный кронштейн (конус Морзе 5) 1в625мСпециальный кронштейн (конус Морзе 5) 1в625м ( арт. 312948 ) 5000p
Державка для обработки больших Ф в ГАПДержавка для обработки больших Ф в ГАП 1в625м ( арт. 312975 ) 21000p
Конусная линейкаКонусная линейка 1в625м ( арт. 8 ) 118000p
Шайба запорная с градуированной шкалойШайба запорная с градуированной шкалой 1в625м ( арт. 312976 ) 3000p
Электромехан. запор на шпиндель и 3-х кулачковый патронЭлектромехан. запор на шпиндель и 3-х кулачковый патрон ( арт. 312998 ) 159000p
Модернизированный фартук и механизированная верхняя часть суппорта для 1в625ММодернизированный фартук и механизированная верхняя часть суппорта для 1в625М ( арт. 119977 ) 221000p
Комплект приспособлений для установки инструмента для продольного точения деталей свыше 220 ммКомплект приспособлений для установки инструмента для продольного точения деталей свыше 220 мм ( арт. 318322 ) 27000p

Похожие товары


Токарный станок CU500
Токарный станок ZMM CU500
Ø над станиной500мм / рмц1000мм / Ø отв.62мм / 2000об/м / 7.50кВт / 380В / 2500кг
Артикул: 25015016
Универсальный токарный станок Proma SPF-2000PH с УЦИ
Универсальный токарный станок Proma SPF-2000PH с УЦИ
Ø над станиной460мм / рмц2000мм / Ø отв.80мм / 1800об/м / 5.50кВт / 380В / 3055кг
Артикул: 25015012
Универсальный токарный станок Proma SPI-1000 с УЦИ
Универсальный токарный станок Proma SPI-1000 с УЦИ
Ø над станиной660мм / рмц1000мм / Ø отв.105мм / 1600об/м / 7.50кВт / 380В / 2500кг
Артикул: 50000827T
Высокоточный токарно-винторезный станок JET RML-1460V
Ø над станиной360мм / рмц1500мм / Ø отв.53мм / 2500об/м / 3.75кВт / 380В / 1450кг

Форма оплаты, порядок поставки, доставка 1В625М/1000, гарантийные обязательства:

  • Продажа станков 1В625М/1000 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
