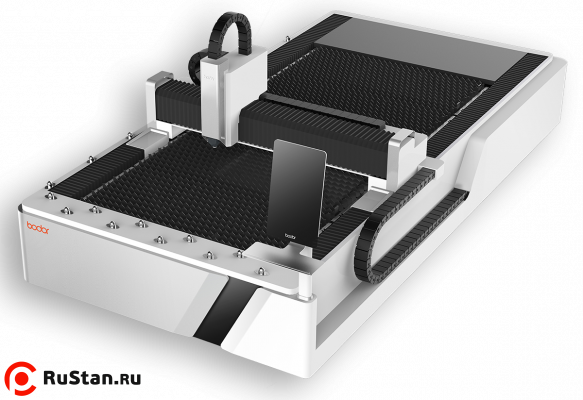

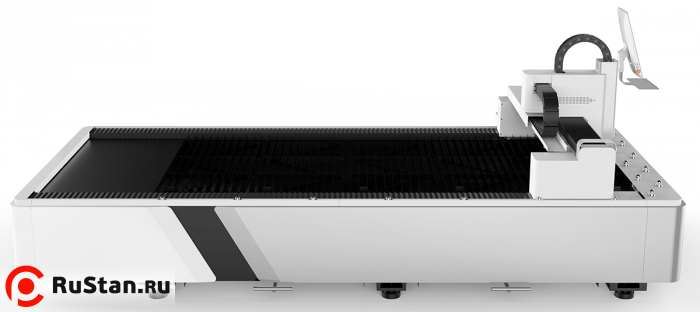

Лазерный станок для резки металла с ЧПУ Bodor A3 3000W
4 947 179 руб.
с НДС - на 21.11.2024 г.
Модель: | Bodor A3 3000W IPG |
|
Производитель: | BODOR | |
Сертификат: | Официальный дилер |
- Описание
- Дополнительная оснастка
-
Документы
-
Видео
- Комментарии
- Отзывы
- Доставка
Автоматизированная установка лазерного реза Bodor A3 3000W IPG предназначена для лазерного раскроя листового материала из нержавейки, титана, черных и легированных сталей, цветных металлов таких как медь, латунь, бронза, а также позволяет осуществлять гравировку металла.
В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником фирмы Max Photonics или IPG со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.
Преимущества покупки BODOR
- Прочная сварная станина
- Оперативная сервисная поддержка BODOR в России 24/7
- Большой штат сертифицированных инженеров в России
- Качество лазерных станков соответствует международным стандартам (сертификаты – CE, SGS, FDA, ISO)
- Комплектующие от ведущих мировых производителей Yaskawa, OMRON, HIWIN, MAXPHOTONICS, IPG
- Программное обеспечение от компании R&D (Швейцария)
- Общепризнанный мировой бренд BODOR
Интелектуальная система обнаружения и объезда препятствий:
Лазерная голова нового поколения BODOR оснащена системой обнаружения препятствий, что позволяет избегать столкновений с заготовками.
Можно больше не контролировать вручную опасные участки, где заготовки могли не полностью провалиться после резки!
Можно больше не расставлять перемычки 0,1 мм!
Раньше данная функция была дорогостоящей опцией, увеличивающей стоимость станка на 20 000$, и была доступна только для станков мощностью от 6 кВт.
Теперь данная опция входит в базовую комплектацию станка без увеличения стоимости!
Лазерные станки для резки металла BODOR обладают высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией с низким потреблением энергии (например, по сравнению с CO2 станками со схожей мощностью излучения). Низкое энергопотребление и высокая энергоэффективность достигаются за счет использования волоконного лазера в качестве источника излучения. Кроме высокого в своем классе КПД, лазер подобного типа обладает рядом преимуществ.

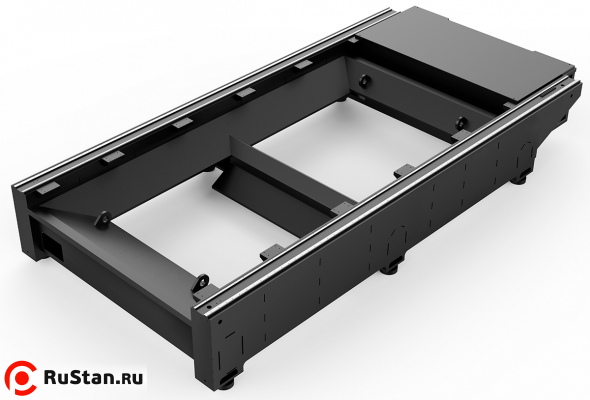

Станина
Станины станков BODOR представляют собой жесткие сварные конструкции прошедшие процедуру высокотемпературного отжига с высокой стойкостью на изгиб и сжатие. Все эти преимущества позволяют комплексам производить точную резку металла.

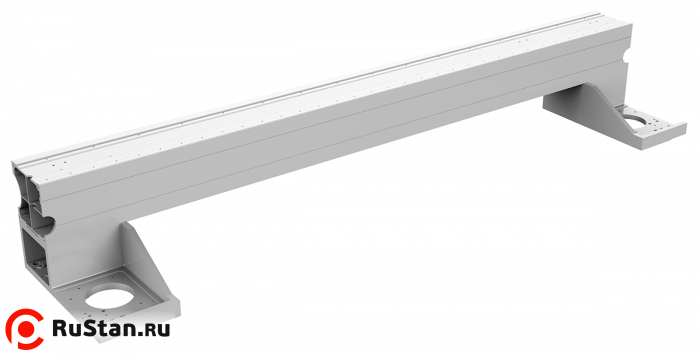

Портал оси X
Новое время – новые вызовы. Новейший сверхлегкий и прочный алюминиевый портал оси Х обеспечивает лазерным станкам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя. Для обеспечения стабильной работы лазерных станков BODOR портал должен быть не только сверхпрочным, но и сверхлегким. Именно поэтому компанией BODOR был разработан качественно новый литой портал из авиационного алюминия повышенной прочности, который теперь используется на станках серии А.
Функция определения положения листа
Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора, и материал будет программно повёрнут в необходимые координаты.
Режущая голова: BODOR GENIUS с автофокусом
Преимущества автофокуса:
- Применим к различным фокусным расстояниям, которые находятся под контролем системы управления станком.
- Фокусирующая точка автоматически регулируется в процессе работы, чтобы добиться наилучшего эффекта резки металлических листов различной толщины.
- Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
- Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
- Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.
- Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.
Параметры режущей головки:
- мощность источника: 0 – 6000 Вт
- фокусное расстояние collimating lens: 100 мм
- фокусное расстояние focus lens: 125 мм/150 мм/200 мм
- диаметр линзы: D30 мм (0-3 kw), D37 мм (0-4kw)
- вертикальный диапазон регулировки автофокуса: +10 мм – 15 мм
- горизонтальный диапазон автофокуса: ±1.5 мм
- максимальное давление сжатого воздуха: 25 бар
- вес: 4.2 кг
Механическая часть
- Количество серводвигателей по Y1, Y12 (1,8 кВт х 2 шт).
- Количество серводвигателей по оси X (0,85 кВт х 1 шт).
- Количество серводвигателей по оси Z (0,4 кВт х 1 шт).
- Линейные направляющие, каретки HIWIN, PMI
- Автоматическая система смазки
- Ось Z ШВП
- Ось Х,Y рейка шестерня
Дисплей операционной системы:
Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании.
Программное обеспечение CAD/CAM:
Bodor Pro 2.0 - Независимая операционная система R & D прекрасно сочетает в себе высокую эффективность и простоту в использовании. Операционная система может реализовать автоматическую раскладку (компоновку) резки и поддерживать импорт нескольких графических элементов, оптимизировать заказы на заказы автоматически, быстро искать края и автоматическое позиционирование. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает потрясающий опыт работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.
- Ускорение процесса резки за счет функции - FROG JUMP
- Улучшенная функция перфорации – FLYCUT
- Многосегментная пробивка до 5 уровней - BODOR LIGHTNING
- Оптимальноерасположениедеталей-NESTING
- Функцияохлажденияконтурареза-LEADPOS
- Функциямикро-перемычек-MICROJOINT
- Функцияобработкисложныхконтуров-PULSECUT
- Функциявырезкиконтуров,лежащихнаоднойпрямой–LINESECUT
- Функцияобработкитонких«дрожащих»материалов-ANTISHAKING
- Функцияактивногообходапрепятствий–ANTICOLLISIONFUNCTION
- Функция охлаждения контура реза - RING CUT
- Системаотслеживанияминимальногозазорамеждусопломилистом
- Системаобнаружениялистаметаллаилизаготовки
- Системакорректировкиположениялистаметаллапо3и6точкам
- Системауправленияпараметрамилазерногоисточника
- Системарасчётадинамическихпараметровперемещений
- Системаинтеллектуальнойадаптациикперегреву
- Системарежимовраскрояиврезок
- Системаподдержанияавтофокуса
- Редактированиеисозданиечертежей
- РегулировкадавлениярежущихгазовО2/N2
- Форматы загружаемых файлов IGS, G file, DXF, DWG, PLT, ENG, AL, G-code, LXD
- Автоматический расчет времени обработки деталей с учетом их количества, длинны резки и пробивки
Система охлаждения лазера - автоматический Чиллер (водяной):
Все станки комплектуются чиллером фирмы S&A необходимым для охлаждения лазерного источника и головки. Модель чиллера подбирается в зависимости от мощности лазерного излучателя. Охлаждающая система работает в автоматическом режиме регулируя температуру жидкости в необходимом интервале.
Лазерный излучатель MAXPHOTONICS или IPG:
Резонатор Maxphotonics – это 2 года гарантии, сервисная служба в России, наличие склада подменных источников. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.
Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.
Отличительные особенности станков BODOR
- Тяжелая станина делает оборудование более стабильным в работе, легкий портал позволяет станку работать быстрее; идеальный промышленный дизайн в большей степени соответствует человеко-машинным разработкам; высококачественная электрическая система управления программным обеспечением дает оборудованию более высокую точность резки. Оборудование обладает удобным интерфейсом, стабильной производительностью, отличным качеством, высокой эффективностью резания и широким диапазоном применения по сравнению с остальными производителями.
- Шариковый механизм облегчения подачи подачи. Продвижение заготовки по роликовому столу уменьшает силу трения между частями и рабочим столом, что делает погрузку и выгрузку более удобными.
- Новое поколение модулей безопасного следования. Режущая головка сохраняет постоянное расстояние относительно заготовки в процессе резания, это снижает риск столкновений. Станок перестанет резать при столкновении с преградой. Это снижает уровень аварийности и улучшает производительность резания.
- Интеллектуальная защита хода. Автоматически контролируют рабочий диапазон поперечных балок и режущих деталей, сохраняя работу в пределах диапазона обработки. Двойная защита значительно улучшают оборудование и личную безопасность.
- Интеллектуальная система сигнализации. Все сигналы идут на интерфейс через центр управления, когда появляются ошибки при работе оборудования.
- Система автоматической смазки. Система автоматической смазки предоставляет смазку регулярно в определённом количестве для обеспечения нормальной и высокой скорости работы и имеет функции аварийного сигнала тревоги и уровня жидкости. Система значительно повышает точность резания и эффективно продлевает срок службы направляющих.
- Функция аварийного сигнала низкого давления вспомогательного газа. Предоставляет возможность отслеживания давления газов в режиме реального времени.
- WIFI дистанционная интеллектуальная помощь. Отзыв в режиме реального времени по всему миру. Предоставляют анализ неисправностей в реальном времени.
Технические характеристики Bodor A3 3000W IPG |
|
---|---|
Характеристика | Значение |
Основные параметры | |
Рабочее поле, мм | 3048х1524 |
Максимальная нагрузка на стол, кг | 750 |
Габаритные размеры станка, мм | 4508х2255х1650 |
Вес Bodor A3 3000W IPG станка, кг | 2400 |
Операционные параметры | |
Максимальная скорость перемещения по осям, м/мин | 100 |
Максимальное ускорение | 1,5G |
Точность позиционирования, мм | 0.05 |
Повторяемость, мм | 0.03 |
Оптическая система | |
Лазерный источник | 3000 Вт, BODOR |
Лазерная режущая головка | BodorGenius |
Автофокус | Есть, Емкостный датчик |
Multi-stage perforation Technology | Есть |
Smooth cutting technology | Есть |
Anti-slag protection function of double cyclones | Есть |
Кинематика, механическая часть | |
Станина | Сварная |
Сервоприводы и контроллеры приводов | Yaskawa - Япония |
Линейные направляющие, каретки | HIWIN, PMI |
Автоматическая система смазки | Есть |
Ось Z | ШВП |
Ось Х,Y | рейка шестерня |
Интеллектуальная система управления | |
Программное обеспечение с поддержкой русского языка | BODOR THINKER 3.0 |
Размер дисплея(Тачпад - сенсорная панель) | 21.5 дюйма |
WIFI беспроводное управление | Есть, + пульт |
База данных параметров резки различных материалов | Есть |
Оповещение при низком уровне давления газа | Есть |
Автоматическая регулировака давления режущего газа | O2 |
Концевые выключатели | France Schneider |
Рэле | France Schneider |
Пневмоклапаны регулировки подачи газа | Japan SMC |
Поддерживаемые форматы файлов | G код, DXF, DWG, PLT, ENG |
Систем индикации и защиты | |
Сигнализация неисправности лазера | Есть |
Сигнализация ошибок при резке | Есть |
Индикация низкого уровня давления газа | Есть |
Сигнализация неисправности системы охлаждения лазера | Есть |
Сигнальная лампа | Есть |
V0 Class Integrated Flame Retardant Injection Molded Head Shell | Есть |
Защитные очки | Есть |
Периферийные системы | |
Чиллер (водяной охладитель) | Есть |
Вытяжка | Центробежный вентилятор с центрифугой |
Другие параметры | |
Общая потребляемая мощность с установленным лазерым источником 4кВт | 29KW/68A |
Общая потребляемая мощность с установленным лазером источником 3кВт | 24KW/57A |
Общая потребляемая мощность с установленным лазером источником 2кВт | 20KW/48A |
Общая потребляемая мощность с установленным лазером источником 1,5кВт | 18KW/43A |
Общая потребляемая мощность с установленным лазером источником 1кВт | 16KW/40A |
Расходные материалы
Расходники | Цена | Срок службы/ толщины |
---|---|---|
Защитная линза | $65 | 600 часов |
Фокусная линза | $500 | 4-6 месяцев |
Коллиматорная линза | $500 | 4-6 месяцев |
Одинарное сопло 1 мм | $31 | 600часов SS/Al/Copper < 3мм |
Двойное сопло 1 мм | $31 | 600часов MS < 4мм |
Одинарное сопло 1,5 мм | $31 | 600 часов SS/Al/Copper 3-5мм |
Двойное сопло 1,5 мм | $31 | 600 часов MS 4-8мм |
Одинарное сопло 2 мм | $31 | 600 часов SS/Al/Copper > 5мм |
Двойное сопло 2 мм | $31 | 600 часов MS > 8мм |
Стандартная комплектация Bodor A3 3000W IPG
- Мощность 3000W
- Стол 3000х1500 мм
- Режущая голова BODOR GENIUS с автофокусом
- Источник лазерного излучения BODOR
- Сервомоторы YASKAWA (Japan)
- Моторедуктор YYC PMI (Taiwan)
- Электрокомпоненты Omron (Japan)
- Направляющие HIWIN (Taiwan) или PMI (Taiwan)
- Ось Z ШВП
- Ось Х,Y рейка шестерня
- Интерфейс Bodor PRO 2.0
- Система вытяжки
- Чиллер (водяной)
- Автоматическое определение расстояния до поверхности листа
- Режущая голова с автофокусом BODOR GENIUS
- Автоматическая система обнаружения препятствий
- Сварная станина
- Эргономичный пульт дистанционного управления
- Цветной монитор тачскрин диагональ 21,5 дюйма
- Автоматическая система контроля давления газов
- Автоматическая система обнаружения листового металла на рабочем столе
- Очки оператора
- Комплект ЗИП, включая сопла и линзы
- Чиллер водяной
Параметры скорости резки металлов лазером
Сравнительные характеристики скорости резки черной стали, м/мин |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Толщина, мм | 1000 Вт | 1500 Вт | 2000 Вт | 3000 Вт | 4000 Вт | 6000 Вт | ||||
1 мм | 8.0-10 | 15-26 | 24-30 | 30-40 | 33-43 | 35-44 | ||||
2 мм | 4.0-6.5 | 4.5-6.5 | 4.7-6.5 | 4.8-7.5 | 15-25 | 20-28.0 | ||||
3 мм | 2.4-3.0 | 2.6-4.0 | 3.0-4.8 | 3.3-5.0 | 7.0-12 | 13-17 | ||||
4 мм | 2.0-2.4 | 2.5-3.0 | 2.8-3.5 | 3.0-4.2 | 3.0-4.0 | 3.0-4.5 | ||||
5 мм | 1.5-2.0 | 2.0-2.5 | 2.2-3.0 | 2.6-3.5 | 2.7-3.6 | 3.0-4.2 | ||||
6 мм | 1.4-1.6 | 1.6-2.2 | 1.8-2.6 | 2.3-3.2 | 2.5-3.4 | 2.5-3.5 | ||||
8 мм | 0.8-1.2 | 1.0-1.4 | 1.2-1.8 | 1.8-2.6 | 2.0-3.0 | 2.2-3.2 | ||||
10 мм | 0.6-1.0 | 0.8-1.1 | 1.1-1.3 | 1.2-2.0 | 1.5-2.4 | 1.8-2.5 | ||||
12 мм | 0.5-0.8 | 0.7-1.0 | 0.9-1.2 | 1.0-1.6 | 1.2-1.8 | 1.2-2.0 | ||||
14 мм | 0.5-0.7 | 0.7-0.8 | 0.9-1.4 | 0.9-1.2 | 1.2-1.8 | |||||
16 мм | 0.6-0.7 | 0.7-1.0 | 0.8-1.0 | 0.8-1.3 | ||||||
18 мм | 0.4-0.6 | 0.6-0.8 | 0.6-0.9 | 0.6-0.9 | ||||||
20 мм | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | |||||||
22 мм | 0.4-0.8 | 0.4-0.8 | ||||||||
25 мм | 0.3-0.5 |
Сравнительные характеристики скорости резки нержавейки, м/мин |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Толщина, мм | 1000 Вт | 1500 Вт | 2000 Вт | 3000 Вт | 4000 Вт | 6000 Вт | ||||
1 мм | 18-25 | 20-27 | 24-30 | 30-35 | 32-45 | 42-52 | ||||
2 мм | 5-7.5 | 8.0-12 | 9.0-15 | 13-21 | 16-28 | 20-33 | ||||
3 мм | 1.8-2.5 | 3.0-5.0 | 4.0-6.5 | 6.0-10 | 7.0-15 | 15-22 | ||||
4 мм | 1.2-1.3 | 1.2-2.4 | 3.0-4.5 | 4.0-6.0 | 5.0-8.0 | 10-15 | ||||
5 мм | 0.6-0.7 | 0.7-1.3 | 1.8-2.5 | 3.0-5.0 | 3.5-5.0 | 8.0-12 | ||||
6 мм | 0.7-1.0 | 1.2-2.0 | 2.0-4.0 | 2.5-4.5 | 4.8-8.0 | |||||
8 мм | 0.7-1.0 | 1.5-2.0 | 1.2-2.0 | 3.0-4.0 | ||||||
10 мм | 0.6-0.8 | 0.8-1.2 | 1.6-2.5 | |||||||
12 мм | 0.4-0.6 | 0.5-0.8 | 0.8-1.5 | |||||||
14 мм | 0.4-0.6 | 0.6-0.8 | ||||||||
20 мм | 0.3-0.5 | |||||||||
25 мм | 0.2-0.4 | |||||||||
30 мм | ||||||||||
40 мм |
Сравнительные характеристики скорости резки алюминия, м/мин |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Толщина, мм | 1000 Вт | 1500 Вт | 2000 Вт | 3000 Вт | 4000 Вт | 6000 Вт | ||||
1 мм | 6.0-10 | 10-20 | 15-25 | 25-38 | 35-45 | 42-55 | ||||
2 мм | 2.8-3.6 | 5.0-7.0 | 7-10 | 10-18 | 13-24 | 20-40 | ||||
3 мм | 0.7-1.5 | 2.0-4.0 | 4.0-6.0 | 6.5-8.0 | 7.0-13 | 15-25 | ||||
4 мм | 1.0-1.5 | 2.0-3.0 | 3.5-5.0 | 4.0-5.5 | 9.5-12 | |||||
5 мм | 0.7-1.0 | 1.2-1.8 | 2.5-3.5 | 3.0-4.5 | 5.0-8.0 | |||||
6 мм | 0.7-1.0 | 1.5-2.5 | 2.0-3.5 | 3.8-5.0 | ||||||
8 мм | 0.6-0.8 | 0.7-1.0 | 0.9-1.6 | 2.0-2.5 | ||||||
10 мм | 0.4-0.7 | 0.6-1.2 | 1.0-1.5 | |||||||
12 мм | 0.3-0.45 | 0.4-0.6 | 0.8-1.0 | |||||||
16 мм | 0.3-0.4 | 0.5-0.8 | ||||||||
20 мм | 0.5-0.7 | |||||||||
25 мм | 0.3-0.5 | |||||||||
30 мм |
Сравнительные характеристики скорости резки латуни, м/мин |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Толщина, мм | 1000 Вт | 1500 Вт | 2000 Вт | 3000 Вт | 4000 Вт | 6000 Вт | ||||
1 мм | 6.0-10 | 8.0-13 | 10-16 | 20-35 | 25-35 | 35-45 | ||||
2 мм | 2.8-3.6 | 3.0-4.5 | 4.5-7.5 | 6.0-10 | 8.0-12 | 20-30 | ||||
3 мм | 0.5-1.0 | 1.5-2.5 | 2.5-4.0 | 4.0-6.0 | 5.0-8.0 | 12-18 | ||||
4 мм | 1.0-1.6 | 1.5-2.0 | 3.0-5.0 | 3.2-5.5 | 5.0-8.0 | |||||
5 мм | 0.5-0.7 | 0.9-1.2 | 1.5-2.0 | 2.0-3.0 | 4.5-6.0 | |||||
6 мм | 0.4-0.7 | 1.0-1.8 | 1.4-2.0 | 3.0-4.5 | ||||||
8 мм | 0.5-0.7 | 0.7-1.2 | 1.6-2.2 | |||||||
10 мм | 0.2-0.5 | 0.8-1.2 | ||||||||
12 мм | 0.2-0.4 | |||||||||
14 мм |
Комплектация за дополнительную плату
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Отзывы о Bodor A3 3000W IPG:
Отзывов пока нет, но ваш может быть первым.Габариты в упаковке ДхШхВ, мм: 4508x2255x1650
Способ получения товара в Санкт-Петербурге
Лазерный станок для резки металла с ЧПУ Bodor A3 3000W с доставкой в г. Санкт-Петербург: подробные условия и стоимостьСопутствующие товары
Похожие товары
Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!
Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!
