Модель: | LF60M-1500W |
|
Производитель: | G-WEIKE | |
Сертификат: | Официальный дилер |
- Описание
- Дополнительная оснастка
-
Документы
-
Видео
- Комментарии
- Отзывы

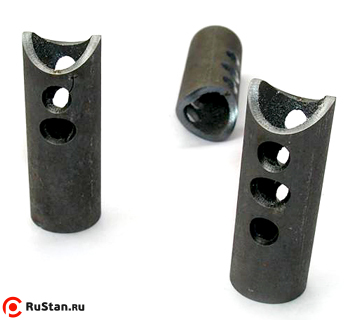

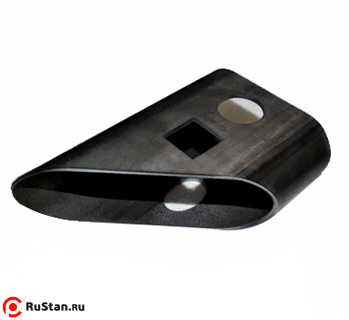

Установка лазерной резки труб LF60M-1500W с источником Raycus 1500 ватт предназначена для вырезки отверстий различных форм в ней.

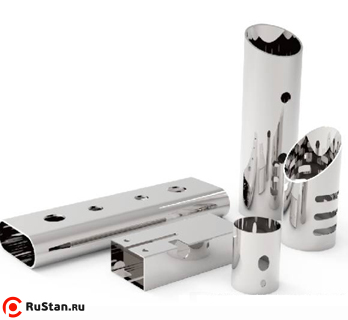

Станок предназначен для резки трубы различного сечения (круглые, квадратные, прямоугольные и т.д.)., а также позволяет осуществлять гравировку металла.
В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником фирмы Raycus или IPG со сроком службы до 100 000 часов.
Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.
Особенности оптоволоконного лазера
- в 3 раза быстрее по сравнению с другими машинами лазерной резки. Оси оборудованы серво двигателями и драйверами, что помогает достичь скорости 120 м/мин.
- оптоволоконный лазер является «зеленой» технологией, т.е. сохраняет до 50% электроэнергии;
- нет потребности смешивания лазерных газов;
- нет потребности в оптических расходниках;
- нет потребности в таких компонентах, как траектория луча, направляющее зеркало, кварцевая трубка, центробежный вентилятор и т.д.;
- экономия стоимости каждой детали на 50% с эффективностью работы 24 часа в сутки;
- предотвращает производственные дефекты путем автоматизации;
- расширенные возможности резки отражающих материалов, таких как алюминий, железо, латунь и т.д., получая при этом отличное качество реза и поверхности;
- высокопрочная конструкция оборудована широко известным в мире оборудованием, которое позволяет работать непрерывно даже при высоких нагрузках;
- основными принципами производства являются дизайн, высокий уровень технологий и качество.
Технические характеристики |
|
---|---|
Характеристика | Значение |
Основные параметры | |
Диапазон размеров труб |
Круглая труба ⌀20-200мм
Квадратная труба □20 - □150мм (□175 опция) |
Эффективная длина резки труб, мм | 6000 |
Максимальный вес обрабатываемой трубы, кг | 200 (35кг/м) |

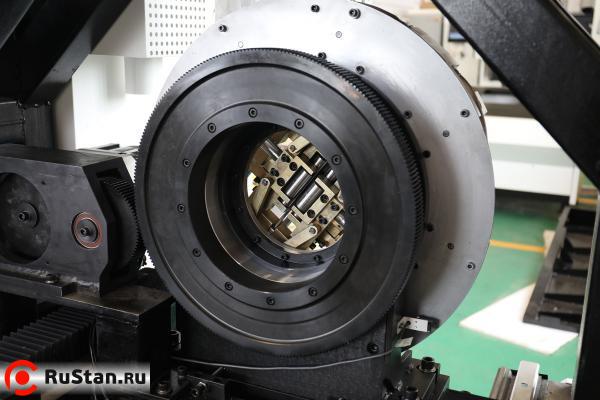

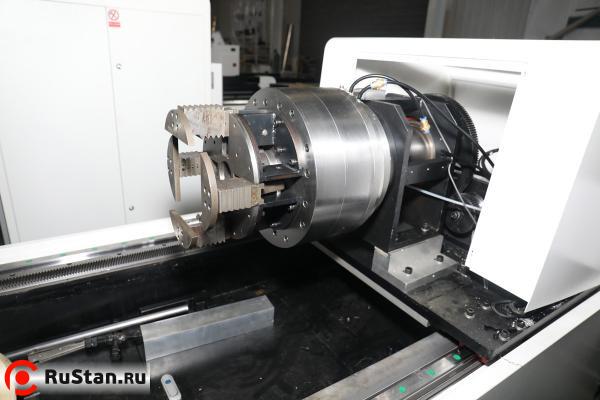

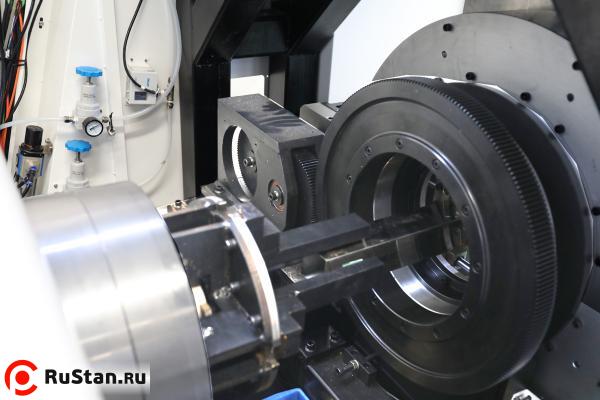

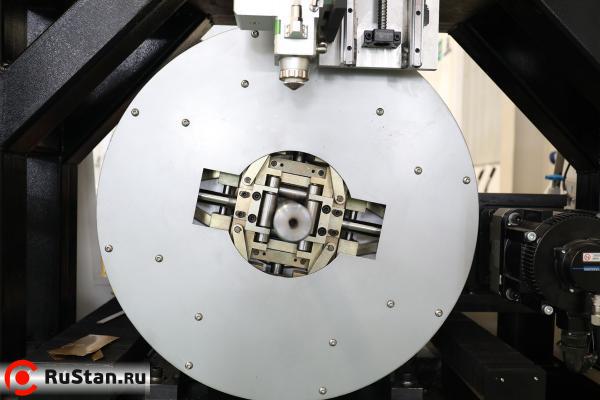

Тип патрона | пневматический |
Угол поворота патрона, градусов | 360 |
Макс. скорость вращения | 120RPM |
Операционные параметры | |
Макс. скорость передвижения оси X, м/мин | 40 |
Макс. скорость передвижения оси Y, м/мин | 30 |
Максимальное ускорение | 1G |
Точность позиционирования, мм | 0.05 |
Повторяемость, мм | 0.03 |
Оптическая система | |
Лазерный источник | 1000Вт, Raycus |
Лазерная режущая головка | Raytools |
Автофокус | Есть, Емкостный датчик |
Кинематика, механическая часть | |
Станина | Сварная |
Сервоприводы и контроллеры приводов | Panasonic, Yaskawa - Япония |
Линейные направляющие, каретки | HIWIN |
Ось Z | ШВП TBI |
Ось Х,Y | рейка шестерня YYC (Тайвань) |
Интеллектуальная система управления | |
Программное обеспечение с поддержкой русского языка | TUBEPRO |
WIFI беспроводное управление | Есть, + пульт |
База данных параметров резки различных материалов | Есть |
Концевые выключатели | France Schneider |
Рэле | France Schneider |

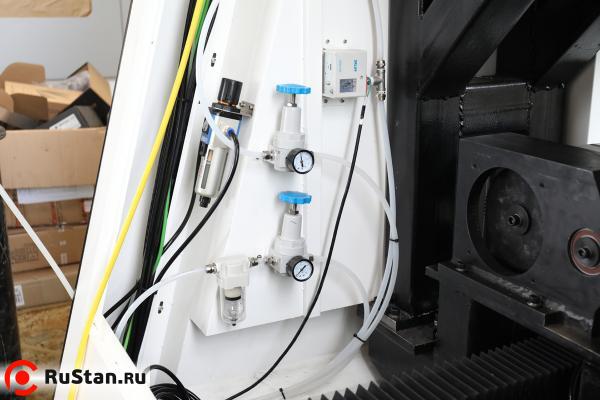

Пневмоклапаны регулировки подачи газа | Airtac (Тайвань) |
Поддерживаемые форматы файлов | DXF, IGS(для труб) |
Систем индикации и защиты | |
Сигнализация неисправности лазера | Есть |
Сигнализация ошибок при резке | Есть |
Индикация низкого уровня давления газа | Есть |
Сигнализация неисправности системы охлаждения лазера | Есть |
Сигнальная лампа | Есть |
Защитные очки | Есть |
Периферийные системы | |
Чиллер (водяной охладитель) | Есть |
Вытяжка | Центробежный вентилятор с центрифугой |
Другие параметры | |
Общая потребляемая мощность с установленным лазером источником 1,5кВт | 17kW/ |
Габаритные размеры станка, мм | 11900*1580*2260 |
Вес LF60M-1500W станка, кг | 5400 |
Стандартная комплектация
- Мощность 1500W
- Режущая голова Raytools с автофокусом
- Источник Raycus
- Сервомоторы YASKAWA (Japan)
- Моторедуктор YYC PMI (Taiwan)
- Электрокомпоненты Omron (Japan)
- Направляющие HIWIN (Taiwan) или PMI (Taiwan)
- Ось Z ШВП
- Ось Х,Y рейка шестерня
- Система вытяжки
- Чиллер (водяной)
Комплектация за дополнительную плату
