27 900 руб.
с НДС - на 15.11.2024 г.
| Модель: |  |
JRMLS-1 |
| Артикул: | |
10000079 |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
В наличии с декабря 2018

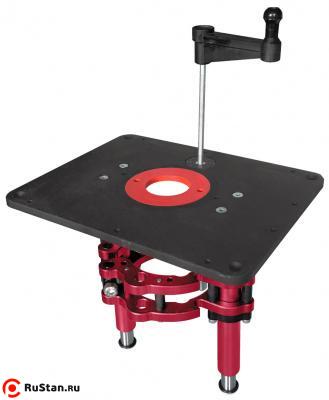

Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1 или другого подобного с цилиндрическим корпусом диаметром 98-107 мм.
Для монтажа устройства в поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластину кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего ввинчивают и затягивают крепежные винты.
С верхней стороны расположено отверстие для рукоятки подъема/ опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма или примерно на 1,6 мм. Ходовой винт оборудован гайкой, играющей роль концевого упора; она вращается от руки, после ослабления стопорного винта.
Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить на другое.
Особенности
- Подъем/ опускание фрезерного двигателя съемной рукояткой
- Угловая шкала для контроля высоты подъема
- Регулируемый концевой упор верхнего положения
- Съемная вставка-кольцо в установочную площадку
- Регулировочные винты для установки площадки заподлицо с поверхностью стола
Технические характеристики JRMLS-1 | |
|---|---|
| Характеристика | Значение |
| Размеры монтажной пластины (ДхШхВ) | 298х235х10 мм |
| Диаметр зажима для фрезерного мотора | 98-107 мм |
| Ход шпинделя (подъем) | 80 мм |
| Диаметр отверстия стола под проставочное кольцо | 98,3 мм |
| Внешний (внутренний) диаметр проставочного кольца | 98,3 (50,8) мм |
| Габаритные размеры (ДхШхВ) | 298х235х270 мм |
| Вес JRMLS-1 | 4,8 кг |
Комплектация
- Рукоятка подъема/ опускания
- Кольцо проставочное 50 мм со спецключом
- Комплект винтов и кронштейнов для крепления
