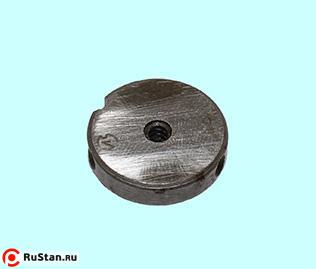

Плашка М 3,0 (0,5) dнар.20мм ХВСГ 6h бесстружечная

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ. Плашка выполнена в развитие ГОСТ 8860-74 как цельный инструмент из одной детали. Центральное отверстие плашки содержит прерывистую резьбу, каждый из резьбовых участков которой расположен в шахматном порядке и является клиновым резьбообразующим элементом плашки. Резьбообразующий элемент плашки имеет форму изогнутой по цилиндрической поверхности усеченной пирамиды с ромбическим основанием. Большая диагональ основания располагается по винтовой линии выдавливаемой резьбы, а сечение резьбообразующего элемента в его средней части, оответствует профилю выдавливаемой резьбы. При относительном вращении плашки и обрабатываемого резьбового стержня в зоне контакта происходит формирование резьбы за счет пластической деформации материала стержня клиновыми резьбообразующими элементами плашки, имеющими внутренний диаметр меньше, чем наружный диаметр заготовки резьбового стержня. В качестве обрабатываемых плашками материалов могут быть конструкционные стали, цветные металлы и их сплавы, а также другие материалы, подверженные пластической деформации в холодном состоянии в пределах получения профиля резьбы с использованием смазки и СОЖ. Плашки бесстружечные обладают рядом преимуществ по сравнению с плашкой круглой по ГОСТ 9740-71 в том числе: -стойкость на 20% больше; -производительность на 30% выше; -качество выдавливаем резьбы не зависит от кривезны стержня. Рекомендуемая скорость выдавливания для плашки М3 (0,5) {ХВСГ) м/мин - 2 +/- 0,2 ГОСТ 19256-73
