Желобонакатный станок STALEX G12D
285 600 руб.
с НДС - на 22.11.2024 г.
| Модель: |  |
G12D |
| Артикул: | |
G12D |
| Производитель: |  |
STALEX |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Желобонакатный станок STALEX G12D предназначен для накатки желобков на стальных трубах с фактическим наружным диаметром от 33,5мм до 325мм (или от 1" до 12" - условный проход трубы). Станок поставляется с регулируемой одностоечной опорой для поддержки трубы.

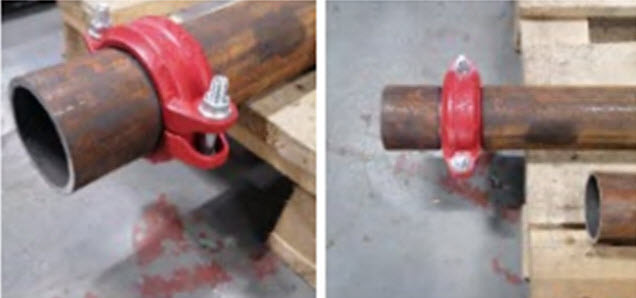

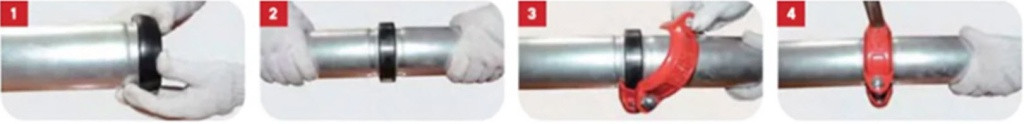

Для пазовых соединений с помощью специальных хомутов или муфт (называются «грувлок»). Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отросли. Быстрое обучение работы со станком. Ролик производит накатку желоба, путём вдавливания во внутрь. Регулируется только глубина желобка, остальные параметры стандартизированы (такие как расстояние от края трубы и ширина желобка) и зависят от диаметра трубы.
Особенности
- Низкий уровень шума при работе станка.
- Легко продавливает материал трубы путем продавливания ролика в трубу.
- Отсутствие абразивной пыли, стружки, искр, или открытого пламени.
- Быстрая накатка желобков на стальных трубах с минимальным шумом (тихая работа), быстрый монтаж получаемых изделий.
- Корпус станка защищен от образования коррозии.
- Станки нашли широкое применение в операциях с последующим соединением труб, без дополнительных операций – таких как резьбовое соединение/сварное соединение.
- Прочная и надёжная конструкция для применения в цеху или на объекте (применяются при монтаже трубопроводных систем), для систем водо и теплоснабжения.

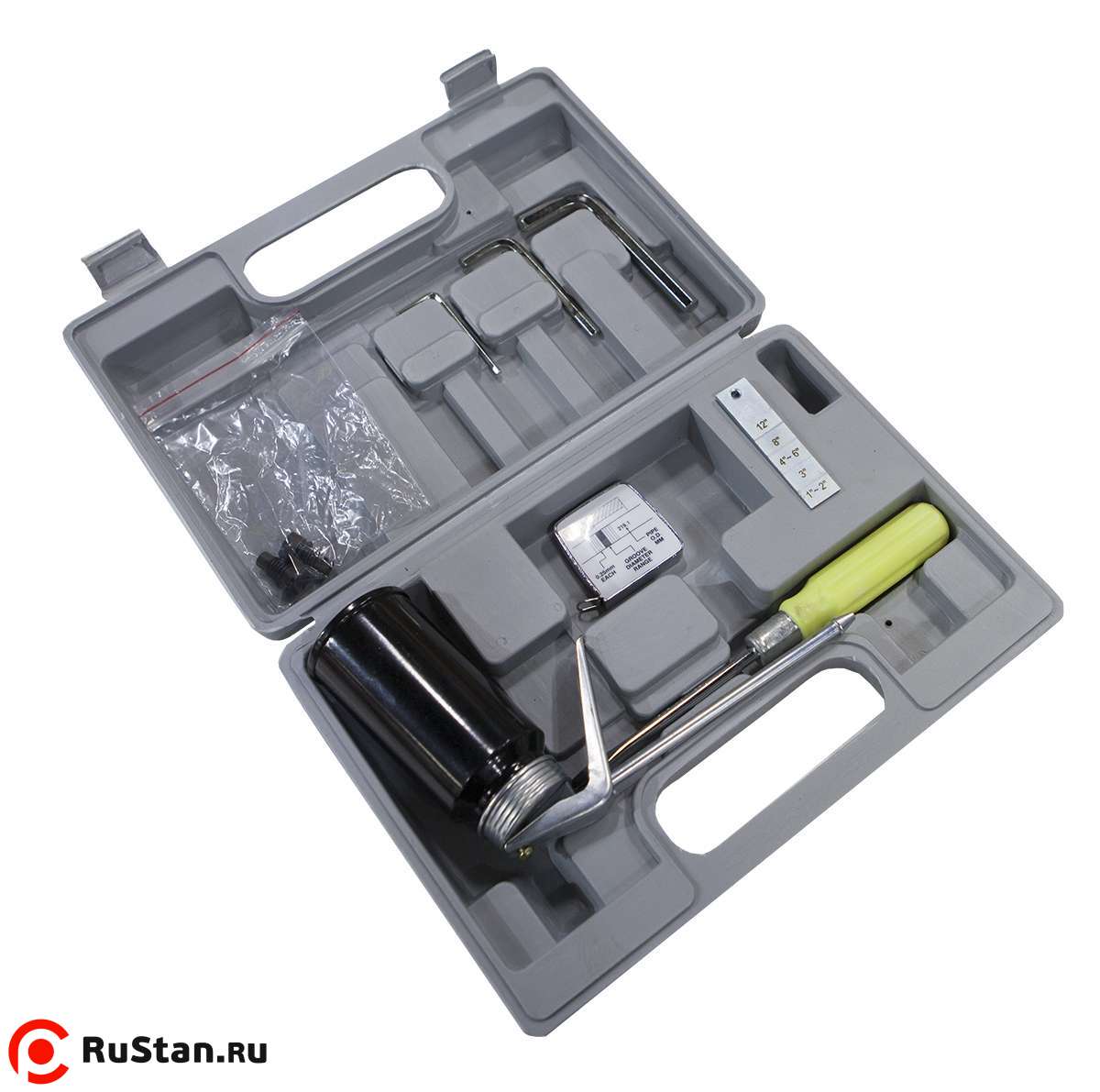

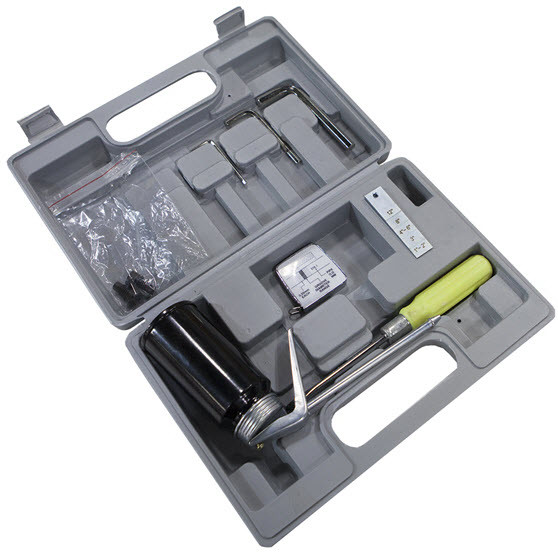

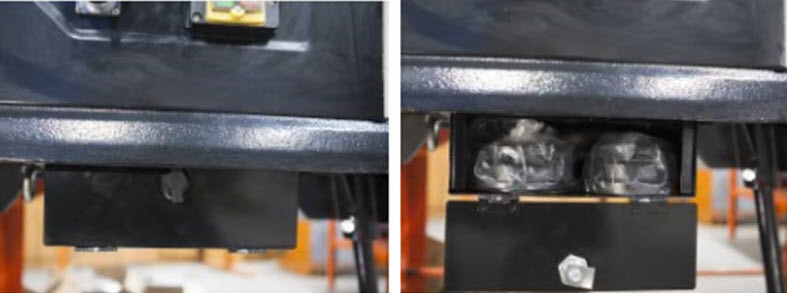

Содержимое кейса с инструментом:
- Маслёнка – 1шт.
- Шаблон – 1шт.
- Отвертка – 1шт.
- Шестигранник – 3шт.
- Мерная лента – 1шт.
- Регулировочный винт – 2шт.

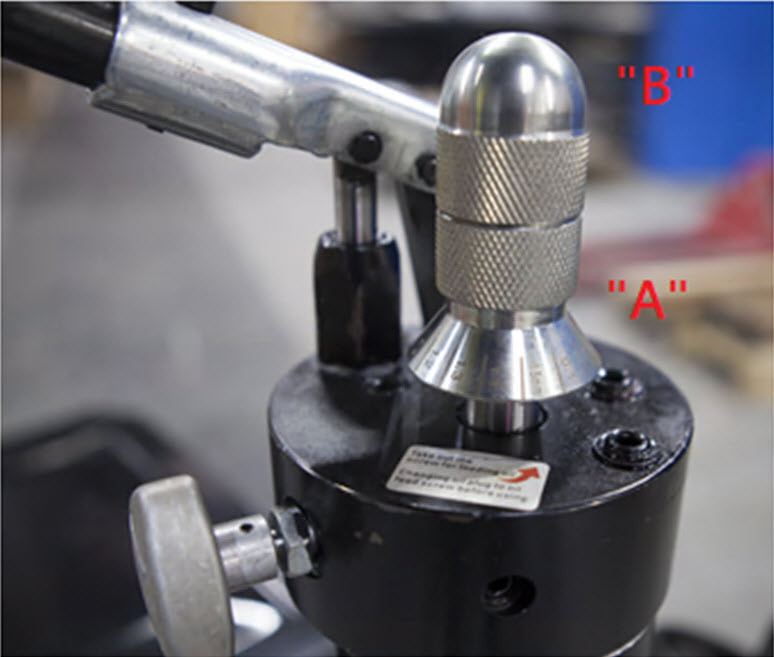

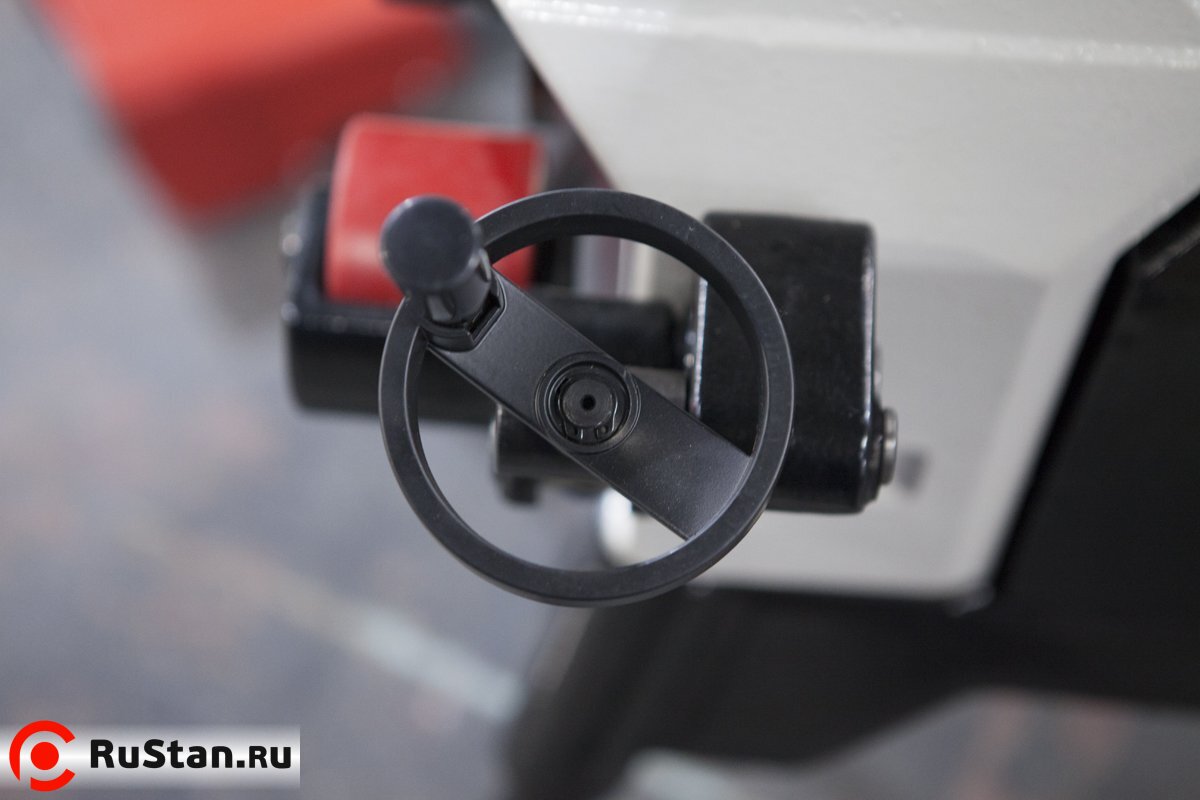

- маховик «В»
- маховик «А»

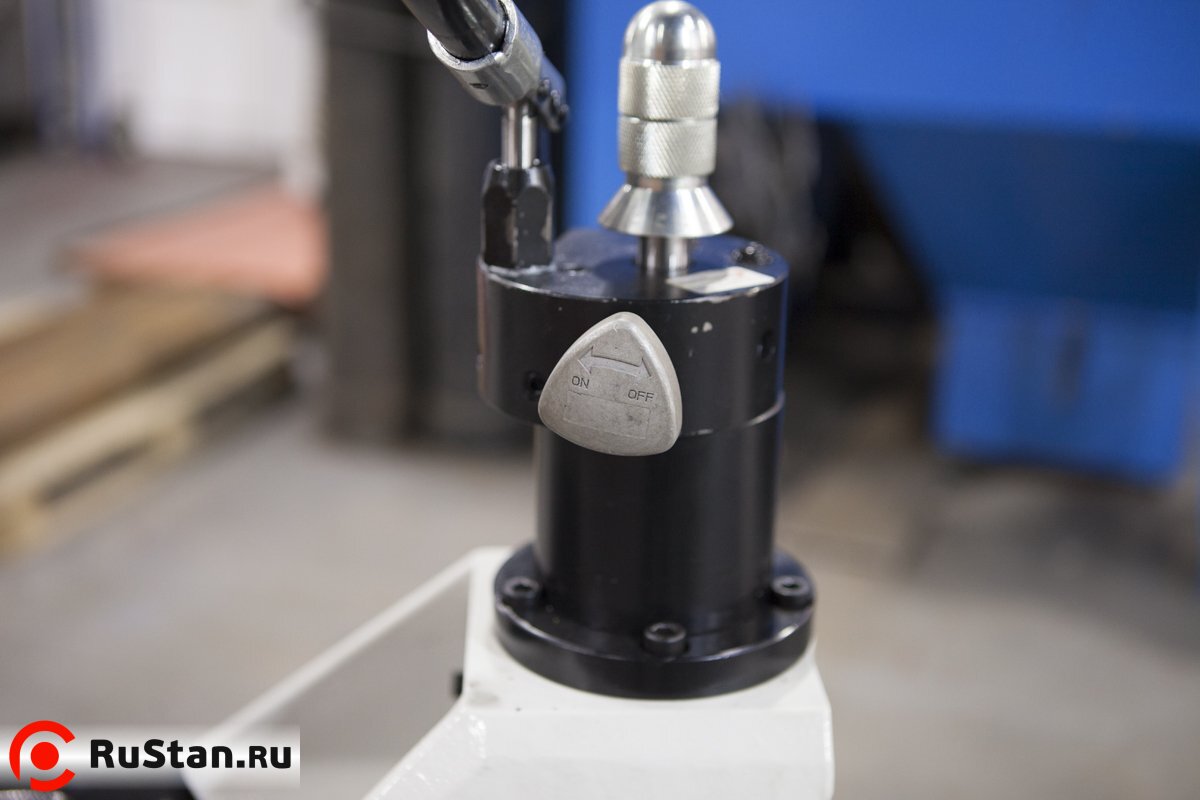

- ручка выключения

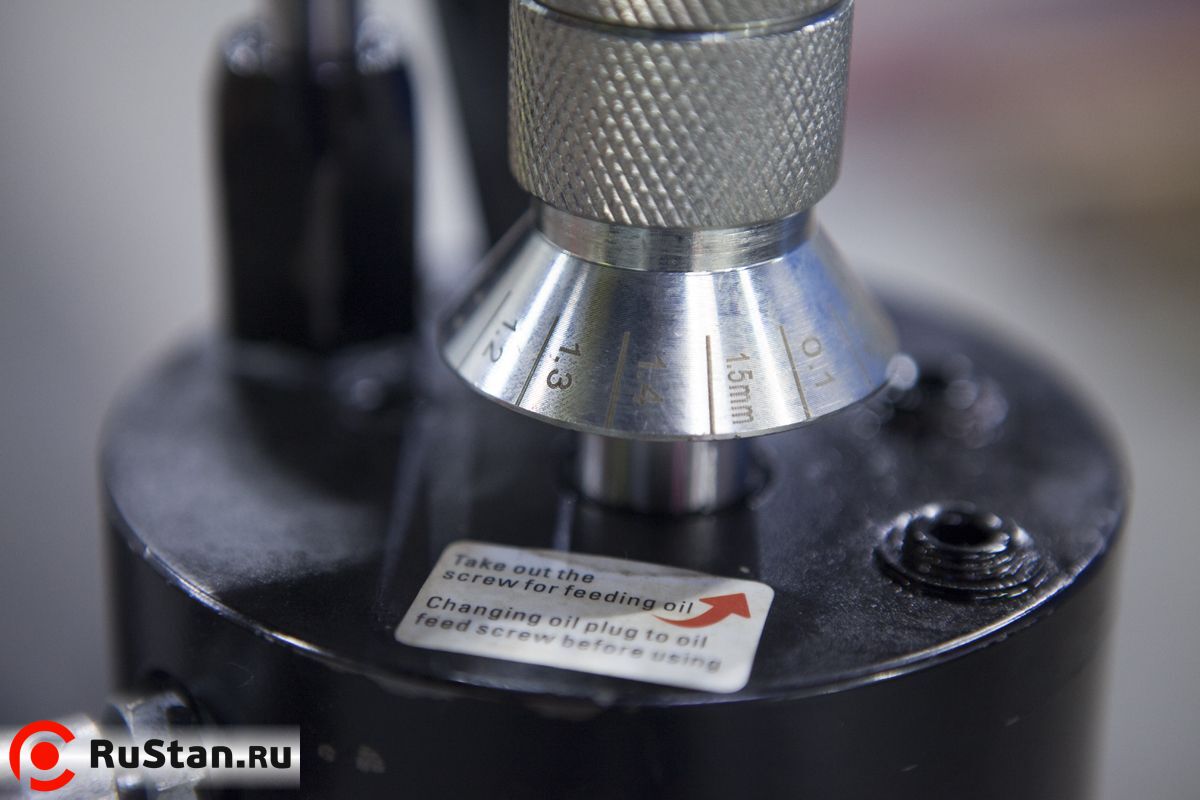

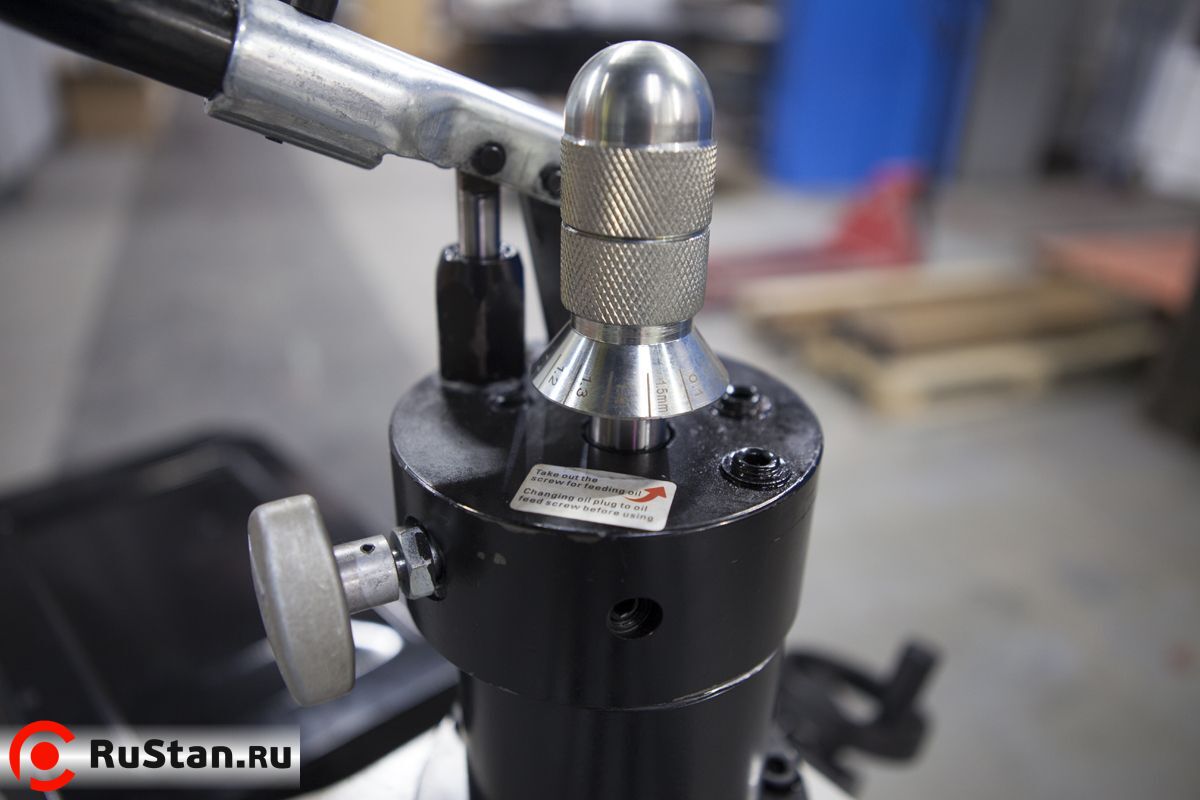

На маховике «А» размещена шкала расчёта глубины, по которой можно регулировать глубину без шаблона (например, при утере шаблона).
- одно деление шкалы 0,1мм = движению верхнего ролика 0,1мм
- один оборот маховика «А» = 1,5мм движению верхнего ролика

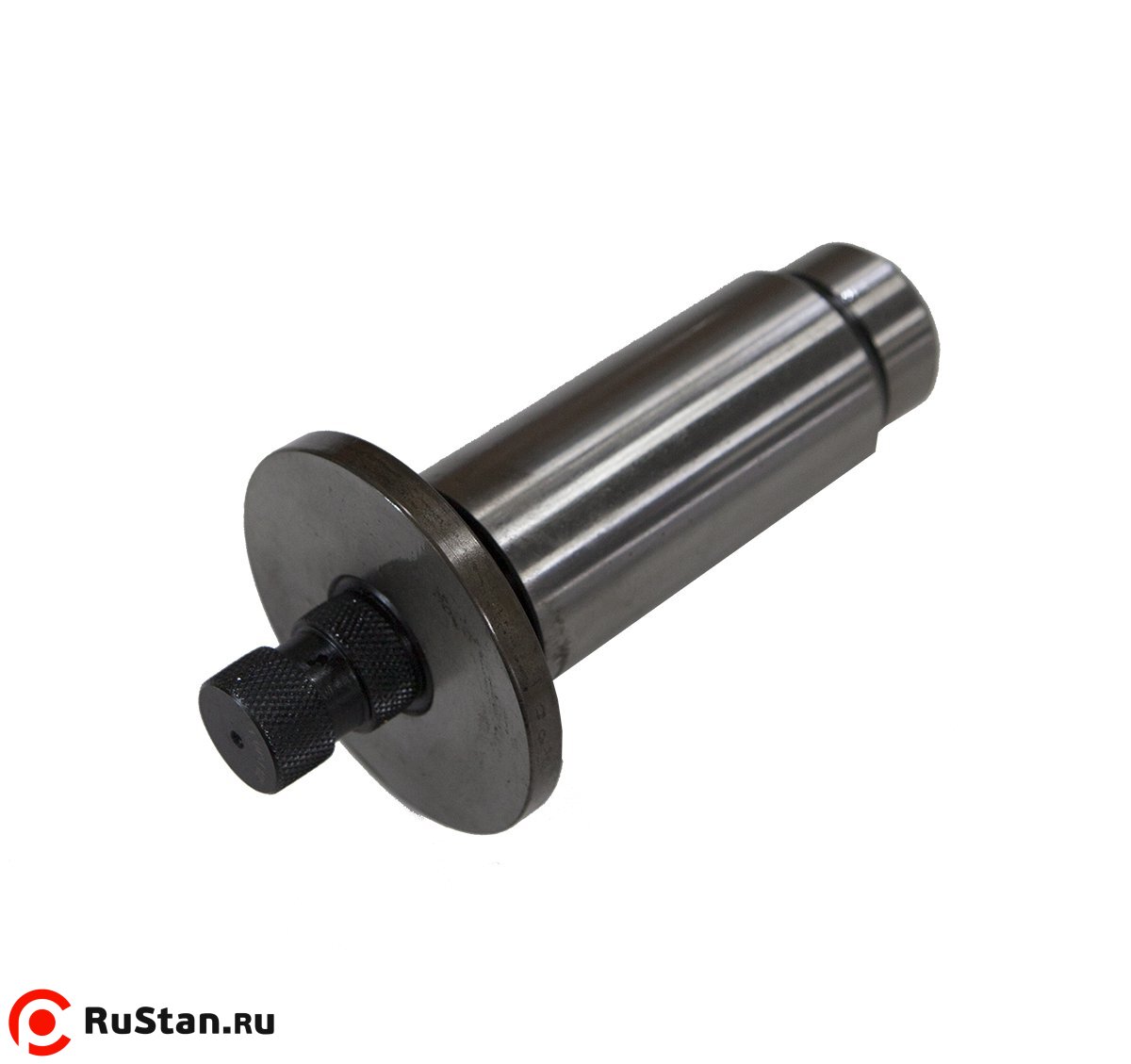

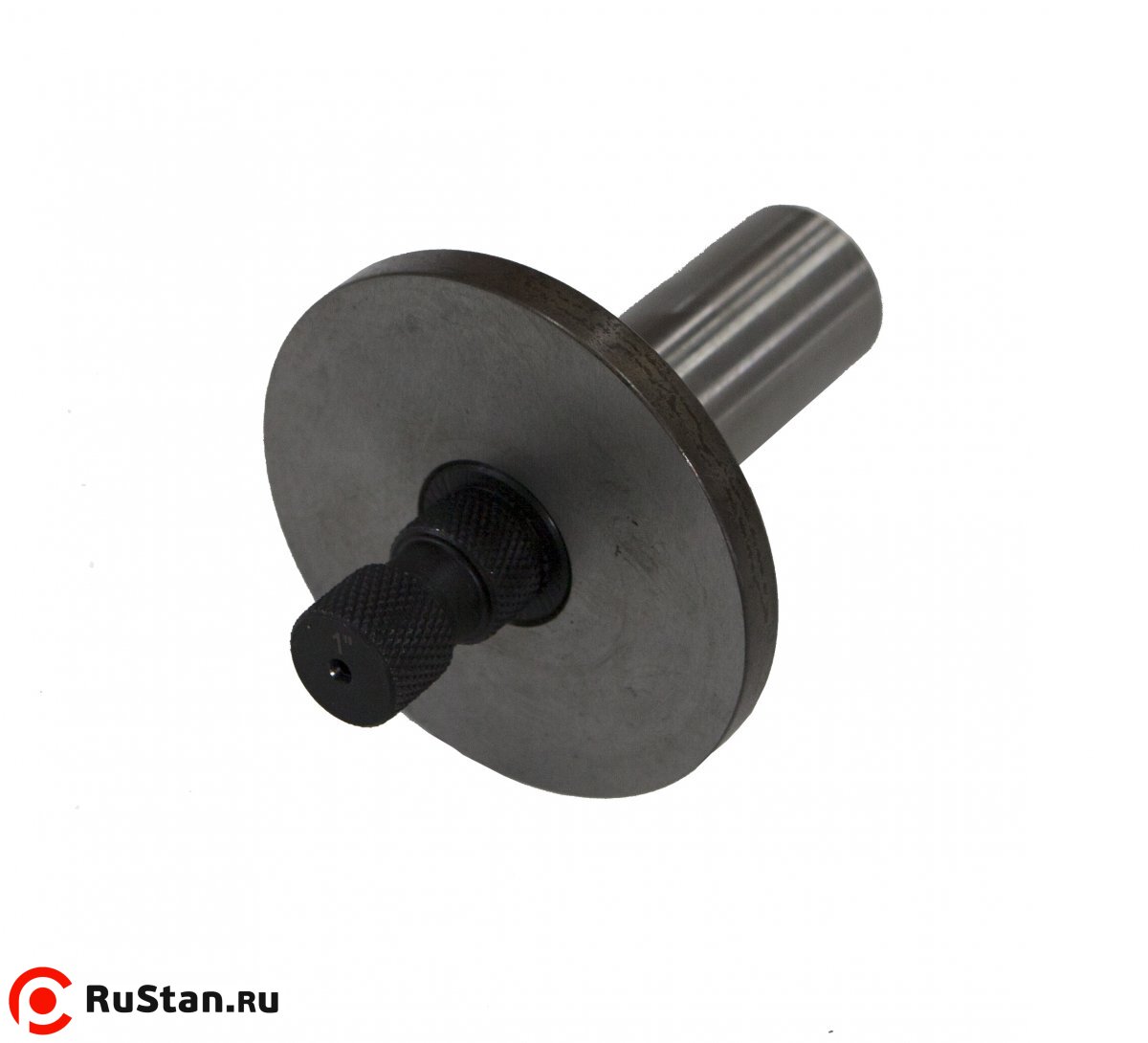

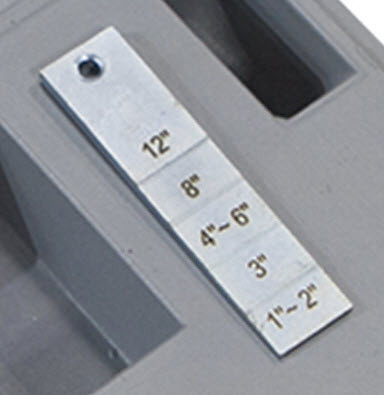

Шаблон

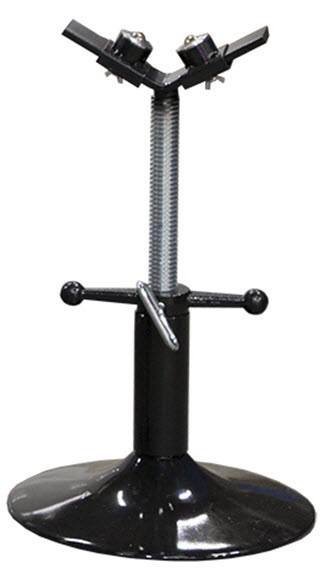

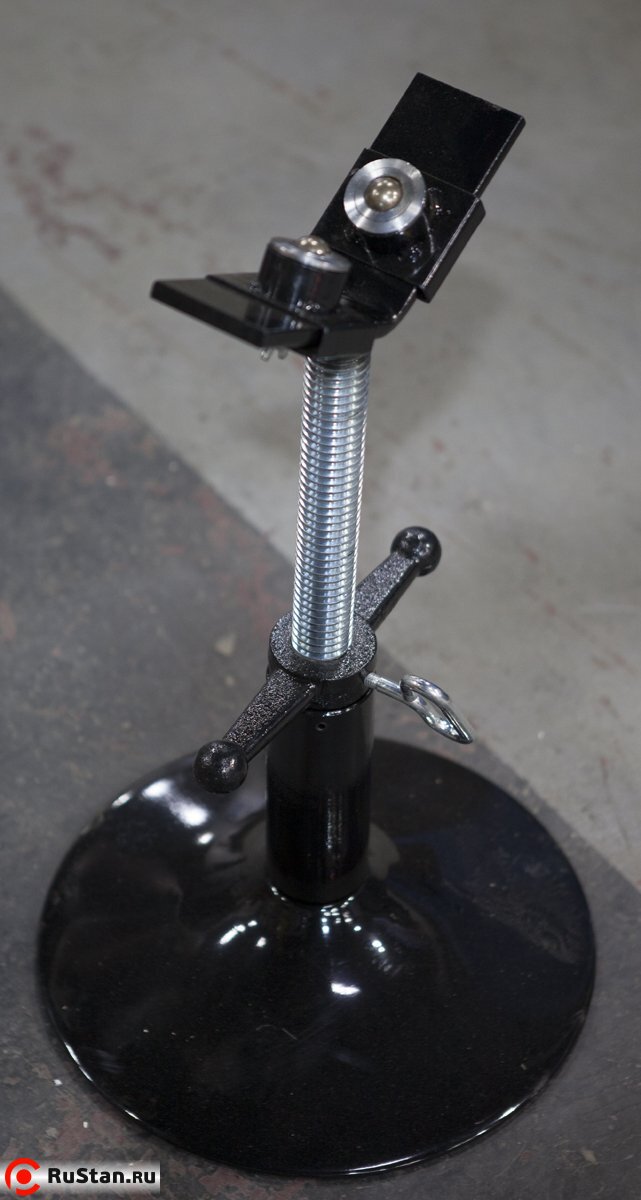

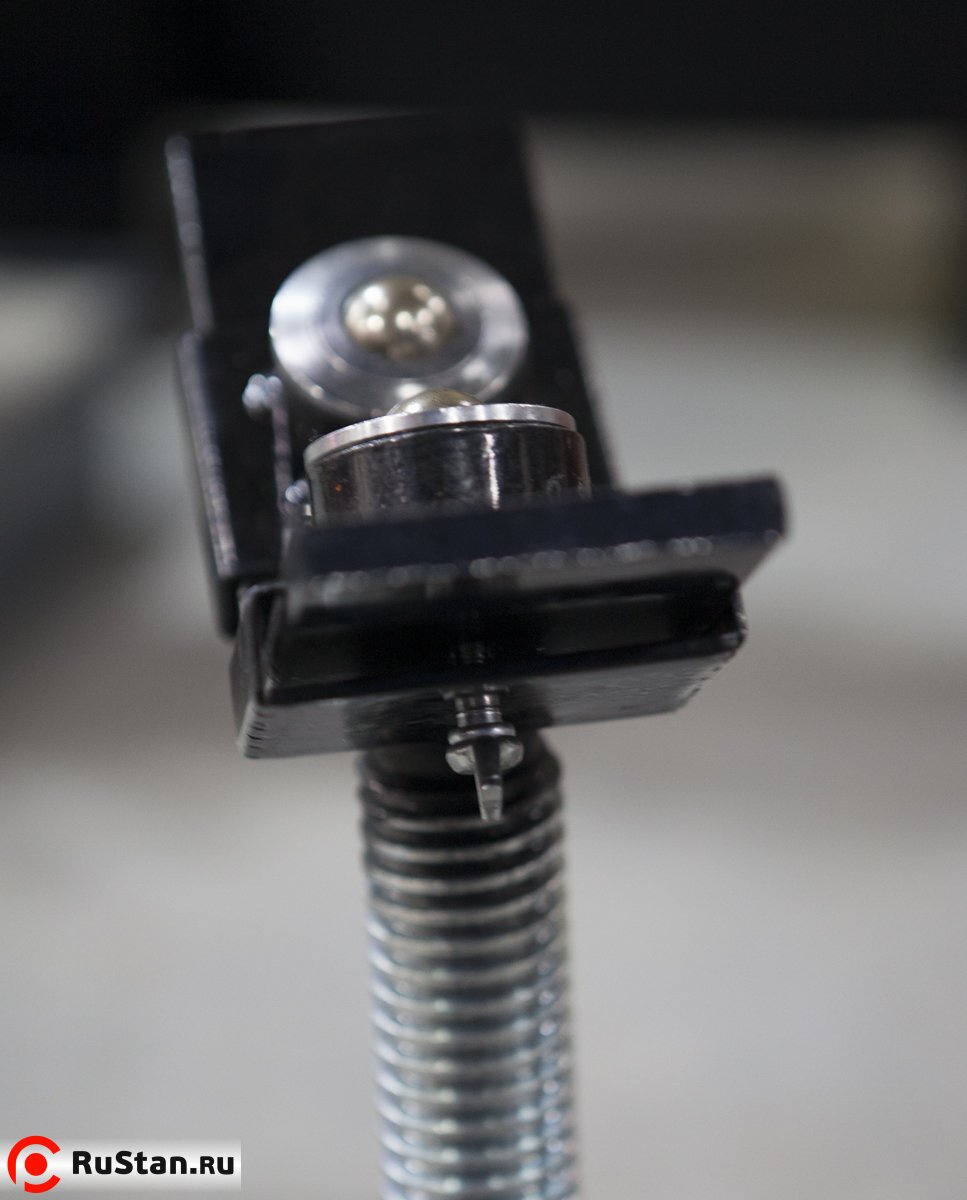

Одностоечная опора для труб
Используется для предотвращения повреждения оснастки для накатки желобков. Неправильная поддержка трубы приводит к сокращению срока службы оснастки для накатки желобков. При резке труб диаметром 8 дюймов или более следует использовать дополнительные опоры.

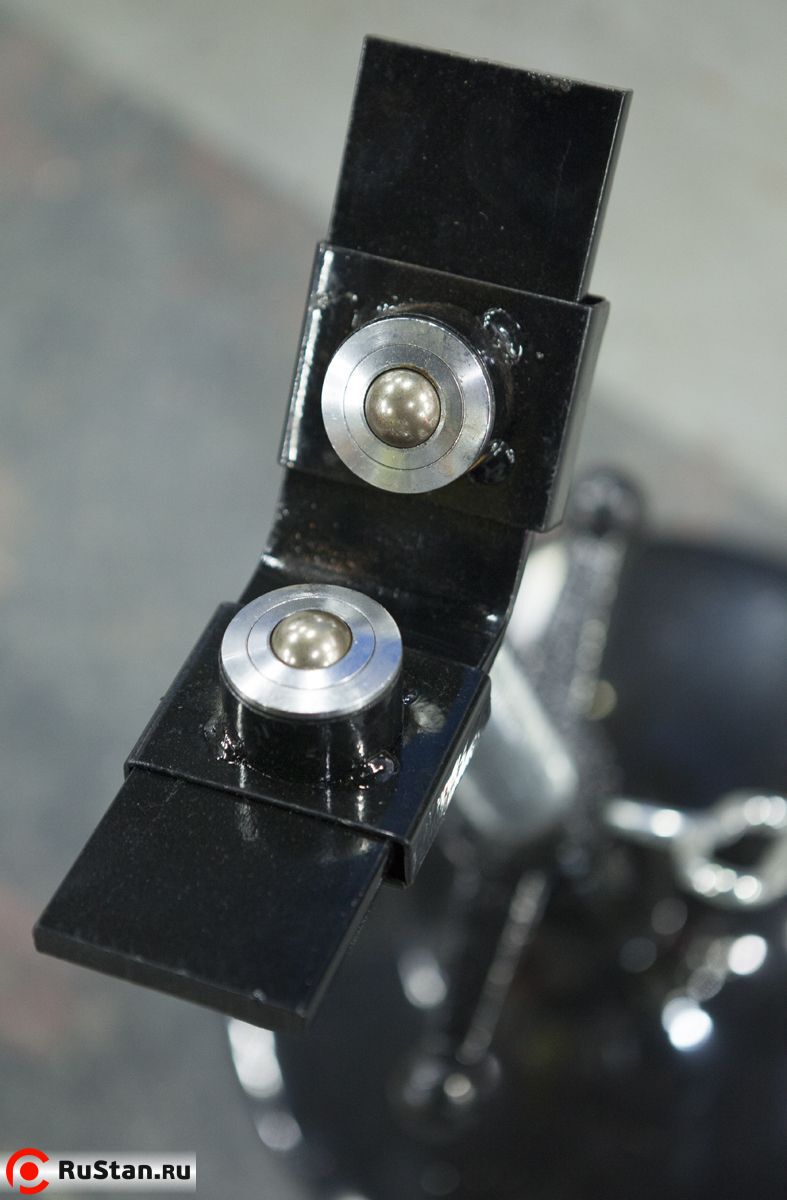

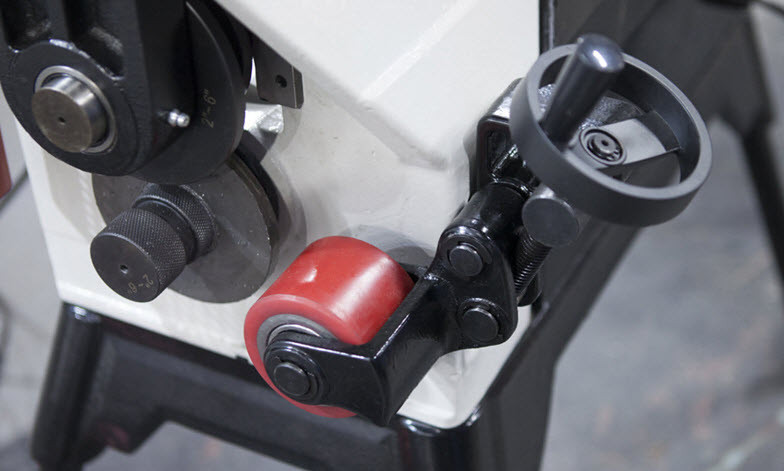

Узел поддержки труб крупного диаметра

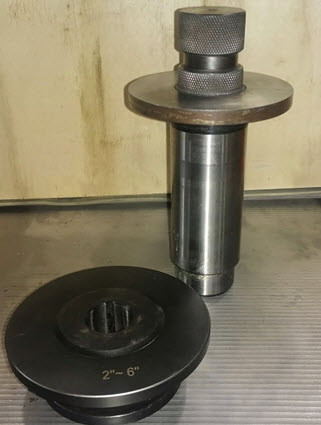

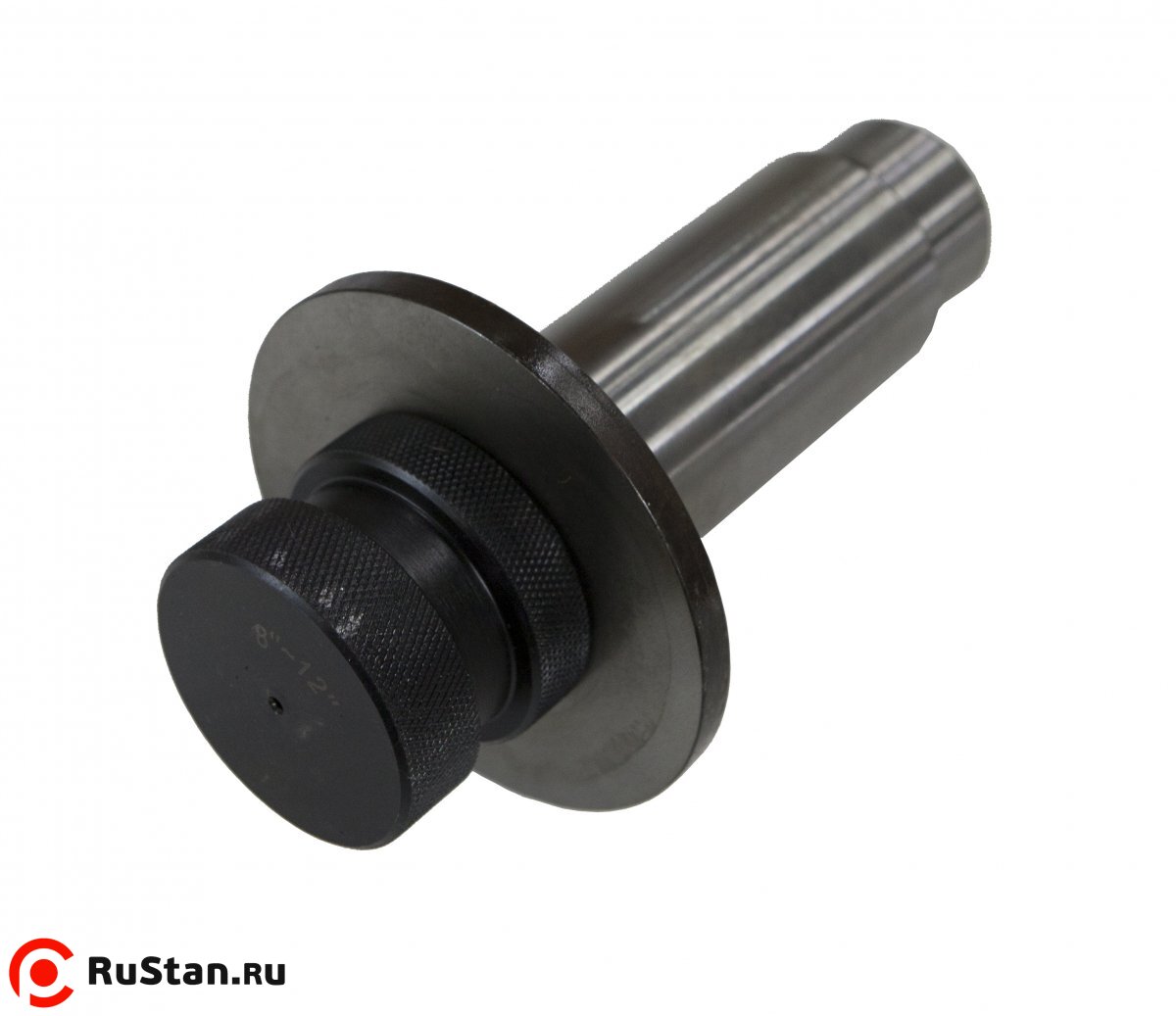

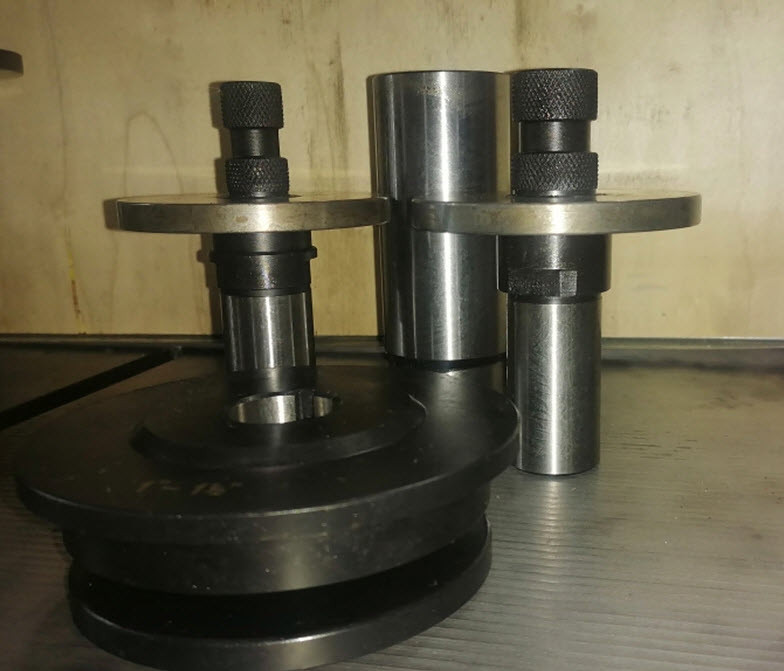

4 комплекта верхних накаточных роликов и нижних ведущих роликов
2 комплекта состоят из:
- верхний накаточный ролик 1ʺ (без стандартного хвостовика) – 1шт
- верхний накаточный ролик 1 1/4ʺ~ 1 1/2ʺ (без стандартного хвостовика) – 1шт
- универсальный стандартных хвостовик – 1шт
- нижний ведущий ролик 1 ~ 1 1/2ʺ – 1шт
3-ий комплект состоит из:
- верхний накаточный ролик 2ʺ~ 6ʺ– 1шт
- нижний ведущий ролик 2ʺ~ 6ʺ – 1шт

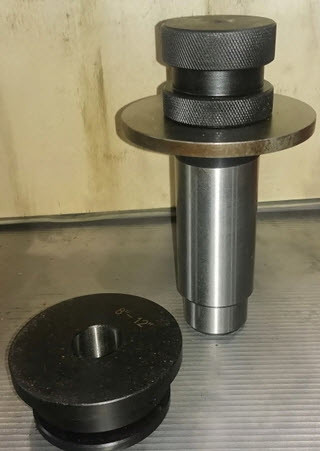

4-ий комплект состоит из:
- верхний накаточный ролик 8ʺ~ 12ʺ– 1шт
- нижний ведущий ролик 8ʺ~ 12ʺ – 1шт

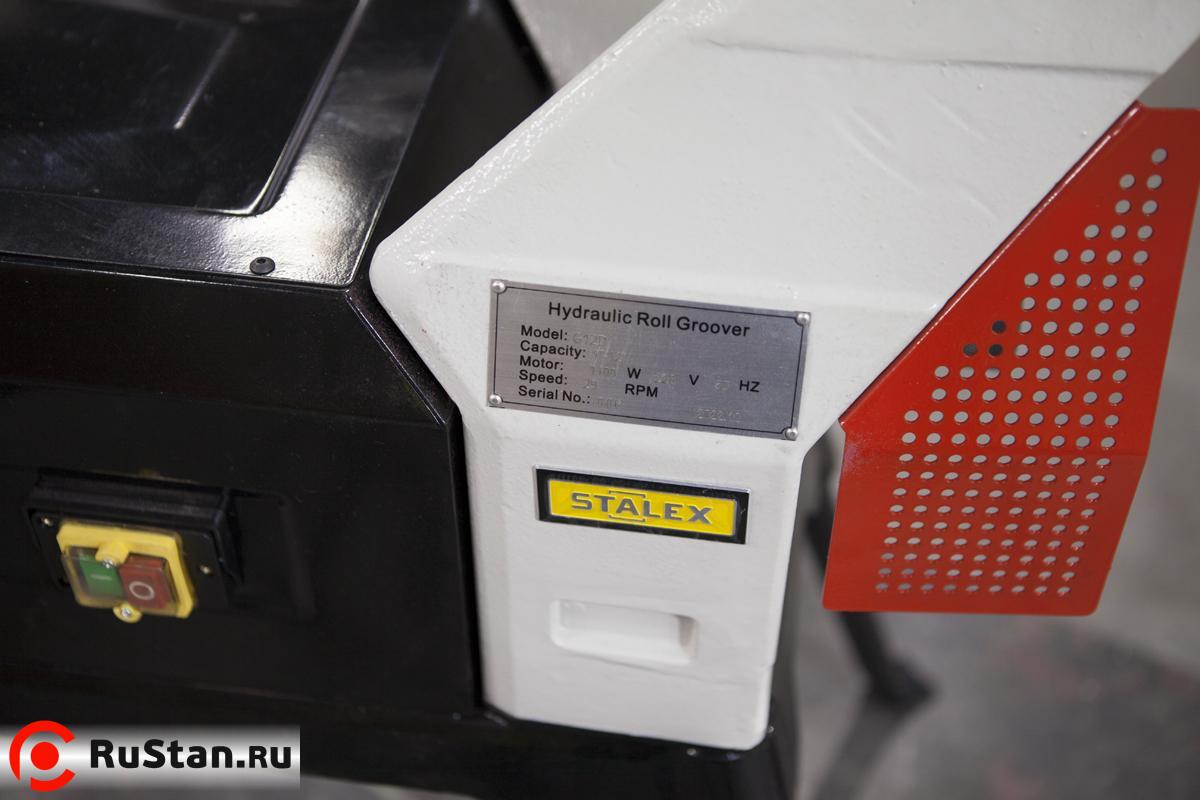

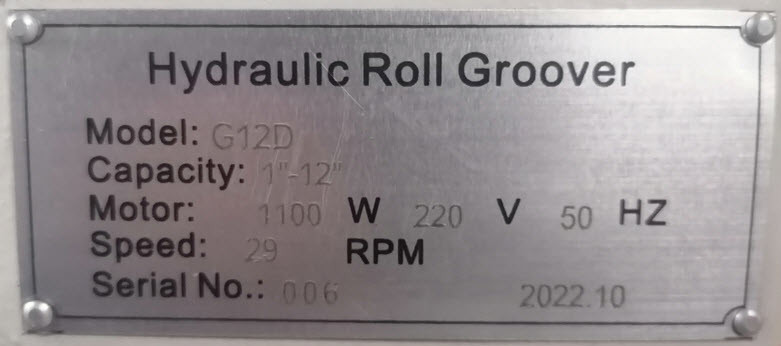

Шильдик

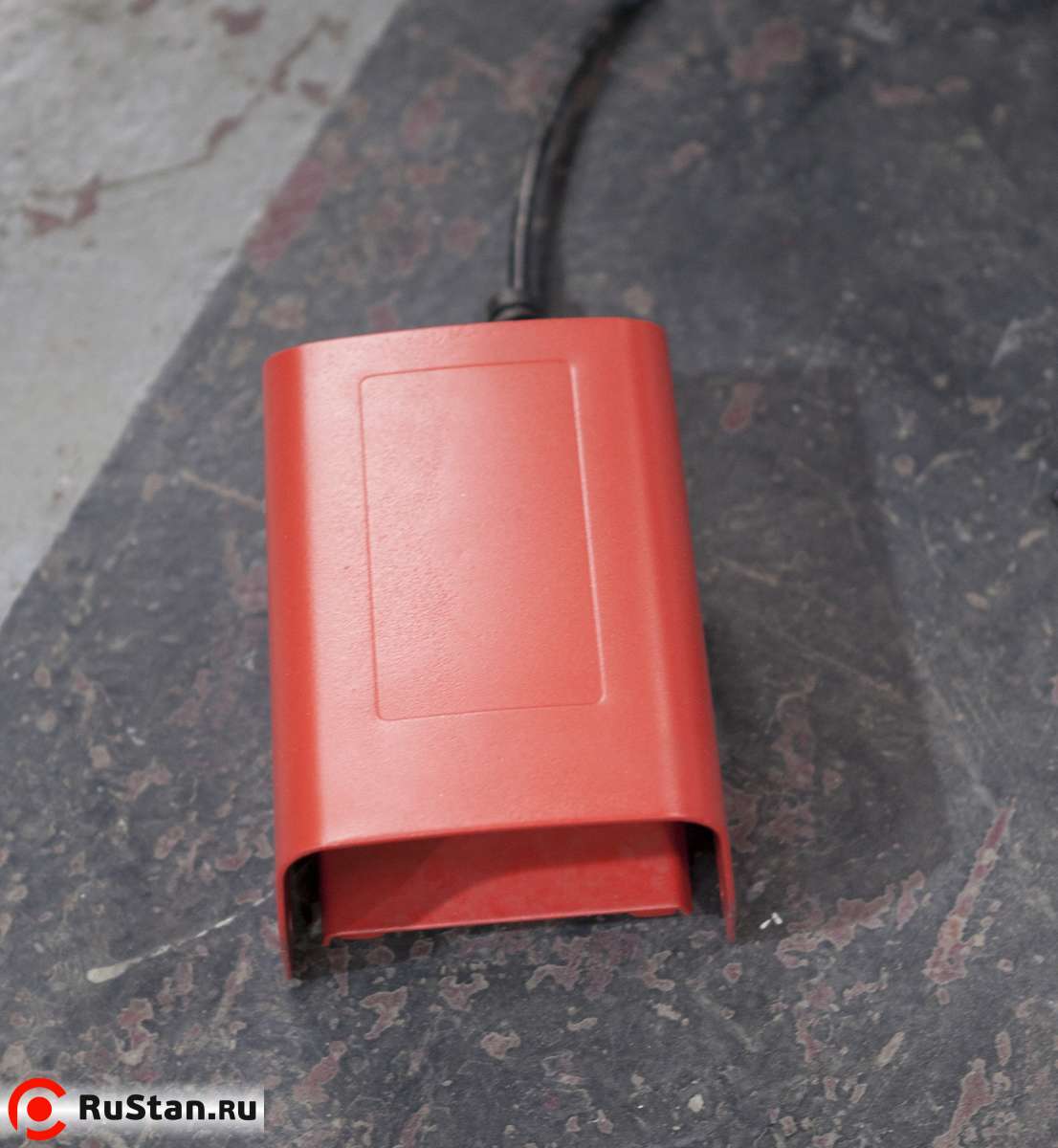

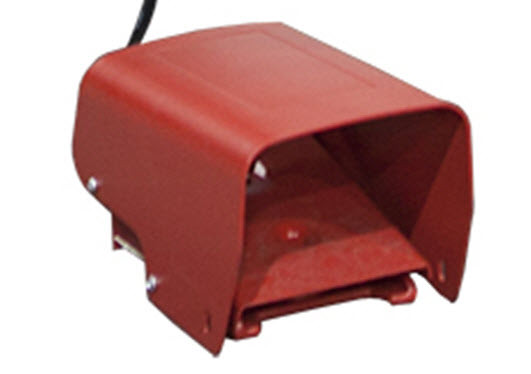

Ножной переключатель (педаль)

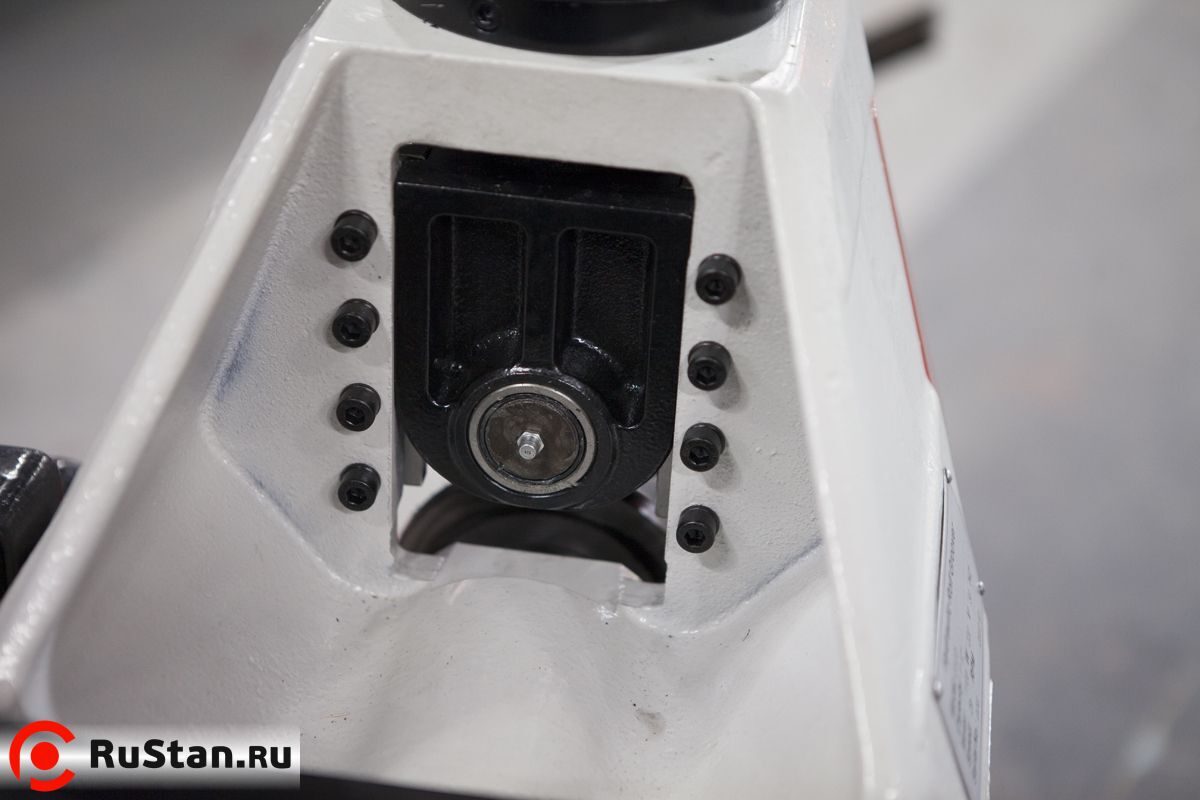

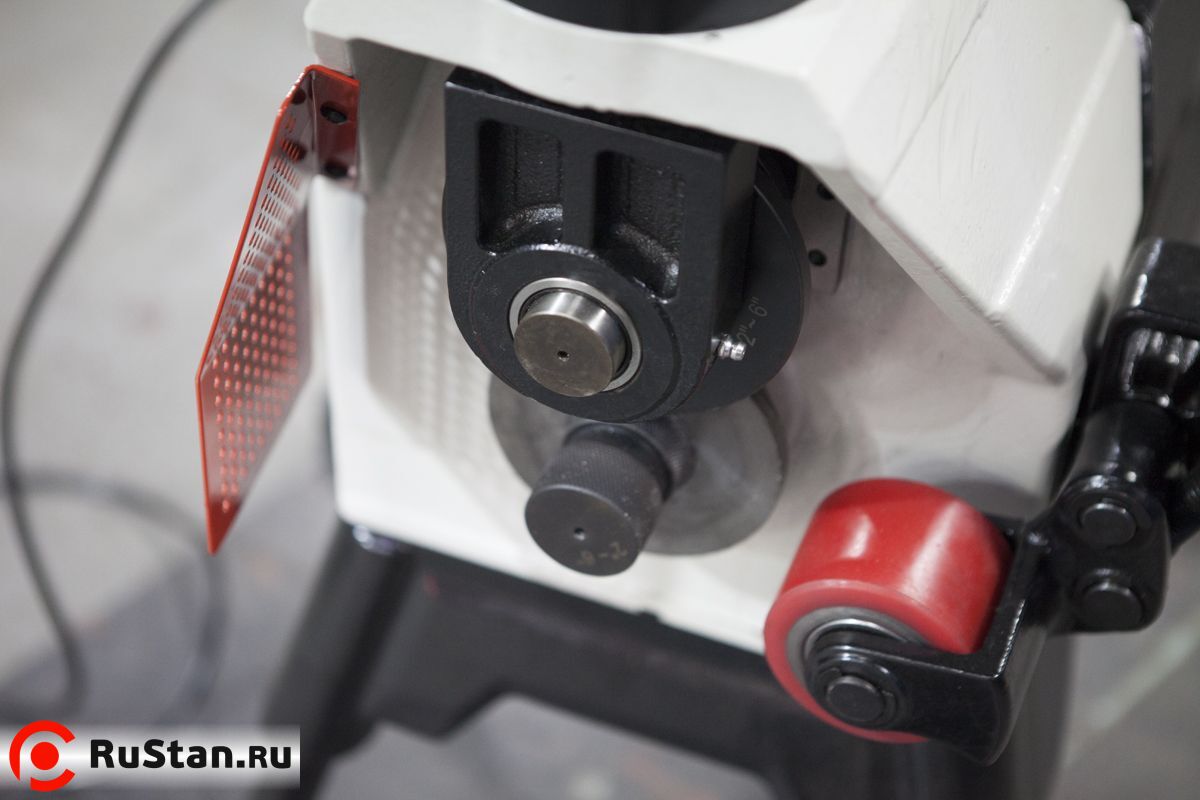

Размещение 2-ух нижних ведущих ролика в станке
Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отросли.
Технические характеристики G12D |
|
|---|---|
| Характеристика | Значение |
| Мощность двигателя | 1100 Вт |
| Скорость вращения шпинделя | 24 об/мин |
| Питание | 1фаза, 220 вольт 50Гц |
| Размеры труб в дюймах | 1"-12" (условный проход трубы) |
| Размеры труб в мм | Ø33,5-325мм (фактический наружный диаметр трубы) |
| Регулируемая одностоечная опора | 1шт |
| Ножной переключатель | + |
| * 4 комплекта верхних накаточных роликов и нижних ведущих роликов | 1"-6" сортамент 10 и сортамент 40 6"-8" сортамент 10 и сортамент 40 8"-12" сортамент 10 |
| Габариты (ДхШхВ) | 850х500х850мм |
| Масса G12D станка нетто/брутто | 134/154кг |
Стандартная комплектация
- Станок Stalex G12D.
- Одностоечная опора для труб.
- Оснастка для накатки желобков (4 комплекта роликов).
- Ножной переключатель (педаль).
- Кейс с инструментом.
