Гидравлический пресс П6330Б

Гидравлический пресс П6330Б (усилие 100 тн) относится к категории тяжелого кузнечно-прессового оборудования. Предназначен для проведения работ по обработке давлением, в частности запрессовка, гибка, штамповка, прошивка.

Если установить правильный стол и дополнительную оснастку, пресс могут применять для правки металлических изделий, например валов, осей, втулок и т.д.В верхней части цельносварной станины, имеющей С-образную форму, расположен цилиндр, который заполняется гидравлическим маслом. В штоке цилиндра находится специальное отверстие для установки рабочего инструмента. Двуручный пульт служит для управления установкой. Номинальное усилие пресса П6330Б, составляет 100 тонн, что позволяет увеличить спектр работ, проводимых на прессовочном станке. Модели гидравлических прессов П6330Б имеют улучшенный гидропривод и электрический тип управления. Модель ПБ6330М с механическим типом управления.

Пресс П6330Б массово применяют в машиностроительной, тракторостроительной, станкостроительной, судостроительной и других сферах производства или в единичном – в небольших ремонтных цеховых подразделениях, мастерских.

Прессы гидравлические одностоечные с С-образной станиной предназначены для запрессовки, правки, гибки, прошивки, объемной холодной вытяжки, листовой штамповки, пакетирования. При наличии гидроподушки прессы могут использоваться для глубокой вытяжки.

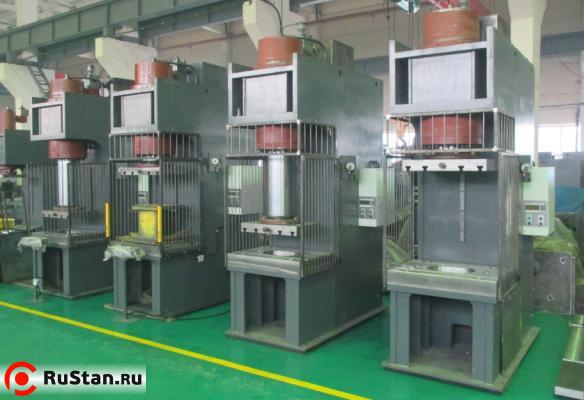

Выпускаемые прессы гидравлические одностоечные представлены прессами серии П63 номинальным усилием от 10тс до 250 тс. в серийном производстве, можем изготовить пресс по ТЗ Заказчика.

Прессы гидравлические серии П63 могут применяться как в производственных, так и в ремонтных подразделениях и мастерских. Пресс имеет возможность встраивания в автоматические линии и комплексы. по особому заказу прессы могут оснащаться правильным столом и оснасткой.

Гидравлические прессы – это машины для обработки материалов давлением, приводимые в действие жидкостью, находящейся под высоким давлением. Наш завод гидравлических прессов изготавливает довольно широкую линию оборудования.

Дополнительные опции: гидроподушка по чертежам Заказчика; выталкиватель в нижней плите; дополнительная стойка двуручного включения; гидросистема увеличенной производительности; система ЧПУ и много другое.

В базовой комплектации система управления прессовым оборудованием реализована на программируемом логическом контроллере (ПЛК) Mitsubishi и служит для управления станками.

Гидравлический блок клапанов предназначен для индивидуального привода рабочих органов прессов усилием 400...2500 кН. Гидроблок клапанов работает на чистом минеральном масле с вязко­стью 20...400 м2/с при температуре масла 15°С...50°С и температуре окружающей среды 1°C...55°С, обеспечивает ручной, полуавтоматический и автоматический режимы работы прессов следующих позиций рабочих циклов: холостой ход вниз; рабочий ход; выдержка под давлением; поддержание давления при выдержки; ускоренный возвратный ход; стоп.

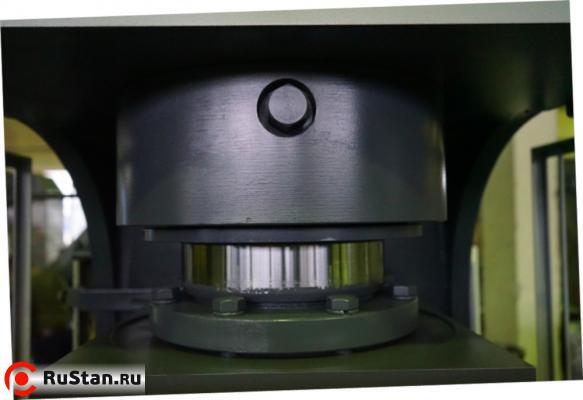

Пресс оборудован гидроцилиндром поршневого типа, который обеспечивает передвижение верхней подштамповой плиты вверх и вниз без необходимости установки возвратных гидроцилиндров.

Класс чистоты рабочей жидкости не ниже 13. Для обеспечения класса чистоты рабочей жидкости применены фильтры с номинальной тонкостью фильтрации не более 25 мкм.

Основные параметры прессов гидравлических и размеры изготовлены по ГОСТ 8200-87.

Рекомендуемые марки масел: Индустриальное гидравличес­кое И-40, И-20. Климатическое исполнение УХЛ (для макроклиматических районов с умеренным и холодным климатом) и 0 (общеклиматическое исполнение), категория размещения 4.

Пресс работает в следующих режимах: наладочный и полуавтоматический (одиночный).

Наладочный режим: операции запускаются соответствующими кнопками на панели управления, каждое нажатие кнопки завершает разовое перемещение (при отключении кнопки движение продолжается до крайней позиции).

Полуавтоматический (одиночный) режим: при нажатии кнопки завершается один рабочий цикл.

Конструкция и исполнение пресса обеспечивают безопасные условия труда при его эксплуатации в соответствии с правилами охраны труда согласно действующей нормативной документации. включает главный цилиндр, расположенный над верхней плитой, гидравлическую систему с электродвигателем, систему электроуправления, систему безопасности, кнопку аварийной остановки работы всех двигателей, сигнал уровня масла, предохранительный клапан. Верхняя плита подвижная, нижняя - неподвижная, движения верхней плиты при работе в вертикальном направлении.

Прессы гидравлические выпускаются серийно, новые, не восстановленные из бывших в употреблении узлов и деталей, конструкция пресса отличается от выпускаемых в 1970-2000 г.г.

Возможно выполнение прессов во взрывозащищенном исполнении с электро- и пневмоуправлением гидрораспределителями.

По ТЗ Заказчика прессы могут быть оснащены опциями:

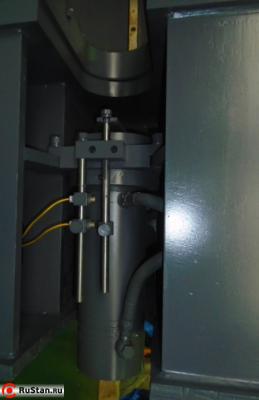

• гидроподушка как в стандартном исполнении, так и по техническому заданию;

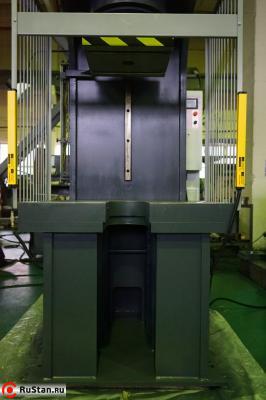

• выталкиватель в нижней плите;

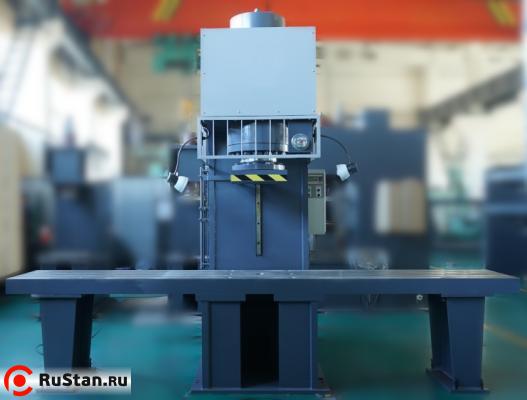

• правильной стол по ГОСТу и по техническому заданию Заказчика;

Система управления прессовым оборудованием:

• реализована на программируемых логических контроллерах (ПЛК) Mitsubishi, Omron (в зависимости от типа пресса и пожеланий заказчика) и служит для управления гидравлическими прессами.
• панель оператора имеет простой, удобный интерфейс на русском языке, как с пленочной клавиатурой, так и с сенсорным дисплеем любой диагонали.

* Конструкция нижней плиты имеет Т-образные пазы и отверстие под выталкиватель без дополнительных освобождений, чертеж стола будет согласован с Заказчиком.

Комплектация П6330Б

• Пресс в сборе.
• Эл. шкаф управления на станине.
• Руководство по эксплуатации, паспорт изделия.
