Модель: | ПЛГ-160.25 |
|
Производитель: | ЮМЗ | |
Сертификат: | Официальный дилер |
- Описание
-
Документы
- Комментарии
- Отзывы
Модели листогибов нового поколения серии ПЛГ оснащены современным и мощным гидравлическим оборудованием и используются в различных областях машиностроения, где производится гибка листового металлопроката.
Конструкция рамы – сварная, с термическим отпуском. Синхронизация работы гидроцилиндров обеспечивается механической траверсой.
Прессы состоят из станины, ползуна, стола, передней поддержки листа, заднего упора, главных цилиндров, защитного ограждения рабочей зоны, гибочного инструмента (универсальный пуансон и многоручьевая матрица), гидропривода, шкафа электрооборудования, пульта управления и передвижной педали управления.
Все модели листогибочных гидравлических прессов по заказу клиентов могут быть оснащены различными системами числового программного управления (ЧПУ). Листогибочный пресс с ЧПУ позволяет осуществить гибку, которая на обычном листогибе занимает очень большой промежуток времени или еѐ невозможно выполнить совсем. Систем ЧПУ для листогибочных прессов в настоящее время очень много от различных производителей, начиная от самых простых, управляющих только двумя осями Х и Y вплоть до систем, управляющих 9-ю осями пресса и позволяющих оператору вносить поправки в работу непосредственно во время процесса гибки.
На фото приведены панели управления различных систем ЧПУ, от самых простых до моделей с 2D и 3D визуализацией на экране.
Технические характеристики ПЛГ-160.25 |
|
---|---|
Характеристика | Значение |
Номинальное усилие пресса | 1600 кН |
Длина стола и ползуна | 2500 мм |
Ширина стола | 240 мм |
Расстояние между стойками | 2050 мм |
Расстояние от оси ползуна до станины (глубина зева) | 350 мм |
Наибольшее расстояние между столом и ползуном (открытая высота) | 470 мм |
Ход ползуна | 200 мм |
Величина регулировки расстояния между столом и ползуном | 180 мм |
Максимальное перемещение заднего упора по оси Х | 800 мм |
Точность позиционирования заднего упора - винтовая пара - ШВП* |
1 мм 0,1 мм |
Номинальное рабочее давление гидравлической системы | 25 МПа |
Объем гидробака | 250 л. |
Скорость хода ползуна: - холостой ход - рабочий ход - возвратный ход |
20-40 мм/с. 8 мм/с. 45 мм/с. |
Насос гидравлический 40MCY14-1B - максимальное давление - производительность |
31.5 МПа 40 см3/об. |
Электродвигатель гидропривода АИР 160 S6 - мощность - скорость вращения |
11 кВт 1000 об/мин |
Электродвигатель заднего упора с винтовой парой АИР 71 В6 - мощность - скорость вращения |
0.55 кВт 1000 об/мин |
Электродвигатель заднего упора с ШВП YS7124 - мощность - скорость вращения |
0.37 кВт 1400 об/мин |
Электродвигатель механизма регулировки хода ползуна YS5634 - мощность - скорость вращения |
0.12 кВт 1400 об/мин |
Габаритные размеры пресса (без съемной передней поддержки и пульта управления на консоли) | 2800x1600x2680 мм ДхШхВ |
Масса ПЛГ-160.25 станка (без рабочей жидкости) | 7800 кг |
Масса станка с системой бомбирования (без рабочей жидкости) | 8000 кг |
Режимы работы пресса |
1. Наладочный 2. Одиночный 3. Автоматический |
Смазка пресса |
1. Точечная (через пресс-масленки) 2. Централизованная |
* Поставляется за дополнительную плату
Базовая комплектация ПЛГ-160.25
- Система ЧПУ по оси Y (точность позиционирования 0,01-0,03 мм);
-
Система ЧПУ по оси X (точность позиционирования 0,3 - 0,8 мм) с возможностью программной компенсации люфта;
- Монохромный ЖК дисплей 4 дюйма;
- Управление позиционированием пуансона, ось Y (без возможности задания угла гиба, положение оси оператор подбирает самостоятельно);
- Управление позиционированием заднего упора, ось Х;
- Функция отвода упора во время гиба;
- Простая калибровка осей X, Y;
- Режим счета гибов с возможностью сброса;
- 90 программ по 17* шагов;
- Сохранение настроек в случае отключения питания.
- Задний упор с ручной регулировкой по осям Z1 - Z2 и R
- Стандартный гибочный инструмент (многоручьевая цельная на всю длину матрица и сегментный пуансон);
- Световая подсветка;
- Педаль управления.
Дополнительное оборудование (за отдельную плату)
- Установка системы ЧПУ по заказу Покупателя;
- Задний упор с электромеханическим приводом по осям Х1- Х2, Z1 - Z2 и R1 - R2, В. Подключение осей на заказ;
- Система бомбирования (система компенсации прогиба стола);
- Специализированный гибочный инструмент;
- Синхронизация прессов в тандем.
- Рабочие жидкости.
Описание ЧПУ
Управление новым ZR41 предлагает лучшее компактное решение для обычных листогибочных прессов с 2 осями, в том числе управление углом гиба, задним упором и работа по программе. Современная электроника предлагает универсальные решения. Управление осями производится сервоприводами.
Легконастраиваемый, понятный интерфейс. Программирование угла и выбор параметров инструмента, может быть сделано в таблице инструмента.
- Цветной сенсорный дисплей 7 дюймов;
- Управление позиционированием пуансона, ось Y;
- Управление позиционированием заднего упора, ось Х;
- Возможность регулировки скорости позиционирования осей X, Y в ручном и полуавтоматическом (автоматическом) режимах;
- Функция отвода упора во время гиба;
- Простая калибровка угла гиба и положения заднего упора;
- Режим счета гибов с возможностью сброса;
- Программирование угла гиба;
- 100 программ по 25* гибов на каждую;
- Возможность создания базы данных инструмента пуансонов и матриц;
- Корректировка угла по оси Y;
- Сохранение настроек в случае отключения питания.
Система ЧПУ DA-52:
- Быстрое одностраничное программирование
- Клавиши навигации
- 6,4″ VGA цветной TFT
- До 4 осей (Y1, Y2, и 2 вспомогательные оси)
- Компенсация прогиба
- Библиотека: инструмента и материала
- USB интерфейс поддерживает подключение периферийных устройств
- боковое защитное ограждение с двух сторон и заднее защитное ограждение;
- быстросъѐмная механическая система крепления пуансона;
- задний упор перемещается по линейным направляющим по оси X с помощью шариково-винтовой пары с точностью позиционирования 0,1мм при помощи серводвигателя;
- две передние поддержки листа;
- инструмент (сегментный пуансон + цельная сегментная матрица) на всю длину;
- выносная педаль управления

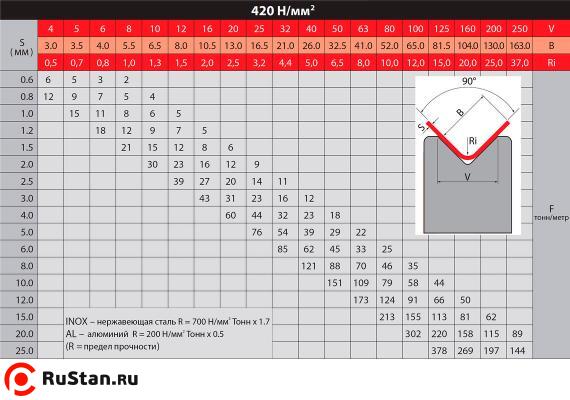

Таблица расчета параметров гибки 420 Н/мм2 |
||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S (мм) | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | V |
3.0 | 3.5 | 4.0 | 5.5 | 6.5 | 8.0 | 10.5 | 13.0 | 16.5 | 21.0 | 26.0 | 32.5 | 41.0 | 52.0 | 65.0 | 81.5 | 104.0 | 130.0 | 163.0 | B | |
0,5 | 0,7 | 0,8 | 1,0 | 1,3 | 1,5 | 2,0 | 2,5 | 3,2 | 4,4 | 5,0 | 6,5 | 8,0 | 10,0 | 12,0 | 15,0 | 20,0 | 25,0 | 37,0 | Ri | |
0.6 | 6 | 5 | 3 | 2 | F тонн/метр |
|||||||||||||||
0.8 | 12 | 9 | 7 | 5 | 4 | |||||||||||||||
1.0 | 15 | 11 | 8 | 6 | 5 | |||||||||||||||
1.2 | 18 | 12 | 9 | 7 | 5 | |||||||||||||||
1.5 | 21 | 15 | 12 | 8 | 6 | |||||||||||||||
2.0 | 30 | 23 | 16 | 12 | 9 | |||||||||||||||
2.5 | 39 | 27 | 20 | 14 | 11 | |||||||||||||||
3.0 | 43 | 31 | 23 | 16 | 12 | |||||||||||||||
4.0 | 60 | 44 | 32 | 23 | 18 | |||||||||||||||
5.0 | 76 | 54 | 39 | 29 | 22 | |||||||||||||||
6.0 | 85 | 62 | 45 | 33 | 25 | |||||||||||||||
8.0 | 121 | 88 | 70 | 46 | 32 | |||||||||||||||
10.0 | 151 | 109 | 79 | 58 | 44 | |||||||||||||||
12.0 | 173 | 124 | 91 | 66 | 50 | |||||||||||||||
15.0 | INOX - нержавеющая сталь R = 700 Н/мм2 Тонн х 1.7 AL - алюминий R = 200 Н/мм2 Тонн х 0.5 (R = предел прочности) |
213 | 155 | 113 | 81 | 62 | ||||||||||||||
20.0 | 302 | 220 | 158 | 115 | 89 | |||||||||||||||
25.0 | 378 | 269 | 197 | 144 |
