10 000 руб.
с НДС - на 15.11.2024 г.
| Модель: |  |
50000057 |
| Артикул: | |
50000057 |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы

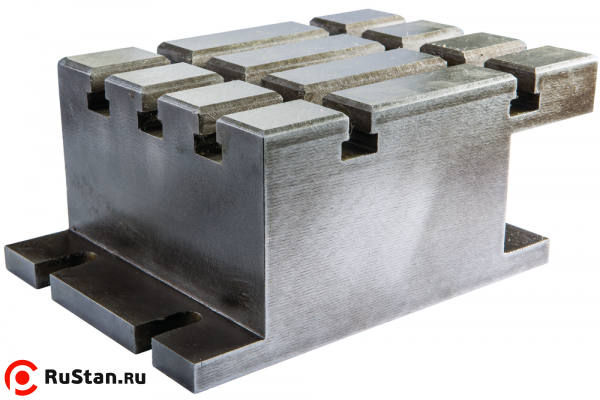

Стол для горизонтального фрезерования представляет собой одну из основных оснасток, которой оснащается фрезерно-сверлильное оборудование, выпускаемое компанией JET. Приспособление предназначено для выполнения технологических фрезерно-сверлильных операций при наклонном положении шпинделя. Стол позволяет устанавливать заготовки и детали непосредственно на уровне расположения шпиндельной бабки пи наклоне в горизонтальной плоскости. Приспособление жестко фиксируется на рабочем столе фрезерно-строительного станка, имеет Т-образные пазы для установки дополнительной крепежной оснастки.
Стол оснащен пазами по большей стороне 3 паза 12 мм, по меньшей стороне 2 паза 12 мм
Технические характеристики | |
|---|---|
| Характеристика | Значение |
| Размер стола, мм | 160 x 200 |
| Размер Т-образного паза, мм | 12 |
| Количество Т-образных пазов, шт | Х=3, Y=2 |
| Расстояние между пазами, мм | Х=43, Y=100 |
| Расстояние между центрами установочных пазов на одном торце, мм | 96 |
| Расстояние между центрами установочных пазов по длинной стороне, мм | 167 |
| Ширина установочного паза, мм | 12 |
| Длина в упаковке, см | 23,5 |
| Ширина в упаковке, см | 20,5 |
| Высота в упаковке, см | 12 |
| Масса 50000057 в упаковке, кг | 8,77 |
