Ленточнопильный станок Pilous ARG 260 H

Универсальный ленточнопильный станок Pilous ARG 260 H предназначен, в основном, для использования в условиях серийного производства, а так же в металлообрабатывающих мастерских и ремонтных цехах производств. Ленточное полотно размерами 27х0.9 представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали.

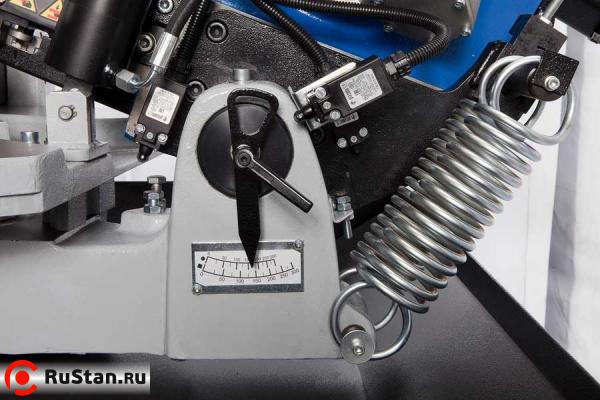

Станок оборудован гидравлической системой, с помощью которой осуществляется автоматический подъем рамы после завершения пилы. Данная система значительно облегчает работу со станком, особенно при пилении серии деталей. Величина раскрытия может быть отрегулирована в соответствии с размерами заготовки. Подача производится под тяжестью собственного веса рамы с возможностью простого регулирования дроссельного клапана гидроцилиндра. После окончания пропила привод пилы автоматически останавливается и поднимается в первоначальное положение. Использование трехфазного двухскоростного мотора (400 В) позволяет выбирать скорость полотна 40 или 80 м/мин, в зависимости от обрабатываемого материала.

Максимальный диаметр заготовок увеличен с 250 до 260 мм. Современная концепция пильной рамы с углублениями и шкивами увеличенного диаметра. Увеличенный диаметр шкивов позволяет снизить нагрузку на ленточное полотноприизгибе. Все это гарантирует максимальную жесткость всей системы, длительный срок службы ленточного полотна и высочайшую точность пиления.

В полостях пильной рамы скрыта вся электропроводка и СОЖ, которые, тем самым, защищены от повреждения. Новая концепция пильной рамы заметно упрощает процесс замены ленточного полотна, а также очистки внутренних полостей рамы: просто откиньте задний кожух на петлях, который останется в зафиксированном положении. Кроме нового дизайна пильной рамы был выполнен ряд других технических улучшений, которые повышают качество и комфорт обслуживания, одновременно продлевая срок службы станка. В качестве опции – щетка для очистки ленточного полотна с синхронизированным приводом от ведущего колеса.

Особенности

• Плавная регулировка угла реза в диапазоне от 0⁰ до 60 при фиксированном положении заготовки;
• Несущие компоненты выполнены из отливок из серого чугуна, что повышает виброустойчивость станка;
• Современный дизайн рамы позволяет распиливать заготовки больших размеров;
• Быстрозажимной механизм поворота и возможность выставления угла поворота по шкале. Наличие упоров для быстрой установки в крайнее положение;
• Массивные быстрозажимные тиски для простого и надежного крепления заготовки;
• Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
• Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.
• Бесшумный привод пилы с необслуживаемым червячным мотором-редуктором;
• Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
• Система контроля натяжения полотна и автоматическое отключение в случае разрыва.
• Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка.
• Упор для выставления заготовок со шкалой, длиной 500 мм.

Опции

Упор

Стандартная комплектация

Упор для заготовок до 200 мм

Частотный преобразователь

Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.

Ручной прижим

Используется для зажима пакета заготовок. Обеспечивает простую и надежную дополнительную фиксацию заготовок сверху.

Лоток раздающий

Является продолжением стола станка и позволяет отрезанным заготовкам скатываться в контейнер, когда ведется обработка большой серии. Лоток состоит из 2-х частей, что исключает стекание СОЖ вне станка

Лампа галогенная​

Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений.

Смазка масляным туманом

Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.

Лазерный указатель​

Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке.

Щетка для снятия стружки KDM

Стальная щетка, приводимая в движение ведомым шкивом. Используется для удаления стружки с ленточного полотна.

Индикатор натяжения пилы

Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.
