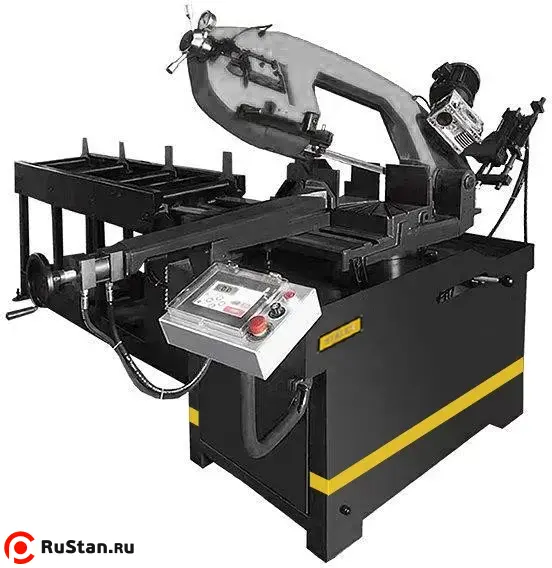

Станок ленточнопильный Stalex BSМ-270GA

Модель Stalex BSM-270GА являются автоматическими ленточнопильными станками, консольного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб, балок и других заготовок, под различными углами и поворотом рамы станка в обе стороны.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Основные элементы cтанка Stalex BSM-270GА:

• Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
• Литая чугунная рама гарантирует жесткость станка и гасит вибрации
• Опускание рамы осуществляется под собственным весом
• Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
• Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
• Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
• Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр

Стандартная комплектация для Stalex BSM-270GA:

• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Гидравлическая система движения рамы пилы
• Гидравлические тиски
• Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
• Маховик механического натяжения ленты
• Датчик контроля натяжения полотна – тензометр
• Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
• Лампа дополнительного освещения
• Лазерная указка линии реза
• Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
• Пила ленточная квалитет М42

Технические характеристики "STALEX BSM-270GA"
Характеристика	Значение
Мощность двигателя	1.5 кВт (380 В)
Двигатель гидравлической системы	1.5 кВт (380 В, 3-фазный)
Двигатель помпы СОЖ	0.45 кВт
Привод	зубчатый
Скорость резания	5-90 м/мин
Круглый профиль при 90°	270 мм
Квадратный профиль при 90°	260х260 мм
Прямоугольный профиль при 90°	220х370 мм
Макс. длина подачи	500 мм
Точность подачи	0.2 мм / 500 мм
Передаточное отношение	25:1
Угол разворота рамы	-45°…+60°
Диаметр шкивов	Ø380 мм
Размер полотна	27х0.9х3160 мм
Рабочая высота	920 мм
Зажим заготовки	гидравлический
Объём бака СОЖ	17 л
Объём гидравлического бака	22 л
Габариты (ДхШхВ)	3434х2077х1692 мм
Масса нетто/брутто	542 / 612 кг (станок); 187 / 217 кг (стойка)
Производство	Китай

Комплектация

• Автоматический ленточнопильный станок STALEX BSM-270GA
• Подвижная направляющая с роликовыми подшипниками натяжения полотна
• Гидравлическая система движения рамы пилы
• Гидравлические тиски
• Механический маховик натяжения ленты
• Датчик контроля натяжения и датчик обрыва полотна
• Помпа для подачи СОЖ
• Лампа освещения
• Лазерный указатель реза
• Механический рольганг 1 м
• Ленточная пила, квалитет М42
