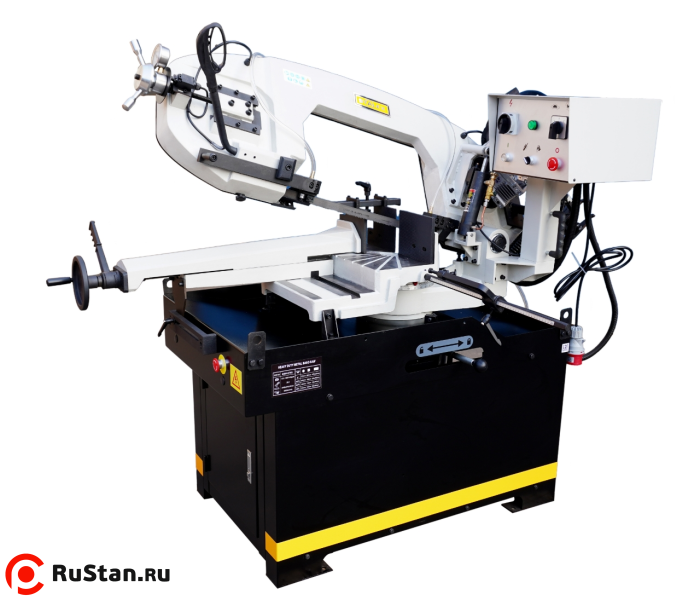

Станок ленточнопильный Stalex BSM-270G

Ленточнопильный станок Stalex BSM-270G — станок с гидроразгрузкой для резки металлических заготовок диаметром до 270 мм. Управление процессом резки, включая запуск пилы, опускание рамы и остановку пилы, происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы выполняется оператором вручную.

В рабочей зоне резания ленточное полотно точно ведётся двумя направляющими головками. Станок выполнен по европейскому образцу и предназначен для пиления заготовок под различными углами. Корпус пилы поворачивается в обе стороны: от -45° через 0° до +60°.

Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом через редуктор. Рама станка опускается под собственным весом, а дросселируемый гидравлический цилиндр позволяет плавно регулировать скорость опускания пильной рамы в зависимости от профиля заготовки.

Модель оснащена быстрорегулируемыми тисками для резки под углом. При работе поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют смену заготовки: подвижная губка отводится без вращения маховика. Зажим заготовки и подача материала выполняются вручную.

Система подачи СОЖ входит в стандартную комплектацию. Станция охлаждения расположена внутри рамы, объём бака составляет 17 литров. Подача охлаждающей жидкости в зону резания помогает повысить производительность и стабильность распила.

Особенности

• Резка металлических заготовок диаметром до 270 мм.
• Поворот корпуса пилы в обе стороны: -45°, 0°, +45°, +60°.
• Регулировка угла поворота вдоль шкалы.
• Литая чугунная рама для повышения жёсткости станка и снижения вибраций.
• Опускание рамы под собственным весом.
• Гидравлический цилиндр для автоматической бесступенчатой резки.
• Плавная регулировка скорости опускания рамы на подводе и рабочем ходе.
• Зубчатый привод с закалённой и бронзовой зубчато-винтовой передачей.
• Червячная передача с передаточным отношением 25:1.
• Станция охлаждения с баком СОЖ 17 л, расположенная внутри рамы.
• Точность движения ленты за счёт твердосплавных пластин и роликовых подшипников.
• Тиски с системой быстрого отвода и рычагом быстрой доводки.

Стандартная комплектация

• Подвижная направляющая с роликовыми подшипниками натяжения полотна.
• Перепускной клапан для плавной регулировки опускания пильной рамы.
• Тиски с ручным зажимом и рычагом быстрой доводки.
• Две скорости резания: 34 / 68 м/мин.
• Трёхлучевой маховик механического натяжения ленты.
• Датчик контроля натяжения полотна — тензометр.
• Датчик обрыва полотна с остановкой станка.
• Датчики открытия кожуха рамы с остановкой станка.
• Мерный упор 520 мм.
• Помпа для подачи СОЖ.
• Регулировочные краны для настройки напора СОЖ.
• Ленточная пила квалитета М42.
