Токарный обрабатывающий центр JINN FA JCL-52T
| Модель: |  |
JINN FA JCL-52T |
| Производитель: |  |
JINN FA |
Токарный станок с ЧПУ JINN FA JCL-52T. Станки, оборудованные числовым программным управлением, называются станками с ЧПУ. Числовое программное управление (ЧПУ) — компьютеризованная система управления, управляющая приводами технологического оборудования, включая станочную оснастку.
Особенности конструкции

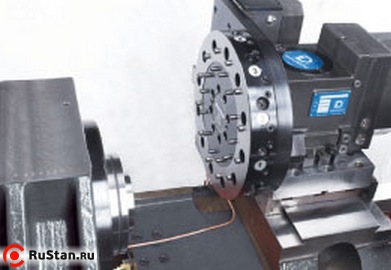

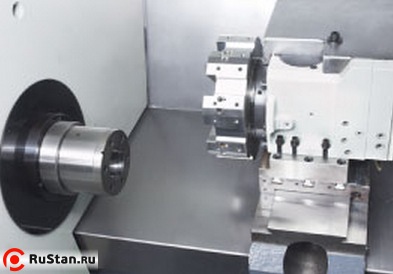

- 8-позиционная револьверная головка с функцией двухстороннего вращения. Смена инструмента происходит за 0,3 секунды.
- Возможность установки 3-х кулачкового патрона диаметром 150 мм или цангового патрона
- Угол наклона станины в 20 градусов облегчает удаление стружки и доступ к заготовке
Технические характеристики токарного обрабатывающего центра JINN FA JCL-52T
| Характеристики | JCL-52T |
|---|---|
| Максимальный диаметр устанавливаемой заготовки, мм | 440 |
| Максимальный диаметр точения, мм | 200 |
| Максимальная длина точения, мм | 210 |
| Максимальный диаметр прутковой заготовки, мм | 50 |
| Диаметр сквозного отверстия в шпинделе, мм | 70 |
| Фланец шпинделя, мм | А2-5 |
| Диапазон частот вращения шпинделя, об/мин | 45~4000 |
| Мощность привода шпинделя, кВт | 7,5 |
| Количество гнезд под инструмент, шт | 8 |
| Максимальное перемещение по оси X, мм | 120 |
| Максимальное перемещение по оси Z, мм | 190 |
| Скорость быстрого перемещения по оси X, м/мин | 12(16) |
| Скорость быстрого перемещения по оси Z, м/мин | 12(16) |
| Время смены инструмента, сек | 0,3 |
| Угол наклона станины, град | 20 |
| Тип направляющих | скольжения |
| Диаметр зажимного гидравлического патрона, мм | 150 |
| Размер сечения радиального инструмента, мм | 20х20 |
| Диаметр сечения осевого инструмента, мм | 25 |
| Мощность привода гидростанции, кВт | 0,75 |
| Мощность привода системы смазки, Вт | 3,5 |
| Потребляемая мощность, кВА | 15 |
| Емкость бака СОЖ, л | 100(85%) |
| Габаритные размеры без упаковки (длина х ширина х высота) мм | 2255х1605х1800 |
| Масса, кг | 2265 |
Стандартная комплектация
- 3-х кулачковый гидравлический патрон диаметром 150 мм
- Педаль зажима (разжима) гидравлического патрона
- 8-ми позиционная гидравлическая револьверная головка
- Переходные втулки для крепления осевого инструмента Ø 8, 10, 12, 16, 20 мм
- Прижимные планки для крепления радиального инструмента 6шт.
- Система охлаждения зоны резания
- Осветительное устройство
- Полное ограждение
- Теплообменник электрошкафа
- Опоры для установки станка 4шт.
- Ящик с инструментом для обслуживания станка
- Руководство по эксплуатации станка
- Руководство по эксплуатации ЧПУ
- Руководство по техобслуживанию ЧПУ
Дополнительная комплектация
- Конвейер для стружки
- Тележка для стружки
- Задняя бабка
- Программируемая задняя бабка
- Система обдува патрона воздухом
- Стабилизатор напряжения
- Трансформатор
- Система измерения вылета и диаметра инструмента
- Ловитель готовой детали
- Транспортер готовых деталей
- Цанговый патрон
- Сепаратор СОЖ
- Пакет безопастности СЕ
- Револьверная головка с VDI-диском без приводного инструмента
- Устройство автоматической подачи прутковой заготовки
- Станция подачи СОЖ через инструмент высокого давления 20bar
