Станок токарный винторезный OPTIturn TH4610D с УЦИ

Код товара:

34645

В наличии 1 шт.

Цена для юр. и физ. лиц
2 341 396 руб.
с НДС - на 21.11.2024 г.

В корзину

Купить в лизинг

8 (812) 426-16-30

order@rustan.ru

Сравнить Избранное Варианты доставки

Самовывоз: Завтра

Доставка:

Aдрес склада в Санкт-Петербурге

Модель:		OPTIturn TH4610D с УЦИ
Артикул:		3462110
Производитель:		Optimum (Германия)
Сертификат:		Официальный дилер
Изготовитель:		Китай

Описание
Дополнительная оснастка
Документы
Комментарии
Отзывы
Доставка

Токарно-винторезный станок OPTIturn TH4610D с УЦИ уникален в высокой точности обработки и долговечности в эксплуатации.

Особенности

Устройство цифровой индикации DPA 21.
Закаленные и отшлифованные направляющие станины.
Присоединительная поверхность шпинделя Camlock DIN ISO 702-2 Nr. 6.
СОЖ: с отдельным баком для охлаждающей жидкости, а также индикацией уровня заполнения и маслораспределителем.
Легкое опустошение и очистка бака в соответствии стандартам DIN.
Гарантированная точность биения шпинделя не более чем 0,015 мм.
Механическая продольная подача с четырьмя эксцентриковыми зажимами.
Ножная педаль аварийной остановки станка.

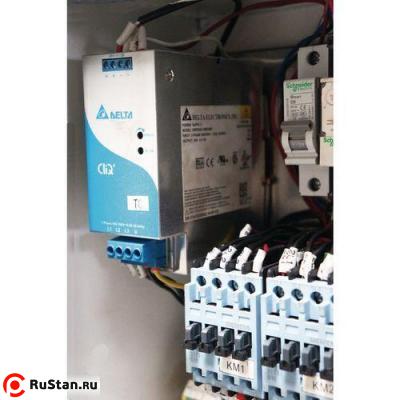

Электрика с комплектующими SIEMENS.
Регулируемый датчик резьбонарезания.
Централизированная система смазки.
Быстросменный резцедержатель SWH 5-B.
1 резцедержатель 25 x 120 Typ D для четырехгранного призматического резца.
Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
Станочный светильник.
Большой защитный экран.
Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
Цена деления лимба маховика пиноли задней бабки 0,025 мм.

Устройство цифровой индикации DPA 21

Индикация скорости.
Значительное снижение времени производства.
Более точная работа.
Вероятность ошибок сведена к минимуму.

Основной шпиндель

Закален и отшлифован.
Работает в маслянной ванне.
Установлен на прецизионные подшипники.
Шестерни закалены и отшлифованы, что обеспечивает их плавный ход.

Технические характеристики OPTIturn TH4610D с УЦИ
Характеристика	Значение
Мощность главного двигателя	5,5 кВт
Напряжение питающей сети	380 В
РМЦ	1060 мм
Макс. Ø обработки над станиной	460 мм
Диаметр обработки над направляющими	270 мм
Диаметр обработки над выемкой станины	690 мм
Длина выемки в станине	240 мм
Диапазон продольной подачи	0,031 - 1,7 мм/об
Количество продольных подач	42
Диапазон поперечных подач	0,014 - 0,784 мм/об
Количество поперечных подач	42
Пределы шага нарезаемых метрических резьб	0,1 - 14 мм/об
Количество шагов (метрические резьбы)	41
Пределы шага нарезаемых дюймовых резьб	112 - 2 ниток/дюйм
Количество шагов (дюймовые резьбы)	41
Пределы шага нарезаемых трапецеидальных резьб	4 - 112
Количество шагов (трапецеидальные резьбы)	50
Пределы шага нарезаемых модульных резьб	0,1 - 7
Количество шагов (модульные резьбы)	34
Диапазон оборотов (скоростей)	25 - 2000 об/мин
Количество передач (скоростей)	12
Шпиндельный патрон	опция
Диаметр сквозного отверстия в шпинделе	58 мм
Конус шпинделя	КМ6
Размер державки инструмента (резца)	(быстросменный) 25 мм
Конус пиноли задней бабки	КМ4
Перемещение пиноли задней бабки	130 мм
Диаметр отверстия в задней бабке	60 мм
Ход по оси X	125 мм
Ход по оси Z	285 мм
Высота центров	230 мм
Ширина направляющих станины	300 мм
Вес OPTIturn TH4610D с УЦИ нетто	1720 кг

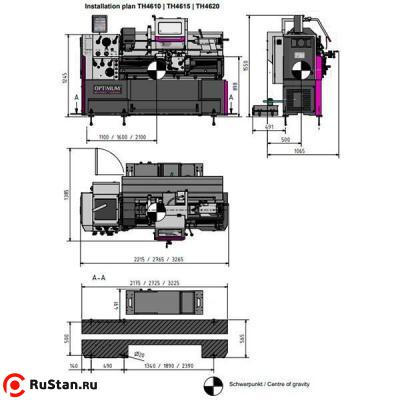

Габариты (ДхШхВ)	2215x1065x1550 мм
Вес брутто	1910 кг
Габариты упаковки (ДхШхВ)	2280x1150x1650 мм

Стандартная комплектация

Оправка МК 6 / МК 4
Упорный центр МК 4
Неподвижный люнет, проходное отверстие 160 мм
Подвижный люнет, проходное отверстие 100 мм
Быстросменный резцедержатель SWH 5-B
1 резцедержатель 25 x 120 Typ D для четырехгранного призматического резца
Датчик резьбонарезания
Система подачи СОЖ
Станочный светильник
Набор сменных шестерн
Не забудьте приобрести токарный патрон!
