493 164 руб.
с НДС - на 15.11.2024 г.
| Модель: |  |
OPTIturn TU 3008G |
| Артикул: | |
3427210 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
- Доставка
Токарный станок повышенной мощности TU 3008G с коробкой передач. TU 3008V с бесщеточным двигателем для бесступенчатого регулирования скорости.
Особенности
- Точная обработка
- Сильно ребристая призматическая станина из серого чугуна

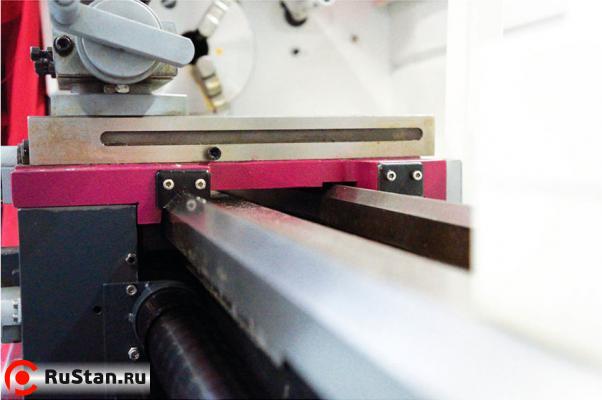

- Закаленные и шлифованные направляющие оси Z
- Плавный механизм подачи с закругленными передачами, работающими в масляной ванне
- Допуск радиального биения шпинделя менее 0,009 мм
- Радиальное биение патрона менее 0,04 мм
- Четырехпозиционный держатель инструмента
- Все направляющие могут быть отрегулированы клиновыми вставками
- Правое/левое вращение переключается на панели управления
- Закаленный основной шпиндель, установленный в регулируемых прецизионных конических роликовых подшипниках
- Конические роликовые подшипники качества P5
- Закаленный хвостовик шпинделя с увеличенным диаметром отверстия в шпинделе 38 мм
- Ходовой винт для нарезания резьбы или автоматической продольной подачи
- Двойной упорный подшипник ходового винта
- Автоматическая продольная/поперечная подача
- Кожух ходового винта и патрона
- Поперечное смещение задней бабки на ±5 мм для точения длинных конусов
- Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
- Маховики с ценой деления лимба 0,04/0,01 мм
- Сменные шестерни обеспечивают большой диапазон нарезаемых резьб
- Кнопка аварийного останова
Технические характеристики OPTIturn TU 3008G |
|
|---|---|
| Характеристика | Значение |
| Мощность | 1.1 кВт |
| Напряжение | 380 В |
| РМЦ | 720 мм |
| Высота центров | 180 мм |
| Max ⌀ обработки над станиной | 310 мм |
| Диаметр обработки над направляющими | 190 мм |
| Ширина станины | 180 мм |
| ⌀ сквозного отверстия в шпинделе | 38 мм |
| Конус шпинделя | КМ5 |
| Продольная подача | 0,085 - 0,832 мм/об |
| Количество продольных подач | 9 |
| Диапазон поперечной подачи | 0,01 - 0,1 мм/об |
| Кол-во поперечных подач | 9 |
| Пределы шага нарезаемых метрических резьб | 0,2 - 3,5 мм/об |
| Количество шагов метрических резьб | 18 |
| Пределы шага нарезаемых дюймовых резьб | 56-8 ниток на дюйм |
| Количество шагов дюймовых резьб | 21 |
| Перемещение по оси Х | 65 мм |
| Перемещение по оси Z | 150 мм |
| Модель патрона | 3-х кулачковый Ø 160 |
| Перемещение пиноли задней бабки | 70 мм |
| Количество скоростей | 6 |
| Частота вращения шпинделя, min | 165 об/мин |
| Частота вращения шпинделя, max | 2400 об/мин |
| Регулировка скорости | механическая |
| Внутренний конус пиноли задней бабки | КМ3 |
| Шаг | Нм Нм |
| Держатель инструмента макс. высота патрона | 25 мм |
| Стандарт | DIN EN 55011 |
| Уровень ЭМС | C3 |
| Вес OPTIturn TU 3008G | 260 кг |
| Вес (брутто) | 290 кг |

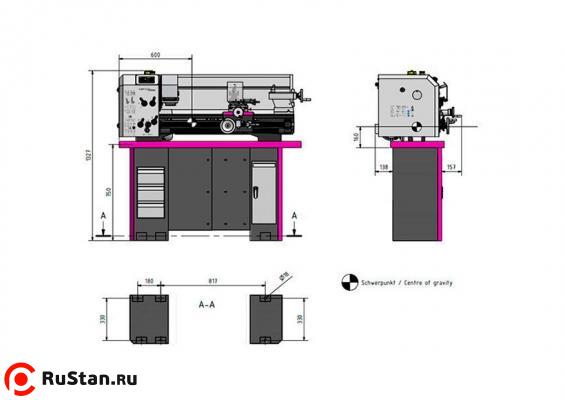

| Габариты (Д*Ш*В) | 1525x665x605 мм |
| Габариты упаковки (Д*Ш*В) | 1500 x 710 x 710 мм |
Стандартная комплектация
- Токарный трехкулачковый патрон Ø 160 мм
- Центр упорный МК 3 и МК 5
- Комплект сменных шестерен гитары
- Комплект обслуживающего инструмента
- Руководство по эксплуатации
- Четырехпозиционный держатель инструмента
- Поддон для стружки
