Токарно-винторезный станок OPTIturn TX 6222
Код товара:
59298
В наличии 1 шт.
4 563 003 руб.
с НДС - на 23.12.2024 г.
| Модель: |  |
OPTIturn TX 6222 |
| Артикул: | |
3432460 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
- Доставка
Прецизионный токарно-винторезный станок по металлу OPTIturn TX 6222 с цифровой индикацией Newall DP700 всех осей станка.
Особенности
- Мощная тяжелая станина с ребрами жесткости.
- Высокая жесткость задней бабки.
- Все шестерни станка включая коробку подачи и гитару сменных зубчатых колес изготовлены из высококачественной стали с последующей термообработкой и шлифовкой.
- Все шестерни находятся в масляной ванне.
- Закаленный и шлифованный шпиндель обеспечивает высокую точность и долговечность.
- Закаленные и отшлифованные направляющие.
- Электронный тормоз главного шпинделя.
- Электронная подача Z-оси.
- Большое отверстие шпинделя диаметром 80 мм (TX5216) и диаметром 105 мм (TX6222).
- Освещение рабочего пространства.
- Внешний бак для охлаждающей жидкости с индикатором уровня и масло отделителем.
- Быстросменный держатель инструмента SWH 5-B (TX 5216).
- Быстросменный держатель инструмента SWH 7-C (TX 6222).
- 1 стальной держатель 25 х 120 тип D для квадратного инструмента.
Технические характеристики OPTIturn TX 6222 |
|
|---|---|
| Характеристика | Значение |
| Класс точности | П (повышенный) |
| Мощность главного двигателя | 7,5 кВт |
| Напряжение питающей сети | 380 В |
| РМЦ | 2225 мм |
| Макс. Ø обработки над станиной | 620 мм |
| Диаметр обработки над направляющими | 424 мм |
| Диаметр обработки над выемкой станины | 880 мм |
| Длина выемки в станине | 231 мм |
| Диапазон продольной подачи | 0.05 - 1,5 мм/об |
| Количество продольных подач | 55 |
| Диапазон поперечных подач | 0.025 - 0,75 мм/об |
| Количество поперечных подач | 55 |
| Пределы шага нарезаемых метрических резьб | 0,5 - 15 мм/об |
| Количество шагов (метрические резьбы) | 55 |
| Пределы шага нарезаемых дюймовых резьб | 60 - 2 ниток на дюйм |
| Количество шагов (дюймовые резьбы) | 55 |
| Пределы шага нарезаемых трапецеидальных резьб | 4-120 |
| Количество шагов (трапецеидальные резьбы) | 55 |
| Пределы шага нарезаемых модульных резьб | 0.25 - 7.5 |
| Количество шагов (модульные резьбы) | 55 |
| Количество передач (скоростей) | 12 |
| Диапазон оборотов (скоростей) | 40 - 1650 об/мин |
| Диаметр сквозного отверстия в шпинделе | 105 мм |
| Конус шпинделя | КМ7 |
| Размер державки инструмента (резца) | 25 мм |
| Стандарт | DIN EN 55011 |
| Уровень ЭМС | C3 |
| Конус пиноли задней бабки | КМ5 |
| Перемещение пиноли задней бабки | 180 мм |
| Диаметр отверстия в задней бабке | 72 мм |
| Ход по оси X | 170 мм |
| Ход по оси Z | 350 мм |
| Высота центров | 310 мм |
| Ширина направляющих станины | 350 мм |
| Вес OPTIturn TX 6222 нетто | 2800 кг |

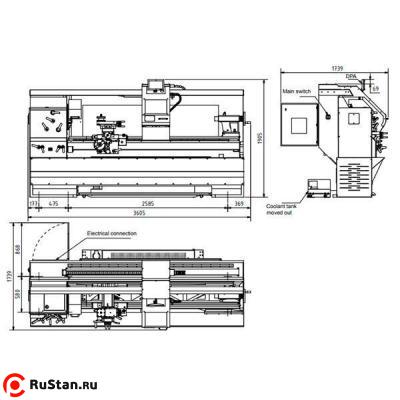

| Габариты (ДхШхВ) | 3605x1739x1905 мм |
| Вес брутто | 3000 кг |
| Габариты упаковки (ДхШхВ) | 3580х1400х2124 мм |
Стандартная комплектация
- Трех-кулачковый патрон
- Переходной адаптер MK 7 / MK 5
- Не вращающийся центр MK 5 длинный
- Не вращающийся центр МК5 короткий
- Держатель 25 х 120 типа D для квадратного инструмента
- Быстросменный держатель инструмента СВН 7-С (ТХ 6222)
- Наладочный инструмент
