Назначение приспособления.

Приспособления предназначены для работы на универсально-заточных станках моделей ВЗ-318 и ВЗ-318Е с целью расширения их технологических возможностей.

Приспособления могут также применяться на выпускавшихся ранее универсально-заточных станках моделей 3А64Д, 3В642, 3М642, 3М642Е, 3Д642Е, 3Е642, 3Е642Е.

Приспособления ВЗ-318.П18, 3Е642Е.П22-01, 3Е642Е.П25-01, ВЗ-318.П26 применяются только на ВЗ-318, ВЗ-318Е.

Назначение:

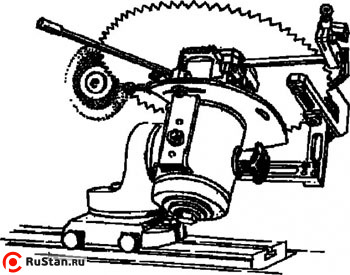

Предназначено для заточки дисковых пил по передней и задней поверхностям зубьев в ручном режиме.

Особенности:

Затачиваемая пила устанавливается на оправке через сменные кольца.
Порядок заточки переднего угла:

  • установить ось шлифовального шпинделя перпендикулярно продольному перемещению стола (для круга типа Т);
  • развернуть приспособление и установить пилу;
  • установить требуемый угол заточки, настроить механизм деления и ход шлифовального круга.

Порядок заточки заднего угла:

  • установить шлифовальный круг типа ЧК;
  • установить требуемый задний угол;
  • выставить упорку и тормозное устройство;
  • определить ход шлифовального круга.
Параметр Значение
Затачиваемый инструмент Дисковая пила
Заточная операция Шлифование по торцу зубьев
Диаметр затачиваемой пилы, мм. 200 - 500 (700*)
Посадочный диаметр пилы, мм. 20, 30, 32, 35, 50, 80 (100*)
Допуск радиального биения зубьев отностительно оси посадочного отверстия, мм. 0,15
Шероховатость обработанной поверхности, мкм. Ra<=0.32
Габаритные размеры, мм. 365 х 310 х 315
Масса ВЗ-318.П55 , кг.
Применяется на станках ВЗ-318; ВЗ-818; ВЗ-318Е; 3Е642; 3Е642Е; ВЗ-384
* - с использованием дополнительной оснастки ВЗ-318.П55.700

Гарантийные обязательства.

Гарантийный срок эксплуатации станка и приспособлений составляет 12 месяцев. Начало гарантийного срока исчисляется со дня ввода оборудования в эксплуатацию, но не позднее 1 месяца со дня передачи оборудования Покупателю.
