Компактный высокопроизводительный станок Stalex Q11-3x1500 предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.

Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi, с твёрдостью закалки 45-50 HRC, с 4 режущими кромками на верхнем и нижнем ножах, толщина ножа 18мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 20 циклов/минуту (в зависимости от толщины и материала), без перегрева станка (и дополнительным временем на его охлаждение), а также более низким потреблением энергии.


Особенности

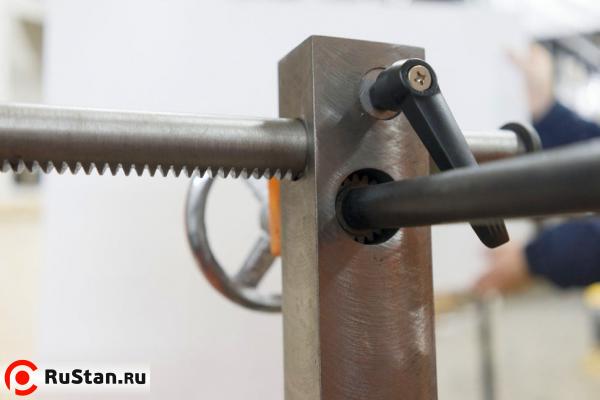

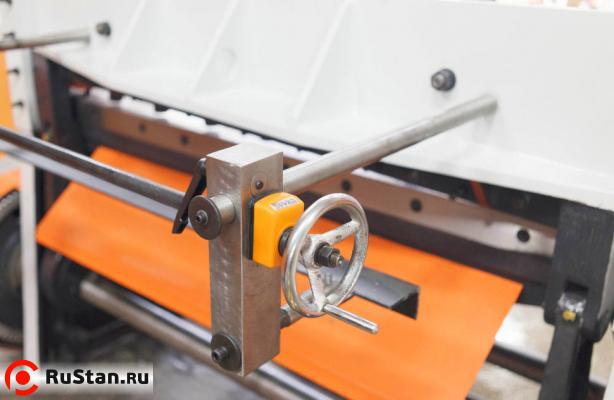

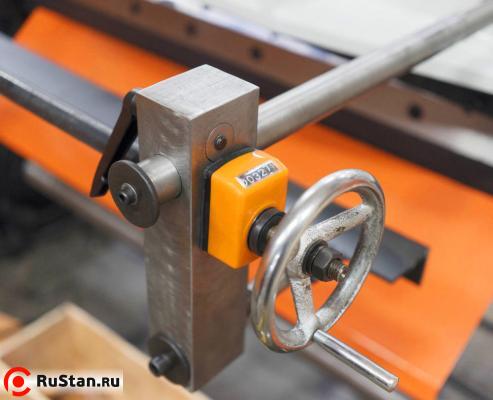

  • Механический задний упор для точного позиционирования имеет счётчик длины.

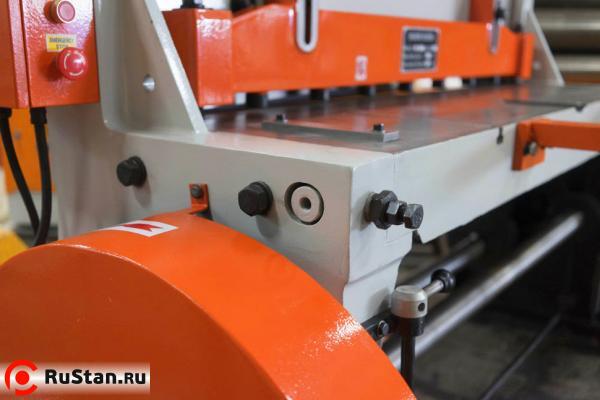

  • Простая и быстрая регулировка зазора между ножами
  • Верхний и нижний нож имеют четырехстороннюю заточку
  • Ножной рычаг (ножная педаль от модели Q11-4x2000) позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
  • Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется

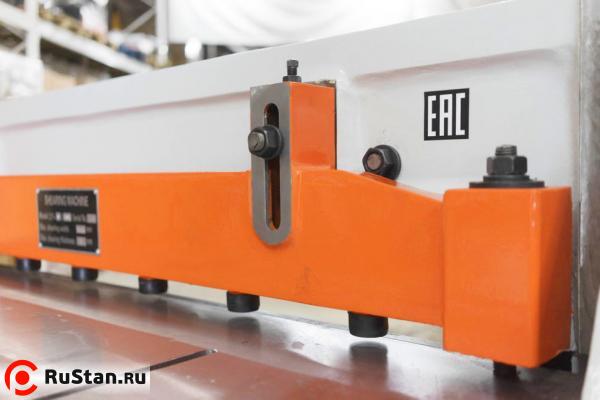

  • Предварительный прижим материала перед моментом резки (прижимные пальцы имеют резиновую вставку)

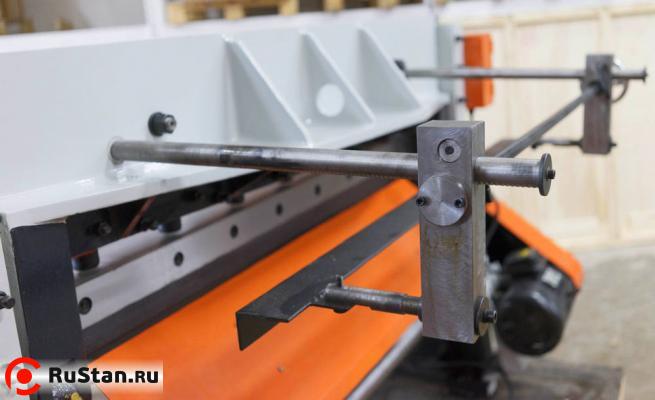

  • Расстояние от заднего упора до линии реза (съёмный упор) – 350 мм (500 мм для модели Q11-4x2000/2500/3200)
  • Ширина рабочего стола до линии реза – 430 мм
  • Длина передних удлинителей – 382 мм
  • Количество передних удлинителей 1300; 1500; 2000; 2500/3200 – 2шт/3шт
  • Боковой упор для фиксации листа по 90°

Технические характеристики Stalex Q11-3x1500

Характеристика Значение
Рабочая длина, мм 1500
Рабочая толщина, мм 3.0
Прочность обрабатываемого материала, Н/мм2 ≤ 400
Угол резки
Максимальное число резов в минуту, циклов в мин 20
Механический задний упор, мм 350
Марка стали (режущие ножи) 9CrSi – Сталь инструментальная легированная
Твердость (режущие ножи) HRC45-50
Кол-во режущих кромок на верхнем и нижнем ноже по 4 режущие кромки
Ширина (толщина) ножей, мм 18
Мощность двигателя, кВт 3.0
Габаритные размеры, мм 2400x1300x1440
Масса Stalex Q11-3x1500 нетто/брутто, кг 1500/1650

* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa (1 Н/мм2 = 1 MPa).

Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 1,2мм (с пределом прочности σв <600 MРa), для моделей Q11-3х1300 и Q11-3х1500.

Макс. толщина резки при работе с нержавеющей сталью составить около 1,5мм (с пределом прочности σв <600 MРa), для моделей Q11-4х2000, Q11-4х2500 и Q11-4х3200.

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.
