Модель: | SMTCL TPX6113B/2 |
|
Производитель: | SMTCL |
- Описание
- Комментарии
- Отзывы
Горизонтально-расточной станок SMTCL TPX6113B/2 предназначен для сверления, зенкерования, растачивания, рассверливания отверстий, подрезки торцов, нарезания резьбы метчиком, фрезерования и др.

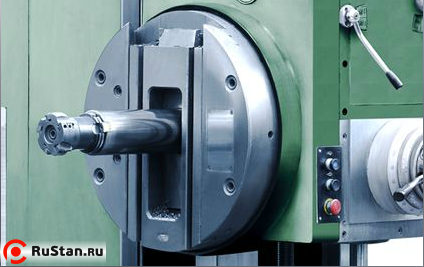

Расточные станки TPX6113B/2 оснащены расточной головкой, с радиально подвижным суппортом, что позволяет осуществлять расточку отверстий большого диаметра, наружное точение, обработку торцов и точение и др.
Особенности станка:
- Механизмы смены скоростей главного движения и движения подачи оснащены устройствами гидравлического группового управления, что позволяет сократить вспомогательное время и повысить эффективность работы станка. При смене направления движения и скорости подачи загораются спец. индикаторные лампы.

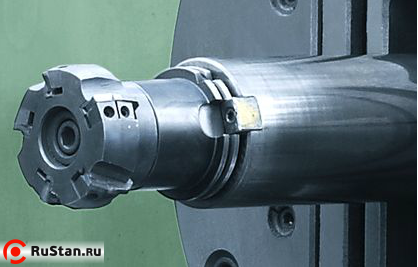

- Конус шпинделя - 7:24-No.50. Шпиндель оснащен устройством для автоматической смены инструмента, что позволяет не только сократить вспомогательное время, но и облегчить работу оператора, а также сохранять точность работы шпинделя.
- Распределение движений продольного и поперечного хода, а также вращения движущих элементов, таких как передняя бабка и стол, а также фиксация движущихся механизмов осуществляется при помощи автоматических электрогидравлических блокировочных устройств, что позволяет автоматизировать работу станка.
- Вертикальное перемещение (перемещение шпиндельной бабки) а также поперечное перемещение (перемещение стола), а также продольное перемещение (продольное перемещение стола - по специальному заказу) контролируется при помощи новейшего Цифрового Дисплея с функцией памяти, что делает станок многофункциональным и позволяет производить обработку с высокой точностью.
- Основные элементы станка с загрузкой до 2500кг, такие как станина, передняя колонна и направляющие нижней каретки подвергались поверхностной закалке электрической дугой, с естественным отпуском, что гарантирует их жесткость и увеличивает срок службы станка. Основные элементы станка с загрузкой до 3000кг., такие как направляющие верхней и нижней каретки покрыты специальным пластиковым покрытием.
- Горизонтальные направляющие поверхности станка покрыты специальным покрытием, защищающим от пыли, что защищает их от износа и улучшает внешний вид станка.
- Электрогидравлические блокировочные устройства установлены между движущимися элементами. При движении одного элемента, движение второго блокируется (не распространяется на шпиндель и радиальный суппорт). Для защиты станка от перегрузок в шпиндельной бабке и коробке быстрых подач предусмотрены блокировочные муфты.
- Система электрических органов управления оснащена программируемым контроллером высокой надежности.
Технические характеристики горизонтально-расточного станка SMTCL TPX6113B/2
Характеристика | TPX6113B/2 | ||
---|---|---|---|
Шпиндель | Диаметр шпинделя | Мм | 130 |
Конус шпинделя | — | ISO7:24 No50 | |
Макс. Датчик момента многошпиндельного станка | N.m | 2950 | |
Макс. Осевое усилие на шпинделе | N | 31360 | |
Мера скорости вращение шпинделя | — | беступенчатый | |
Амплитуда скорости вращение шпинделя | r/мин | 8-800 | |
Мощность основного двигателя | kW | 18.5 | |
Радиальный суппорт | Макс. Радиальный суппорт крутящего момента | N.m | 4694 |
Диаметр радиального суппорта | мм | 750 | |
Амплитуда скорости радиального суппорта | r/мин | 2.5-125 | |
Ход скорости радиального суппорта | — | 18 | |
Рабочий стол | Рабочая поверхность стола (LхW) | мм | 1800х1600 |
Макс. Допустимая нагрузка на стол | Кг | 10000 | |
T-образный паз | мм | 28 | |
Колич. T-образного паза | — | 10 | |
Рабочие перемещение | Подача X-ось | Мм | 2000 |
Подача Y-ось | Мм | 1800 | |
Подача Z-ось | мм | 2000 (задняя стойка1500) | |
Подача W-ось (подача шпинделя) | Мм | 900 | |
Подача U-ось (подача радиального суппорта ) | Мм | 250 | |
B-ось поворотного стола | ° | 360 | |
Расстояние между осью шпинделя и рабочей поверхности стола | Мм | 0 | |
Вращение таблицы подач | Быстрая подача(X/Y/Z/W) | Mm/мин | 2500 |
Амплитуда скорости перемешение по координате Круговое вращение шпинделя (X/Y/Z/W/U) | Мм/rev | — | |
Таблица подач(X/Y/Z/W/U) | мм/мин | 0.32-2500 | |
Точность | Измерительная система четкости чтение (X/Y/Z)(Z-ось система мер) | Мм | 0.005 |
B-ось Измерительная система четкости чтение (B-осьсистемы мер) | ° | 0.001 | |
Общие параметры | Габаритные размеры (дхшхв) | Мм | 7030х4665х3800 |
Вес TPX6113B/2 машины | Кг | 29300 |
Комплектация станка:
- Инструментальная оправка
- Оправка для фрезерного инструмента
- Короткий рычаг
- Опорные клинья
- Длинный рычаг
- Крепеж хвостовика инструмента
- Державка инструмента на планшайбу
- Опора расточного стержня
- Шестигранная гайка
- Фундаментный болт
- Шайба
- Дрейфа
- Ключ для смены инструмента
- Короткая переходная втулка
- Масляный насос
- Устройство цифровой индикации для осей X,Y,Z
- УЦИ на рабочий стол
