Широкоуниверсальный инструментальный фрезерный станок JTM-1230PF DRO
Код товара:
35502
Нет в наличии
1 980 000 руб.
с НДС - на 23.11.2024 г.
| Модель: |  |
JTM-1230PF DRO |
| Артикул: | |
50000680T |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Тайвань |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
Универсальный фрезерный станок JTM-1230PF DRO предназначен для инструментального производства. Удобный пульт управления с плавной регулировкой скорости подачи, а также быстрое перемещение по трем осям. На станке установлена система УЦИ, которая ускоряет и делает более точным процесс обработки на станке JTM-1230PF.
На станке установлены ШВП по 3-м осям, что позволяет повысить точность станка, а централизованная система смазки гарантирует качественную смазку узлов станка. Вся система управления находится с одной стороны станка, оператор контролирует процесс обработки и способен моментально вносить корректировки. Станок производится в Тайване – это гарантия качественной сборки и компонентов. Гарантия на станок 2 года.
Особенности
- Высокая жесткость конструкции станка
- Компактные размеры станка и удобное расположение органов управления с одной стороны
- Вертикальное и горизонтальное фрезерование
- Автоматическая подача и ускоренное перемещение стола по трем координатам
- Наклон фрезерной головки влево/вправо
- Два стола: вертикальный и горизонтальный
- Широкий рабочий стол 320 мм

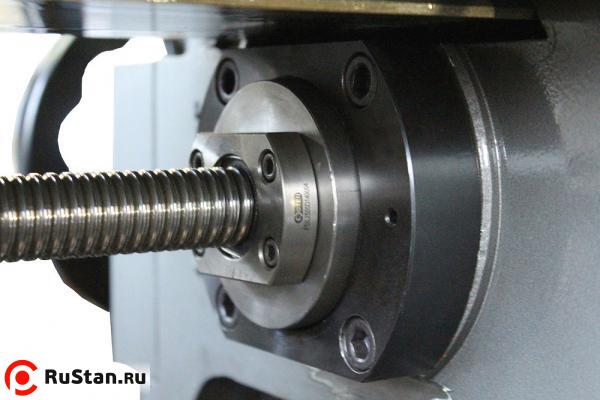

- ШВП по трем осям

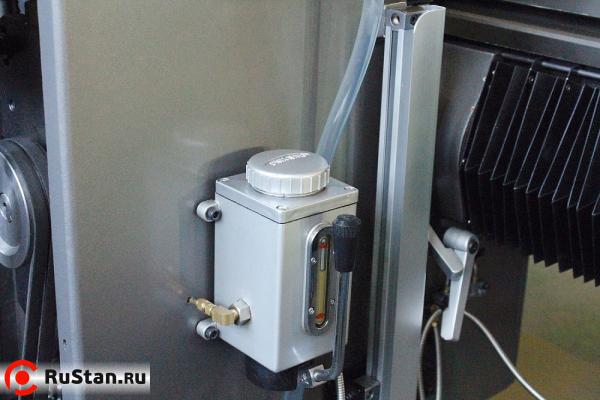

- Централизованная система смазки
- Встроенная система подвода СОЖ

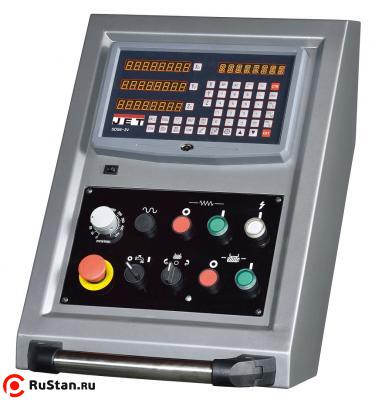

- УЦИ (устройство цифровой индикации) по 3-м осям, цена деления 0,005 мм
Технические характеристики JTM-1230PF DRO | |
|---|---|
| Характеристика | Значение |
| Конус шпинделя | ISO-40 (DIN2080) |

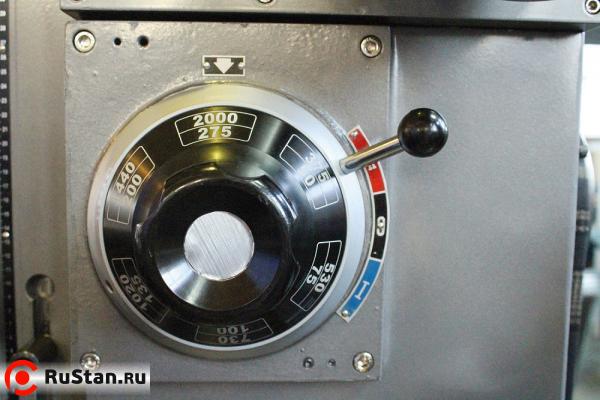

| Частота вращения шпинделя, 12 | 50 - 2000 об/мин |
| Ход пиноли шпинделя | 120 мм |
| Диапазон наклона головки | 90°, влево/вправо |
| Расстояние ось горизонт. шпинделя - стол | 35 - 435 мм |
| Расстояние ось вертик. шпинделя - стол | 90 - 435 мм |
| Максимальный вылет | 680 мм |
| Ручное перемещение консоли | 550 мм |
| Перемещение стола по XxYxZ | |
| - ручное | 360 х 180 x 345 мм |
| - автоматическое | 360 х 175 x 330 мм |
| Размер рабочего стола | 750 х 320 мм |
| Размер вертикального стола | 830 х 225 мм |
| Скорость подачи стола XxYxZ, 12 | 8 - 310 мм/мин |
| Ускоренное перемещение стола | 430 мм/мин |

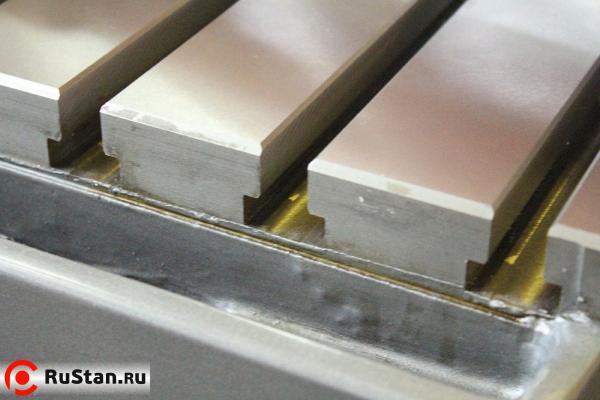

| Т-образный паз/расстояние, 5 (горизонтальный стол) | 14 / 63 мм |
| Т-образный паз/расстояние, 2 (вертикальный стол) | 14 / 126 мм |
| Максимальная нагрузка на стол | 300 кг |
| Мощность главного двигателя | 2,2 кВт / S1 100% |
| Мощность насоса СОЖ | 0,125 кВт |
| Мощность двигателя ускоренного перемещения | 0,55 кВт |
| Габаритные размеры (ДхШхВ) | 1500 х 1200 х 1800 мм |
| Масса JTM-1230PF DRO | 1193 кг |
Комплектация
- Оправки для фрезерования диаметром 16, 22, 27, 32 мм
- Цанговый патрон с набором из 8 цанг 2-12 мм
- Переходные втулки ISO40/MK-1, ISO40/MK-2, ISO40/MK-3; для свёрл
- Оправка для горизонтального фрезерования
- Опора для горизонтального фрезерования
- Система подвода СОЖ
- Лампа местного освещения
- Поддон для сбора стружки
- Устройство Цифровой Индикации по 3-м координатам
