Многопильный станок ЦМ-120(К)
Код товара:
925
Нет в наличии
420 000 руб.
с НДС - на 22.12.2024 г.
| Модель: |  |
ЦМ-120(К) |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы

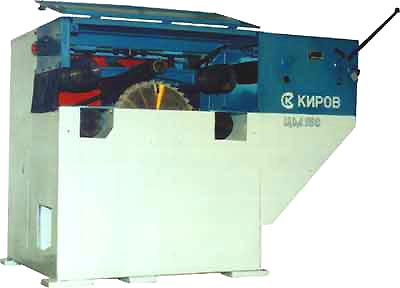

Многопильный станок ЦМ-150(К) предназначен для прямолинейной продольной распиловки досок и брусьев в деревообрабатывающих производствах.
Область применения - средние и малые лесопильные предприятия занятые производством обрезных и необрезных пиломатериалов.
Расчётная производительность (при скорости подачи 4 м/мин, длины 6 м, толщина доски 25 мм, высота доски 105 мм, 7 пил) – 24,5 м3/смена.
Конструктивные особенности
- Жёсткая сварная станина устойчивая к вибрациям;
- Расположение пильного вала - нижнее. Конструкция станка обеспечивает установку до 8 дисковых пил. Расстояние между пилами регулируется за счёт специальных втулок;
- Подача материала - вальцовая. Нижние подающие вальцы закреплены неподвижно, верхние подающие вальцы подпружинены имеет возможность настройки в зависимости от толщины заготовки;
- Регулирование скорости подачи - ступенчатое.
- Безопасность работы на станке обеспечивается когтевыми упорами предотвращающие вылет обрабатываемого материала.
Технические характеристики круглопильного станка ЦМ-150(К)
| Характеристика | ЦМ-150(К) |
|---|---|
| 1. Ширина обрабатываемого материала, мм: | |
| - наибольшая | 450 |
| - наименьшая | 10 |
| 2. Толщина обрабатываемого материала: | |
| - наибольшая | 150 |
| - наименьшая | 20 |
| 3. Длина обрабатываемого материала, мм, не менее | 840 |
| 4. Диаметр пил, мм, наибольший | 500 |
| 5. Номинальный посадочный диаметр под пилы, мм. | 50 |
| 6. Скорость резания, м/с. | 50 |
| 7. Номинальная скорость подачи, м/мин. | 6, 10, 15, 20 |
| 8. Количество пил, шт, не более | 8 |
| 9. Расстояние между крайними пилами, мм, не более | 200 |
| 10. Номинальное расстояние от пола до рабочей поверхности стола, мм. | 930 |
| 11. Норма обслуживания, чел. | 2 |
| 12. Габаритные размеры станка, мм, не более: длина / ширина / высота | 2050/1300/1750 |
| 13. Масса станка, не более, кг. | 2000 |
| Характеристика электрооборудования | |
| 14. Количество электродвигателей, шт. | 2 |
| 16. Электродвигатель главного привода (пильного вала) | |
| - номинальная мощность | 45 |
| - частота вращения, об/мин | 1500 |
| 16. Электродвигатель привода подачи: | |
| - номинальная мощность, кВт | 1,5 |
| синхронная частота вращения, об/мин. | 1500 |
Зависимость высоты пропила
| Скрость подачи, м/мин | Колличество пил, шт (D=500 мм; z=24) | ||||||
| - | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 6 | - | - | 150 | 130 | 105 | 90 | 80 |
| 10 | - | 150 | 125 | 100 | 85 | 70 | 65 |
| 15 | 150 | 135 | 100 | 80 | 70 | 60 | 50 |
| 20 | 150 | 110 | 85 | 65 | 60 | 50 | 40 |
