Модель: | ШС-3 (120 мм) |
|
Изготовитель: | Россия |
- Описание
- Дополнительная оснастка
- Комментарии
- Отзывы

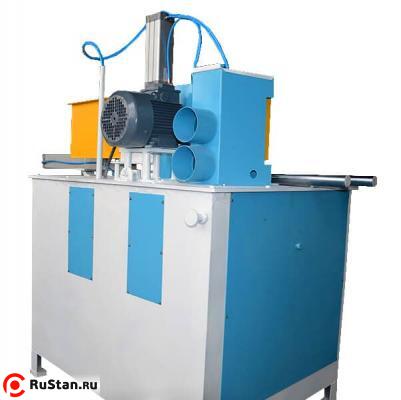

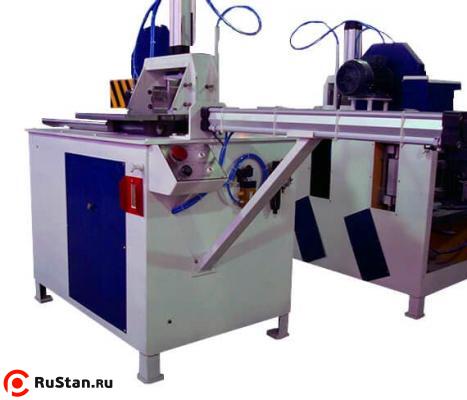

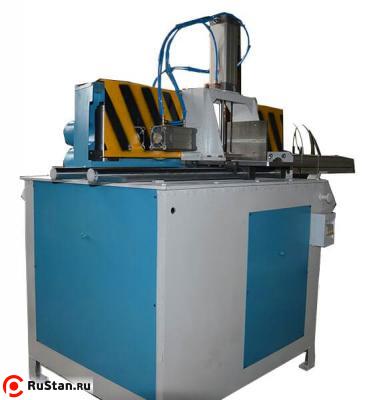

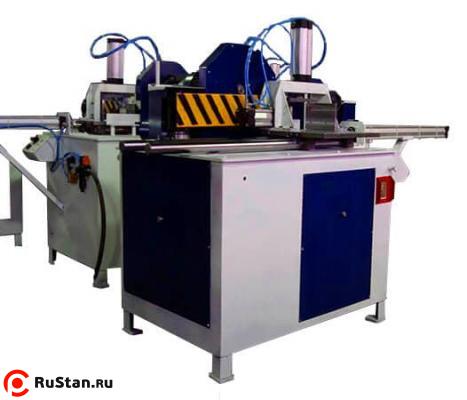

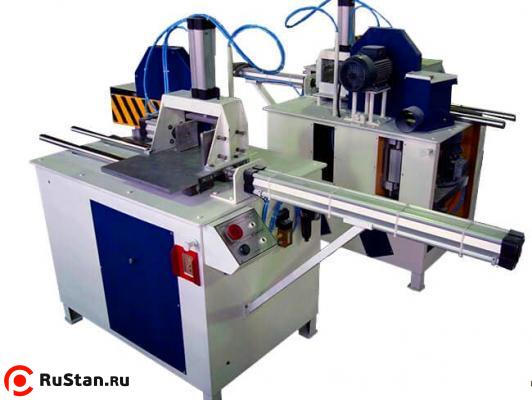

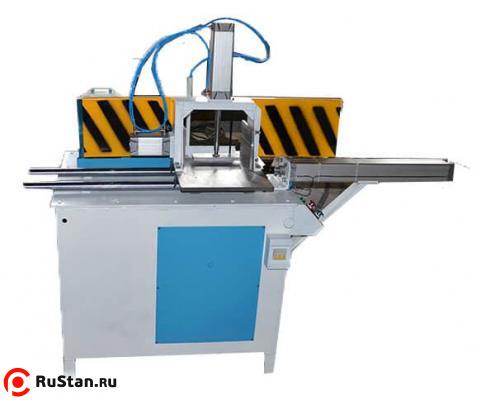

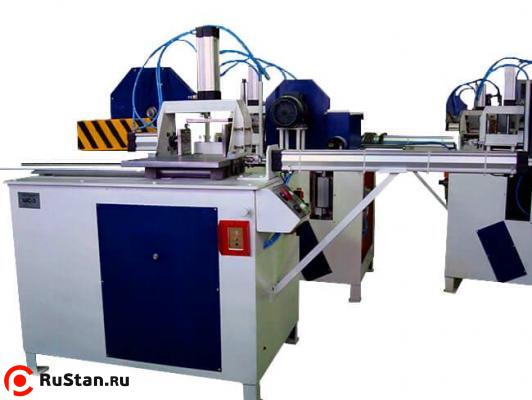

Шипорезный станок для сращивания ШС-3 (с высотой пакета заготовок до 120 мм) применяется для изготовления шипа клиновидной конфигурации на торцевой поверхности заготовок толщиной от 10 до 120 мм, произведенных из цельной древесины хвойных и лиственных пород.
Станок модели ШС-3 принадлежит к группе одностороннего шипорезного оборудования и отличается надежностью и прочностью конструкции, высокой точностью производимых операций, удобством и безопасностью работы оператора.
Автоматически выполняемый цикл
- прижим пакета заготовок;
- нарезка шипа на торце пакета заготовок;
- возврат стола в исходное положение.
Функции оператора
- загрузка пакета заготовок;
- запуск автоматического цикла;
- переворачивание пакета заготовок;
- повторный запуск цикла.
Особенности конструкции станка для нарезания шипов в базовой комплектации поставки
- надежная фиксация обрабатываемого материала на рабочей поверхности станка производится при помощи зажимных устройств, расположенных сверху и сбоку и стабильно функционирующих от пневматической системы, произведенной известной итальянской компанией «CAMOZZI»;
- равномерное и стабильное перемещение каретки в ходе нарезания клиновых шипов также гарантировано пневматикой фирмы «CAMOZZI»;
- процесс нарезания шипов предваряет операция по торцеванию исходного материала, призванная выровнять торцевую поверхность заготовки, торцевание осуществляется дисковой пилой, имеющей привод от электрического двигателя мощностью 2,2 кВт и вращающейся со скоростью 3000 оборотов в минуту;
- шпиндель шипорезной фрезы функционирует от независимого электрического двигателя высокой мощности (5,5 кВт), что гарантирует стабильную и точную работу обрабатывающего инструмента при нарезке шипов на торцах заготовок различных габаритов;
- конструкция станка предусматривает возможность смещения обрабатывающего инструмента на половину шага;
В случае необходимости обработки заготовок увеличенной длины (более 600 мм), необходимо дополнительное его оснащение приставным столом.
Технические характеристики ШС-3 | |
---|---|
Характеристика | Значение |
Высота пакета заготовок, мм | 20-120 |
Габаритные размеры, мм | 1970х825х1350 |
Давление в пневмосистеме, бар | 5-10 |
Диаметр отрезной пилы, мм | 350 |
Диаметр фрезы, мм | 125 (160 - под заказ) |
Длина заготовки с приставным столом, м | до 2-3 |
Длина заготовки, мм | 200-600 |
Масса ШС-3 (120 мм) станка, кг | 460 |
Мощность привода шпинделя, кВт | 5,5 |
Мощность эл. двигателя пилы, кВт | 2,2 |
Посадочный диаметр отрезной пилы, мм | 50 |
Посадочный диаметр фрезы, мм | 40 |
Расход воздуха, л | 36 |
Скорость подачи стола, м/мм | 2,5-15 |
Частота вращения пилы, об/мин | 3000 |
Частота вращения шпинделя, об/мин | 4500 |
Ширина пакета заготовок, мм | до 250 |
Комплектация за дополнительную плату
