Модель: | ШС-3М (шип и проушина) |
|
Изготовитель: | Россия |
- Описание
- Дополнительная оснастка
- Комментарии
- Отзывы

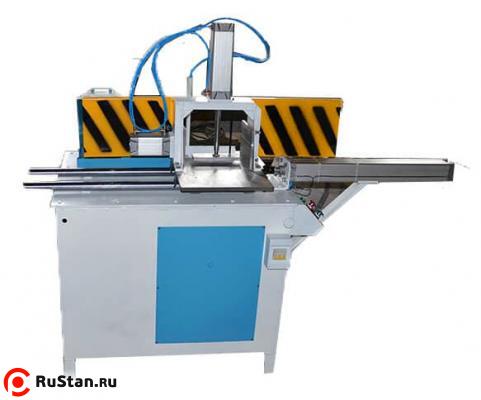

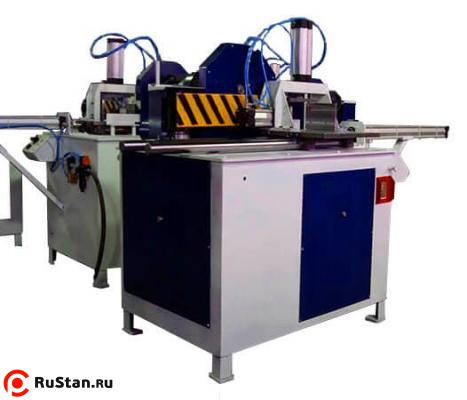

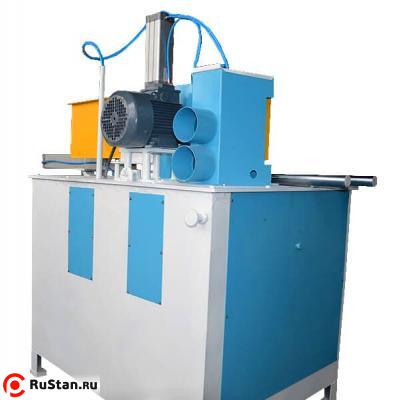

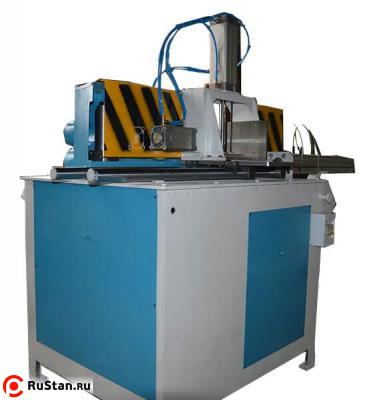

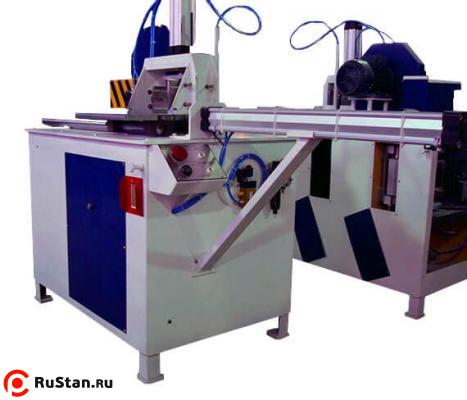

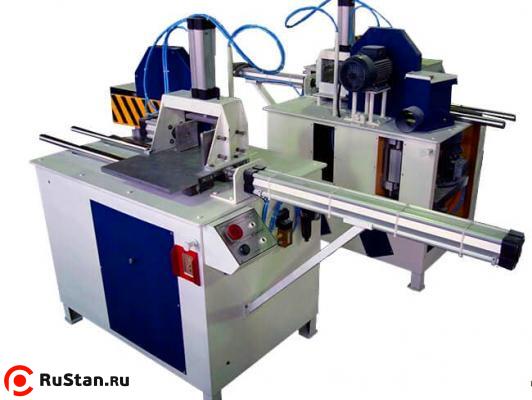

Шипорезный станок для сращивания ШС-3М (с высотой пакета заготовок до 120 мм) применяется для изготовления шипа клиновидной конфигурации и проушины на торцевой поверхности заготовок толщиной от 10 до 210 мм, произведенных из цельной древесины хвойных и лиственных пород.
Данная модель характеризуется высокой мощностью, позволяющей осуществлять качественную обработку торцевых поверхностей заготовок, произведенных из древесины не только мягких, но и твердых пород.
Автоматически выполняемый цикл
- прижим пакета заготовок;
- нарезка шипа на торце пакета заготовок;
- возврат стола в исходное положение.
Функции оператора
- загрузка пакета заготовок;
- запуск автоматического цикла;
- переворачивание пакета заготовок;
- повторный запуск цикла.
Особенности конструкции станка для нарезания шипов в базовой комплектации поставки
- надежная фиксация обрабатываемого материала на рабочей поверхности станка производится при помощи зажимных устройств, расположенных сверху и сбоку и стабильно функционирующих от пневматической системы, произведенной известной итальянской компанией «CAMOZZI»;
- равномерное и стабильное перемещение каретки в ходе нарезания клиновых шипов также гарантировано пневматикой фирмы «CAMOZZI»;
- процесс нарезания шипов предваряет операция по торцеванию исходного материала, призванная выровнять торцевую поверхность заготовки, торцевание осуществляется дисковой пилой, имеющей привод от электрического двигателя мощностью 2,2 кВт и вращающейся со скоростью 3000 оборотов в минуту;
- шпиндель шипорезной фрезы функционирует от независимого электрического двигателя высокой мощности (5,5 кВт), что гарантирует стабильную и точную работу обрабатывающего инструмента при нарезке шипов на торцах заготовок различных габаритов;
- конструкция станка предусматривает возможность смещения обрабатывающего инструмента на половину шага;
Данный станок не укомплектован подрезной пилой.
В случае необходимости обработки заготовок увеличенной длины (более 800 мм), необходимо дополнительное его оснащение приставным столом.
ШС-3М (шип и проушина)
Технические характеристики ШС-3М | |
---|---|
Характеристика | Значение |
Высота пакета заготовок, мм | 20-160/210 |
Габаритные размеры, мм | 1700х965х1565 |
Давление в пневмосистеме, бар | 5-10 |
Диаметр фрезы, мм | 190 |
Длина заготовки с приставным столом, м | до 2-3 |
Длина заготовки, мм | 200-800 |
Масса ШС-3М (шип и проушина) станка, кг | 615/640 |
Мощность привода шпинделя, кВт | 7,5 |
Посадочный диаметр фрезы, мм | 40 |
Расход воздуха, л | 56 |
Скорость подачи стола, м/мм | 2,5-15 |
Частота вращения шпинделя, об/мин | 4500 |
Ширина пакета заготовок, мм | до 280 |
