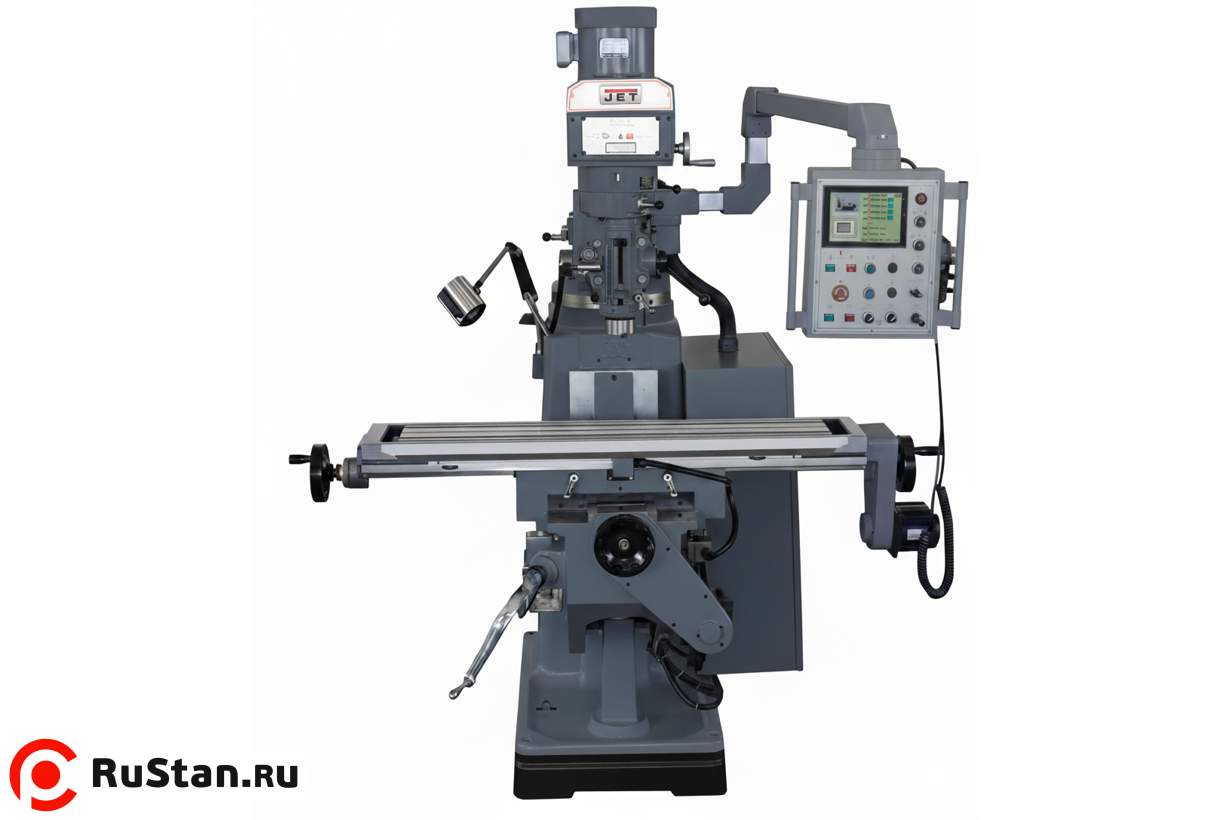

JET JMD-1050 Smart Универсально-фрезерный станок с интеллектуальным сервоконтроллером

Вертикально-фрезерный станок JET JMD-1050 Smart с интеллектуальным сервоконтроллером способен осуществлять фрезерование в автоматическом режиме по предварительно заданному контуру. Передовая технология сервопривода и ПЛК-контроллера с цветным сенсорным экраном открывает новые многофункциональные возможности. Перемещение по осям X и Y контролируется ПЛК и задаётся предварительно запрограммированным контуром через встроенное меню. Управление станком стало простым и интуитивно понятным — без сложного программирования в G-коде. При этом станок по-прежнему остаётся универсальным, с возможностью работы в ручном режиме.

Встроенное мультипроцессорное меню Genius позволяет задать необходимое расстояние перемещения по осям X и Y для фрезерования плоскости, наружной и внутренней контурной резки простых форм (квадрат и круг), сверления по линии с заданным расстоянием или отверстий по окружности.

Станок может с одинаковой эффективностью применяться промышленными предприятиями различного уровня, профильными и многопрофильными мастерскими, конструкторскими учреждениями и исследовательскими институтами.

Рабочий стол размером 1370 × 305 мм оснащён 3 Т-образными пазами шириной 16 мм. Ход по оси X — 870 мм, по оси Y — 360 мм, по оси Z — 380 мм. Возможно сверление отверстий до Ø30 мм и фрезерование концевыми фрезами до Ø20 мм.

Вертикальный шпиндель с приводом от асинхронного двигателя мощностью 3,75 кВт, посадкой ISO40, диапазоном вращения 65–3750 об/мин и бесступенчатым изменением скорости с помощью вариатора. Ход пиноли — 127 мм. Предусмотрено 3 автоматических подачи пиноли: 0,04; 0,08 и 0,15 мм/об.

Фрезерная головка имеет механизм наклона в вертикальной плоскости на ±45° и поворота в горизонтальной плоскости на ±90°. Дополнительно станок оснащён автоматической подачей по оси X, пневматическим зажимом шомпола, системой подачи СОЖ, лампой освещения рабочей зоны и защитным ограждением стола.

Преимущества

• Беспрецедентно простой опыт эксплуатации: передовая технология интеллектуального сервопривода и цифрового контроллера с цветным сенсорным дисплеем — без G-кода, без тяжёлой ручной работы, без сложного управления.
• Перемещение по осям XY контролируется ПЛК и интерфейсом «Человек-машина» со встроенным меню Genius.
• Усовершенствованная подача по осям XY на ШВП — снижение погрешностей, отличная плавность хода без эффекта заедания и проскальзывания. Оси X и Y приводятся серводвигателем переменного тока; управление — маховиком или MPG-пультом.
• Встроенное мультипроцессорное меню Genius: фрезерование плоскости, прямолинейное и круговое сверление, фрезерование наружного и внутреннего квадратного контура, фрезерование наружного и внутреннего цилиндра.
• Центральный пульт управления на длинной поворотной штанге для удобства оператора.
• MPG-пульт для микроподачи по осям X и Y с дискретной точностью 0,005 мм (5 мкм).
• Наклон фрезерной головки влево/вправо ±45°; поворот в горизонтальной плоскости ±360°.
• Автоматическая подача по оси X для работы в классическом ручном режиме.
• Лампа освещения рабочей зоны и встроенная система подвода СОЖ.

Комплект поставки JMD-1050 Smart

• Защитное ограждение рабочего стола
• Пневмошомпол
• Автоматическая подача по оси X
• Тиски 150 мм
• Комплект прихватов для Т-образного паза
• Оправка ISO40 с набором цанг
