Трубогиб бездорновый STALEX JTB-50
812 700 руб.
с НДС - на 23.12.2024 г.
Модель: | JTB-50 |
|
Артикул: | 391063 |
|
Производитель: | STALEX | |
Сертификат: | Официальный дилер |
- Описание
-
Документы
- Комментарии
- Отзывы

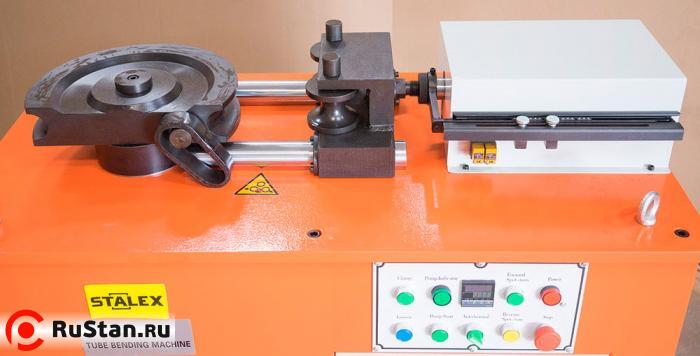

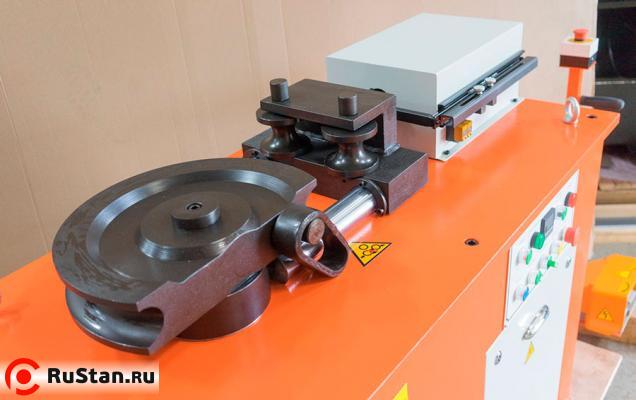

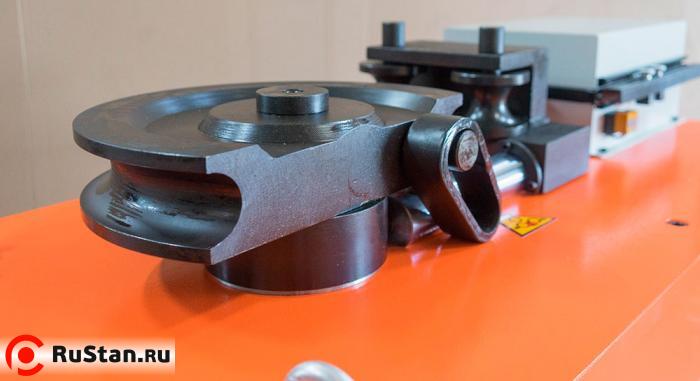

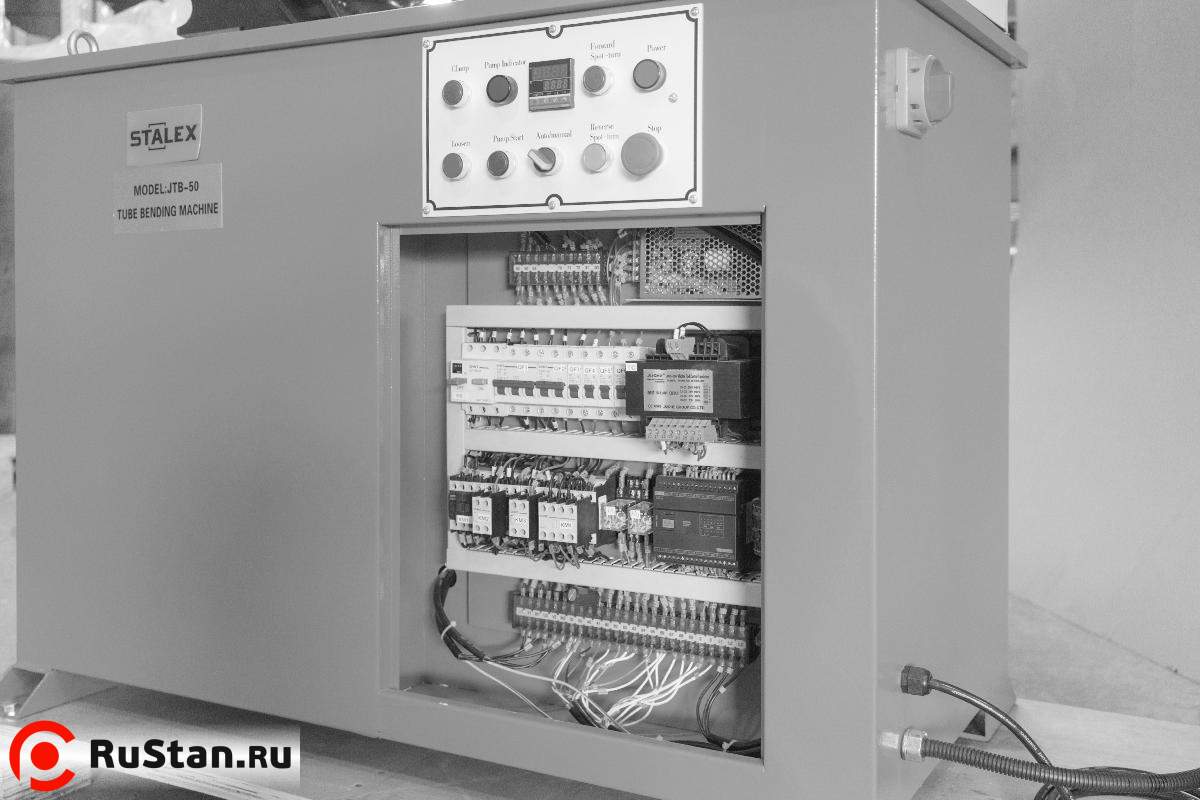

Трубогиб Stalex JTB-50 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы Ø51мм, с толщиной стенки до 4мм (сталь) и 5мм (цветные металлы). Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее. Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.
Особенности
- Настройка станка не требует специальной подготовки.

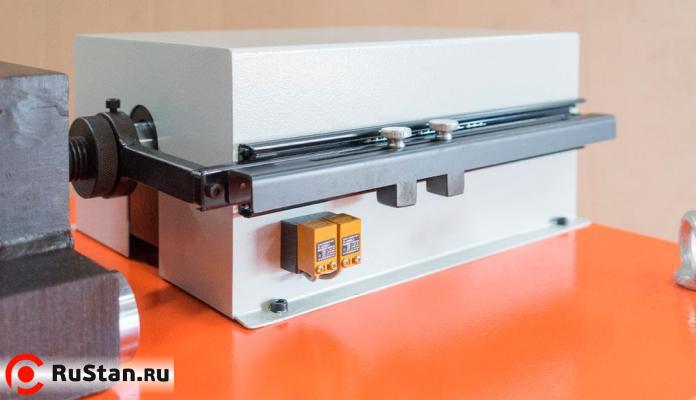

- Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством.
- Требуемый угол задается счетчиком-индикатором в градусах.

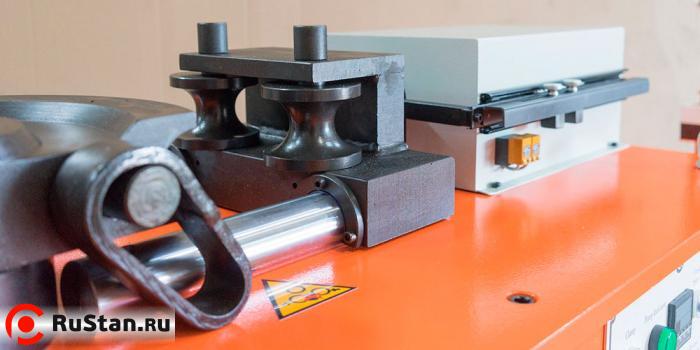

- Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.
- Простота конструкции, легкость эксплуатации и высокая эффективность при гибке заготовки в одно касание.
- Прочность конструкции станка.

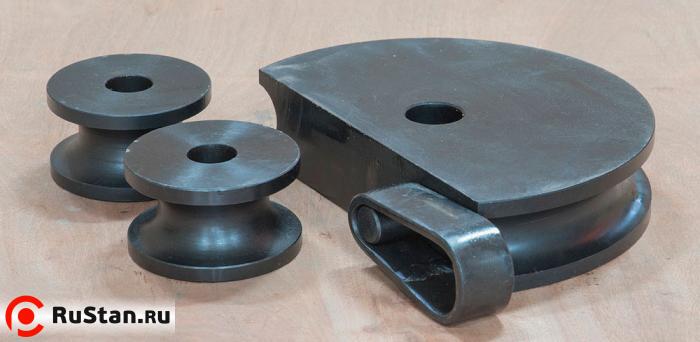

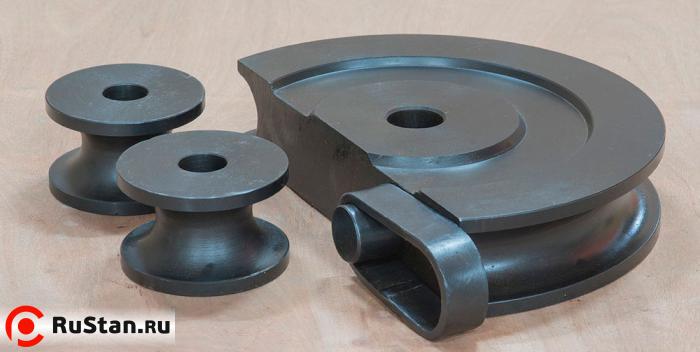

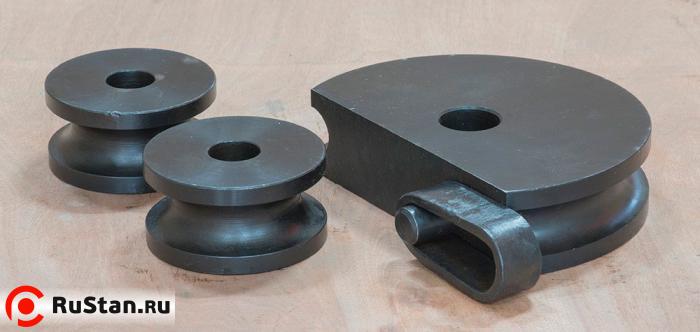

- В стандартной комплектации 4ть комплекта штампов (оснастки) – Ø25; 32; 38; 48мм.
- Гибка может производиться различной конфигурацией и в разных плоскостях.
- При работе с крупными заготовками требуется монтаж станка к полу (для труб от 32мм).
Технические характеристики JTB-50 |
|
---|---|
Характеристика | Значение |

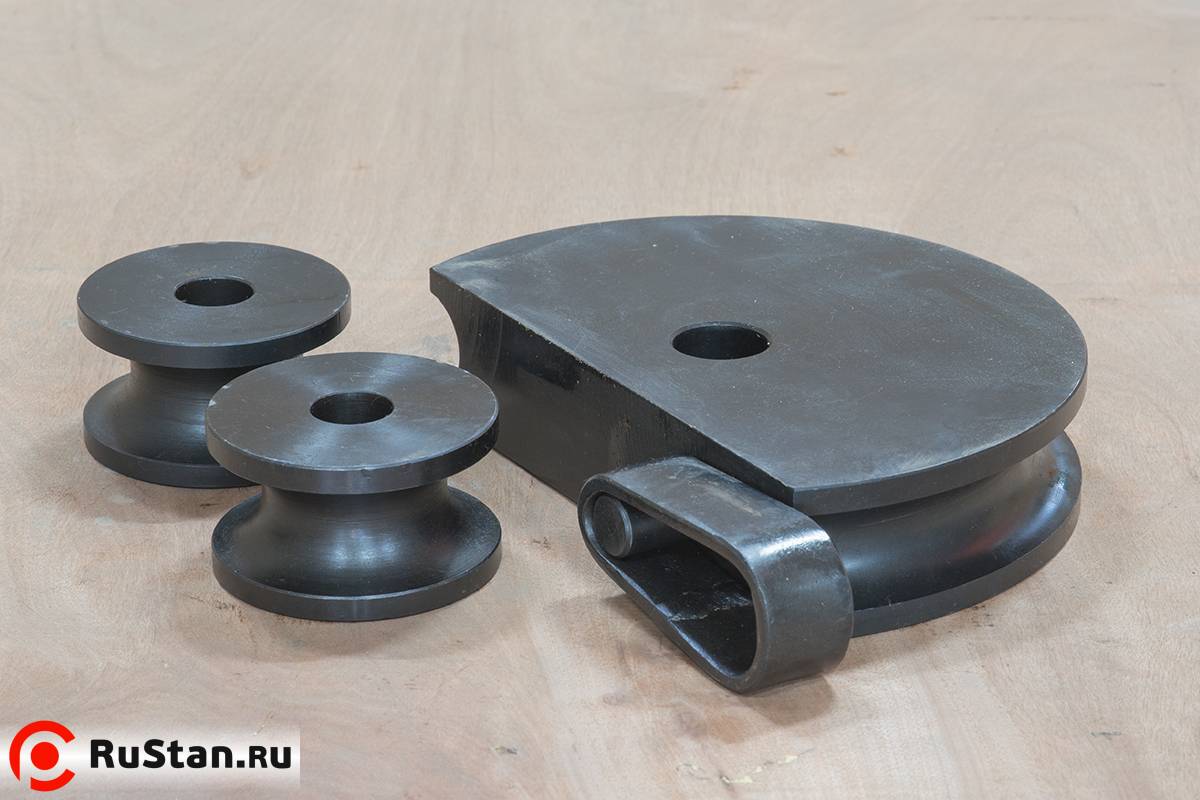

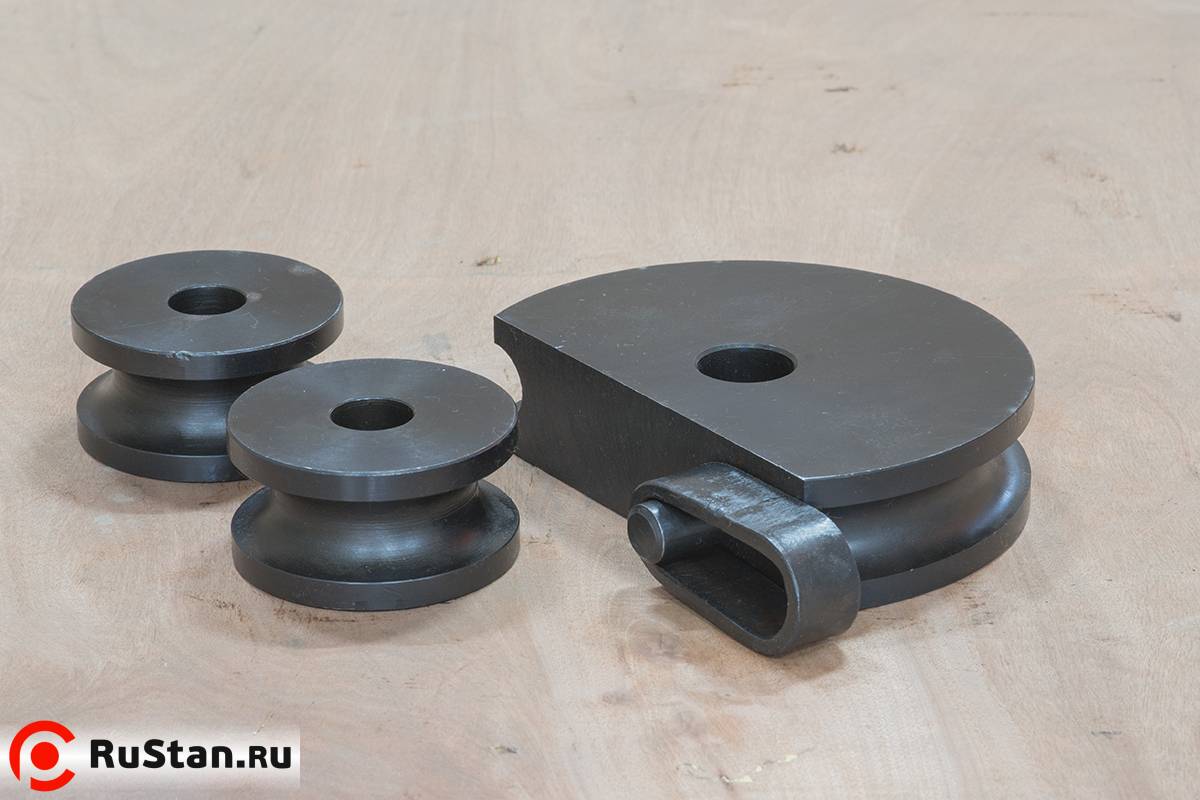

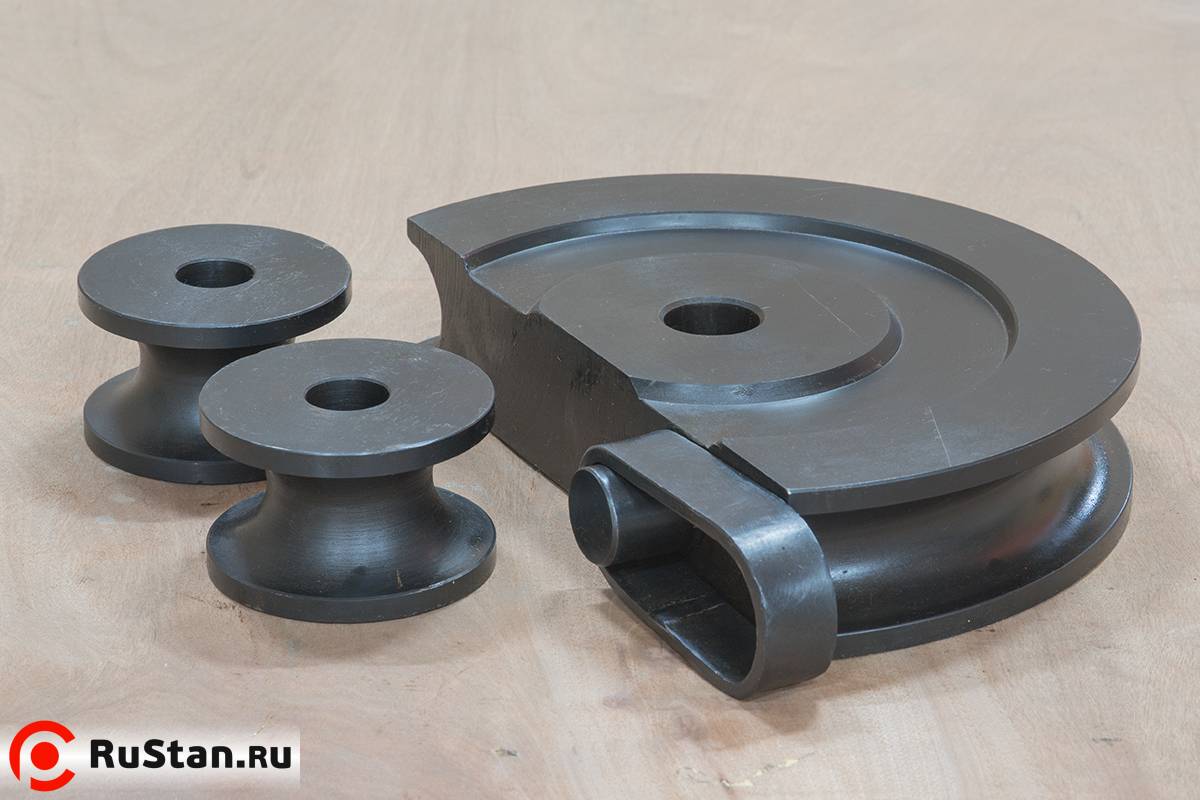

Оснастка - комплект штампов: штампы (гибочные) скобы (фиксирующие) ползун (блок протягивания) |
под трубы Ø25мм (1'') R – 90 мм |
под трубы Ø32мм (1-1/4'') R – 115 мм | |
под трубы Ø38мм (1-1/2'') R – 130 мм | |
под трубы Ø48мм (1-7/8'') R – 170 мм | |
Толщина (Образец стали - Ст3сп «сталь конструкционная углеродистая обыкновенного качества», пределом прочности σв ≤ 372МПа) |
1÷5 мм от 1 мм до 5 мм независимо от размера штампов (16 мм или до 51 мм) - это справочная информация и не является обязательным значением (т.к. это зависит сорта, марки материала, предела прочности и термообработки). |
Угол гибки | от 0 до 180° |

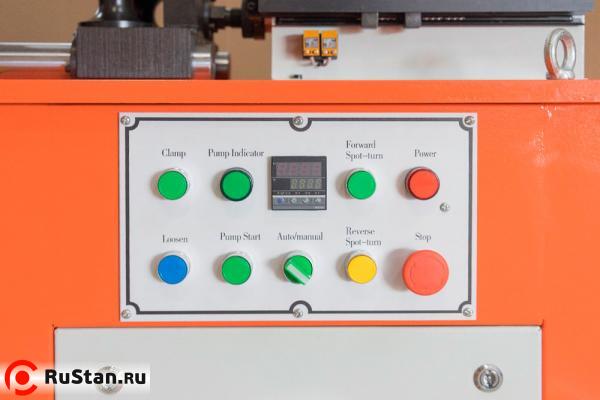

Два режима работы | ручной / полуавтоматический |
Скорость вращения главного вала | 5 об/мин |
Мощность электродвигателя | 2,2 кВт (3-х фазный), 1400 об/мин |
Мощность гидравлического двигателя (для гибки изделия) | 1,1 кВт (3-х фазный), 1400 об/мин |
Габариты упаковки (ДхШхВ) | 1450х690х1170 мм |
Масса JTB-50 нетто/брутто | 550/620 кг |
