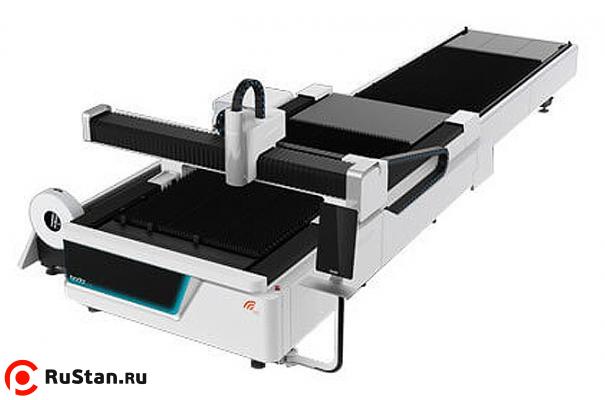

Автоматизированная установка лазерного реза BODOR E3015T3-1000W с сменным столом предназначена для лазерного раскроя листового материала из нержавейки, титана, черных и легированных сталей, цветных металлов таких как медь, латунь, бронза, а также позволяет осуществлять гравировку металла.
В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником фирмы Max Photonics или IPG со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.

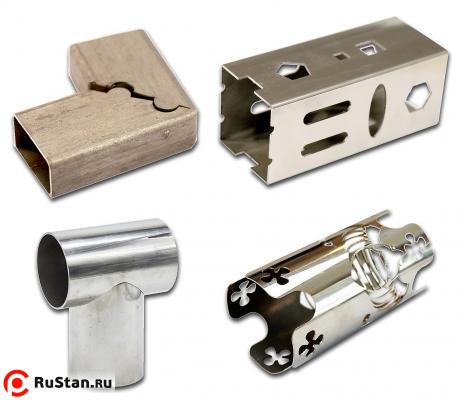

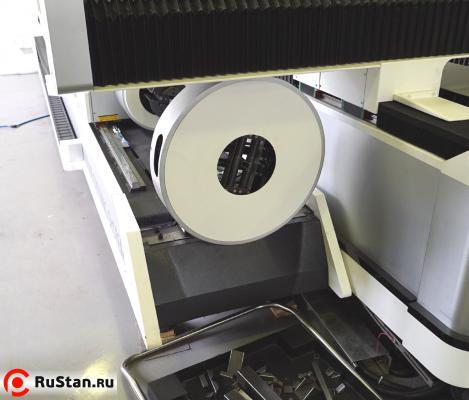

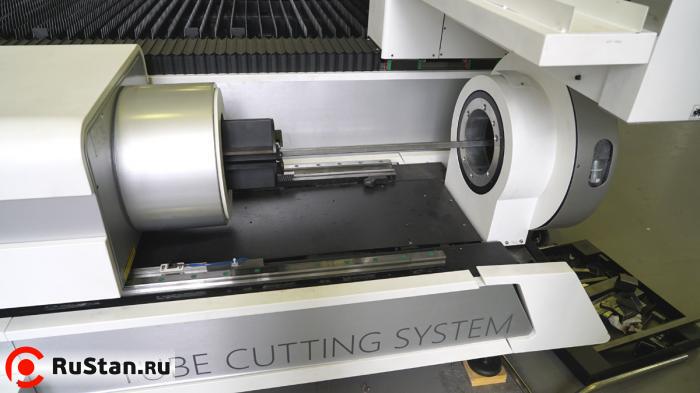

Станки серии Т3, T6 оснащены автоматическим труборезным модулем для резки круглых и профильных труб с электрическим зажимным патроном последнего поколения для работы с трубами длиной до 6000 мм в зависимости от модели станка.

Преимущества покупки BODOR


  • Цельнолитая чугунная станина
  • Оперативная сервисная поддержка BODOR в России 24/7
  • Большой штат сертифицированных инженеров в России
  • Качество лазерных станков соответствует международным стандартам (сертификаты – CE, SGS, FDA, ISO)
  • Комплектующие от ведущих мировых производителей Yaskawa, OMRON, HIWIN, MAXPHOTONICS, IPG
  • Программное обеспечение от компании R&D (Швейцария)
  • Общепризнанный мировой бренд BODOR

Лазерные станки для резки металла BODOR обладают высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией с низким потреблением энергии (например, по сравнению с CO2 станками со схожей мощностью излучения).

Низкое энергопотребление и высокая энергоэффективность достигаются за счет использования волоконного лазера в качестве источника излучения.
Кроме высокого в своем классе КПД, лазер подобного типа обладает рядом преимуществ.


Особенности оптоволоконного лазера

  • в 3 раза быстрее по сравнению с другими машинами лазерной резки. Оси оборудованы серво двигателями и драйверами, что помогает достичь скорости 120 м/мин.
  • оптоволоконный лазер является «зеленой» технологией, т.е. сохраняет до 50% электроэнергии;
  • нет потребности смешивания лазерных газов;
  • нет потребности в оптических расходниках;
  • нет потребности в таких компонентах, как траектория луча, направляющее зеркало, кварцевая трубка, центробежный вентилятор и т.д.;
  • экономия стоимости каждой детали на 50% с эффективностью работы 24 часа в сутки;
  • предотвращает производственные дефекты путем автоматизации;
  • расширенные возможности резки отражающих материалов, таких как алюминий, железо, латунь и т.д., получая при этом отличное качество реза и поверхности;
  • высокопрочная конструкция оборудована широко известным в мире оборудованием, которое позволяет работать непрерывно даже при высоких нагрузках;
  • основными принципами производства являются дизайн, высокий уровень технологий и качество.


Станина



цельнолитая чугунная станина bodor Станины станов BODOR изготовлены методом литья и представляют собой жесткие цельнолитые чугунные конструкции с высоким содержанием углерода.

Станины обладают отличной прочностью на сжатие, высокой твердостью и износостойкостью, а также стойкостью к тепловым расширениям.
Все эти преимущества позволяют комплексам производить точную и скоростную резку металла.

Легкий и прочный алюминиевый портал оси Х обеспечивает лазерным станкам BODOR высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя. Портал выполнен методом литья под давлением. Такая конструкция позволяет достигать скорости перемещения до 140 м/мин и обеспечивает лазерным станкам BODOR высокую скорость работы и обеспечивает безупречное качество раскроя.


Описание узлов



Функция определения положения листа

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора, и материал будет программно повёрнут в необходимые координаты.


Режущая голова: BODOR GENIUS (с автофокусом)


Преимущества автофокуса:

  • Применим к различным фокусным расстояниям, которые находятся под контролем системы управления станком.
  • Фокусирующая точка автоматически регулируется в процессе работы, чтобы добиться наилучшего эффекта резки металлических листов различной толщины.
  • Фокусное расстояние контролируется операционной системой. Не нужно настраивать регулировки вручную, что позволяет избежать ошибок или сбоев, вызванных ручным управлением.
  • Электрический привод автоматически настраивает наиболее подходящие координационные центры в рабочем процессе, что значительно улучшает скорость резания.
  • Лазерная голова получает из библиотеки настроек параметры, которые хранятся в системе.
  • Встроенные каналы с двойным контуром охлаждения обеспечивают постоянную температуру коллимационных и фокусирующих компонентов, позволяя избежать перегрева линз и продлить срок службы линз.

Параметры режущей головки:

- мощность источника 0 – 6000 Вт
- фокусное расстояние collimating lens 100 мм
- фокусное расстояние focus lens 125 мм/150 мм/200 мм
- диаметр линзы D30 мм (0-3 kw), D37 мм (0-4kw)
- вертикальный диапазон регулировки автофокуса +10 мм – 15 мм
- горизонтальный диапазон автофокуса ±1.5 мм
- максимальное давление сжатого воздуха 25 бар
- вес 4.2 кг


Механическая часть


Сервопривода Yaskawa
  • Сервоприводы и контроллеры приводов Yaskawa - Япония
  • Линейные направляющие, каретки HIWIN, PMI
  • Автоматическая система смазки Есть
  • Ось Z ШВП
  • Ось Х,Y рейка шестерня


Дисплей операционной системы:

Первый из производителей, кто использует UI дизайн между интерфейсом и рабочей платформой в мире, делая обработку более интуитивной. Элегантные кривые точно соответствуют корпусу станка. Сильная водонепроницаемая дышащая система создает лучший экстерьер, делая работу более удобной. Процесс алмазной резки и стекло высокой плотности делают экран более изысканным и удобным в использовании.

Система охлаждения лазера - автоматический Чиллер (водяной) - CW6100:

Программное обеспечение CAD/CAM:

Bodor Pro 2.0 Bodor Pro 2.0 - Независимая операционная система R & D прекрасно сочетает в себе высокую эффективность и простоту в использовании.

Операционная система может реализовать автоматическую раскладку (компоновку) резки и поддерживать импорт нескольких графических элементов, оптимизировать заказы на заказы автоматически, быстро искать края и автоматическое позиционирование. Система управления использует лучшее логическое программирование и взаимодействие с программным обеспечением, обеспечивает потрясающий опыт работы, эффективно улучшая использование листового металла и уменьшая количество отходов. Простая и быстрая система управления, эффективные и точные инструкции по резке улучшают работу пользователя.


Лазерный излучатель MAXPHOTONICS или IPG:
Резонатор MAXPHOTONICS

Резонатор Maxphotonics – это 2 года гарантии, сервисная служба в России, наличие склада подменных источников. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.


Резонатор IPG

Резонатор IPG – это 2 года гарантии, производство и сервисная служба в России. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали. Высокое качество луча на всех диапазонах мощности. Срок службы диодов – 100 000 часов.



Отличия BODOR

  • Тяжелая станина делает оборудование более стабильным в работе, легкbq портал позволяет станку работать быстрее; идеальный промышленный дизайн в большей степени соответствует человеко-машинным разработкам; высококачественная электрическая система управления программным обеспечением дает оборудованию более высокую точность резки. Оборудование обладает удобным интерфейсом, стабильной производительностью, отличным качеством, высокой эффективностью резания и широким диапазоном применения по сравнению с остальными производителями.
  • Шариковй механизм облегчения подачи подачи. Продвижение заготовки по роликовому столу уменьшает силу трения между частями и рабочим столом, что делает погрузку и выгрузку более удобными.
  • Новое поколение модулей безопасного следования. Режущая головка сохраняет постоянное расстояние относительно заготовки в процессе резания, это снижает риск столкновений. Станок перестанет резать при столкновении с преградой. Это снижает уровень аварийности и улучшает производительность резания.
  • Интеллектуальная защита хода. Автоматически контролируют рабочий диапазон поперечных балок и режущих деталей, сохраняя работу в пределах диапазона обработки. Двойная защита значительно улучшают оборудование и личную безопасность.
  • Интеллектуальная система сигнализации. Все сигналы идут на интерфейс через центр управления, когда появляются ошибки при работе оборудования.
  • Система автоматической смазки. Система автоматической смазки предоставляет смазку регулярно в определённом количестве для обеспечения нормальной и высокой скорости работы и имеет функции аварийного сигнала тревоги и уровня жидкости. Система значительно повышает точность резания и эффективно продлевает срок службы направляющих.
  • Функция аварийного сигнала низкого давления вспомогательного газа. Предоставляет возможность отслеживания давления газов в режиме реального времени.
  • WIFI дистанционная интеллектуальная помощь. Отзыв в режиме реального времени по всему миру. Предоставляют анализ неисправностей в реальном времени.


Технические характеристики BODOR E3015T3-1000W MAX

Характеристика Значение
Основные параметры
Рабочее поле, мм 3000x1524
Максимальная нагрузка на стол, кг 900 (лист ст3 3000*1500*25)
Время смены стола, сек 10
Габаритные размеры станка, мм 9350*3300*2000
Вес BODOR E3015T3-1000W MAX станка, кг E3015T3 : 8300
E3015T6 : 8900
Параметры резки труб
Диапазон размеров труб Круглая труба ⌀20-230мм
Квадратная труба □20 - □160мм
Прямоугольная труба:max 170x160мм
Толщина стенки трубы, мм Диаметр<⌀50 - 1.2мм
Диаметр ≥ ⌀50 - 2.5% диаметра трубы
Длина трубы, мм F3015Т3 : 250-3000
F3015Т6 : 250-6000
Cutting function of angle steel and channel steelЕсть
Тип патронаэлектрический
Максимальная нагрузка на патрон, кг100, 16кг/м
Maximum blanking length"25*φD 25 times the diameter
Угол поворота патрона оси W, градусов 360
Макс. скорость вращения оси W 75RPM
F3015T3 точность позиционирования оси U, мм0.03
F3015T3 повторяемость оси U, мм0.02
F3015T6 точность позиционирования оси U, мм 0.05
F3015T6 повторяемость оси U, мм 0.03
Макс. скорость передвижения оси U, м/мин 30
Операционные параметры
Максимальная скорость перемещения по осям, м/мин 140
Максимальное ускорение 1G
Точность позиционирования, мм 0.03
Повторяемость, мм 0.02
Точность резки (1 мм нержавейка)
Φ30mm окружность ≤0.1 мм
□30мм квадрат ≤0.04 мм
□190мм квадрат ≤0.06 мм
□190мм диагональ ≤0.07 мм
Оптическая система
Лазерный источник 1000Вт, MAX
Лазерная режущая головка BodorGenius
Автофокус Есть, Емкостный датчик
Multi-stage perforation Technology Есть
Smooth cutting technology Есть
Anti-slag protection function of double cyclones Есть
Кинематика, механическая часть
Станина Чугунная, цельнолитая
Сервоприводы и контроллеры приводов Yaskawa - Япония
Линейные направляющие, каретки HIWIN, PMI
Автоматическая система смазки Есть
Ось Z ШВП
Ось Х,Y рейка шестерня
Интеллектуальная система управления
Программное обеспечение с поддержкой русского языка BodorPro2.0
Размер дисплея(Тачпад - сенсорная панель) 21.5 дюйма
WIFI беспроводное управление Есть, + пульт
База данных параметров резки различных материалов Есть
Оповещение при низком уровне давления газа Есть
Автоматическая регулировака давления режущего газа O2
Концевые выключатели France Schneider
Рэле France Schneider
Пневмоклапаны регулировки подачи газа Japan SMC
Поддерживаемые форматы файлов G код, DXF, DWG, PLT, ENG, IGS(для труб)
Систем индикации и защиты
Сигнализация неисправности лазера Есть
Сигнализация ошибок при резке Есть
Индикация низкого уровня давления газа Есть
Сигнализация неисправности системы охлаждения лазера Есть
Сигнальная лампа Есть
V0 Class Integrated Flame Retardant Injection Molded Head Shell Есть
Защитные очки Есть
Периферийные системы
Чиллер (водяной охладитель) Есть
Вытяжка Центробежный вентилятор с центрифугой
Другие параметры
Общая потребляемая мощность с установленным лазерым источником 4кВт 27KW/68A
Общая потребляемая мощность с установленным лазером источником 3кВт 22KW/57A
Общая потребляемая мощность с установленным лазером источником 2кВт 19KW/48A
Общая потребляемая мощность с установленным лазером источником 1,5кВт 18KW/43A
Общая потребляемая мощность с установленным лазером источником 1кВт 16KW/40A

Стандартная комплектация BODOR E1530T3-1000W

  • Мощность 1000W
  • Стол 1500х3000 мм
  • Режущая голова BODOR GENIUS с автофокусом
  • Источник MAXPHOTONICS
  • Сервомоторы YASKAWA (Japan)
  • Моторедуктор YYC PMI (Taiwan)
  • Электрокомпоненты Omron (Japan)
  • Направляющие HIWIN (Taiwan) или PMI (Taiwan)
  • Ось Z ШВП
  • Ось Х,Y рейка шестерня
  • Интерфейс Bodor PRO 2.0
  • Система вытяжки
  • Чиллер (водяной) - CW6100
