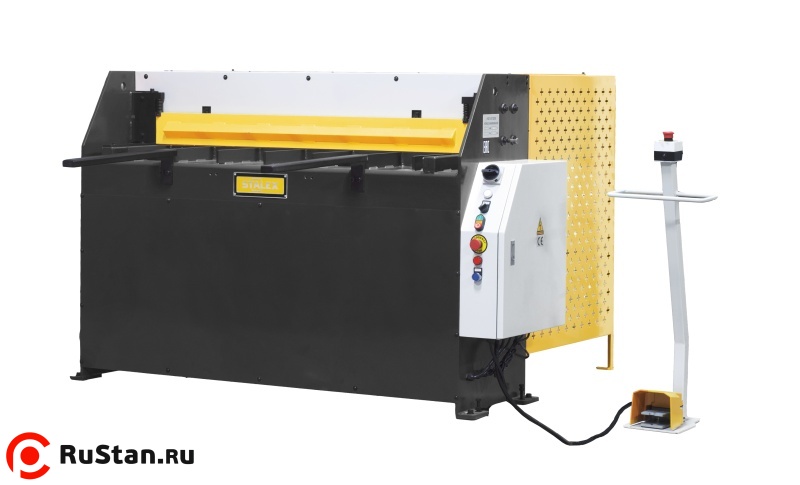

Гильотина гидравлическая STALEX HQ01-2x1320B

Данный станок оснащен гидравлическим приводом, который обеспечивает плавность хода. Основные компоненты, такие как рама станка, рама верхнего лезвия, рабочий стол и т.д. изготовлены из сваренных стальных пластин, что обеспечивает высокую прочность конструкции, хороший внешний вид, компактность, безопасность и надежность.
Данный станок предназначен обработки металлических пластин, изготовления электрического оборудования, автомобильной отрасли и т.д.

Особенности

Гидравлическое управление, быстрая и эффективная резка листа
Четыре позиции для двух передних удлинителей поддержки листа к рабочему столу – 400мм
Рабочий ход ножа ограничен и регулируется двумя концевиками (первый концевик регулирует ход ножа вниз, другой концевик регулирует ход ножа вверх)
Регулировка прогиба верхней балки ножа
Регулировка зазора между лезвиями (направляющими)
Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
Предварительный прижим материала перед моментом резки
Масленый бак с термометром – уровнем
Гидрораспределитель – гидрорегулятор давления, насос, электромагнитный (соленоидный) клапан, 2 гидроцилиндра.
Регулировка зазора между ножами (с двух сторон)
Механическая регулировка заднего упора, для точной повторяемости
Расстояние от заднего упора до линии реза (съёмный упор) – 800мм
Направляющие заднего упора имеют мерные линейки

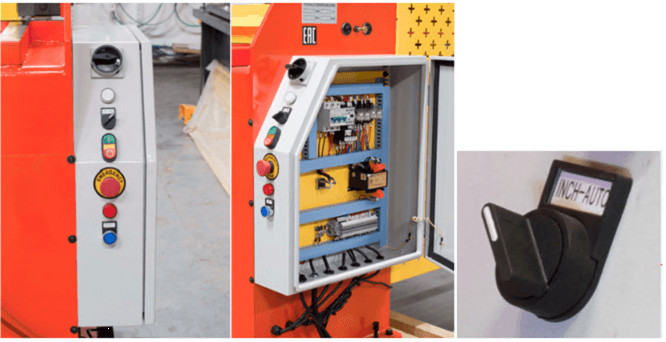

Блок управления станком
Электрические компоненты
Переключатель на два режима резки при нажатии на ножную педаль – разовая и автоматическая

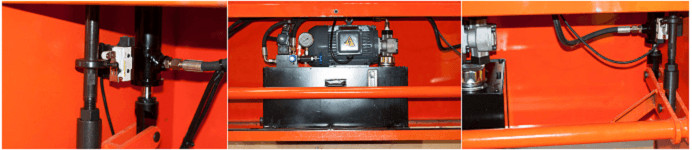

Гидрораспределитель – гидрорегулятор давления, насос, электромагнитный (соленоидный) клапан, 2 гидроцилиндра.
Рабочий ход ножа ограничен и регулируется двумя концевиками (первый концевик регулирует ход ножа вниз, другой концевик регулирует ход ножа вверх)

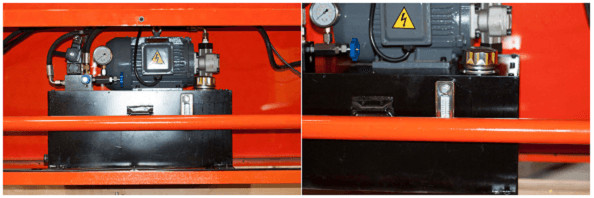

Масленый бак с термометром – уровнем
С первых запусков необходимо поддерживать уровень масла в баке, проверить надлежащий возврат масла после одного рабочего цикла, работа при низком уровне масла или холостой ход без масла запрещены. Масло подлежит замене после первых 100 часов работы, затем ежегодно (около 1500 рабочих часов).
В летний период (при высокой температуре окружающей среды): необходимо использовать гидравлическое масло 46 (класс вязкости), в зимний период (при низкой температуре окружающей среды): гидравлическое масло 32 (класс вязкости).
Как правило, уровень масла должен находиться в верхней части указателя.

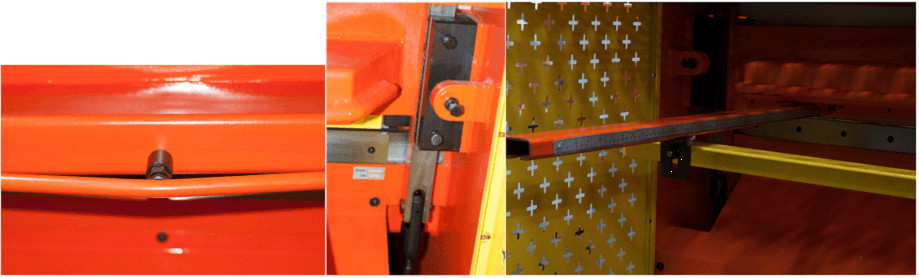

Регулировка прогиба верхней балки ножа
Регулировка зазора между ножами (с двух сторон)
Механическая регулировка заднего упора, для точной повторяемости
Расстояние от заднего упора до линии реза (съёмный упор) – 800мм
Направляющие заднего упора имеют мерные линейки

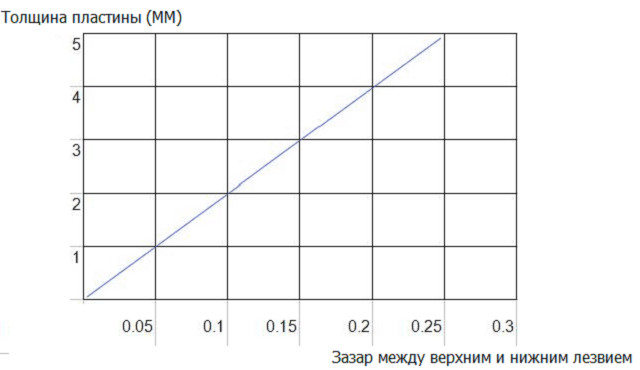

Соотношение толщины пластины и режущей кромки показаны на следующим чертеже:

Для HQ01-2X1320B: макс. толщина реза 2.0 mm, поэтому наиболее универсальный зазор между верхним и нижним лезвиями устанавливается на 0.05~0.1 mm

Технические характеристики гидравлическая HQ01-2x1320B
Характеристика	Значение
Рабочая длина, мм	1320
Рабочая толщина, мм	2
Прочность обрабатываемого материала, Н/мм 2	≤ 450
Количество резов в минуту	25
Высота рабочего стола, мм	800
Макс. расстояние до заднего упора, мм	800
Мощность двигателя, кВт	1,5
Габариты станка, мм	1900х650х1300
Габариты упаковки, мм	1980x920x1430
Масса нетто/брутто, кг	550/710
