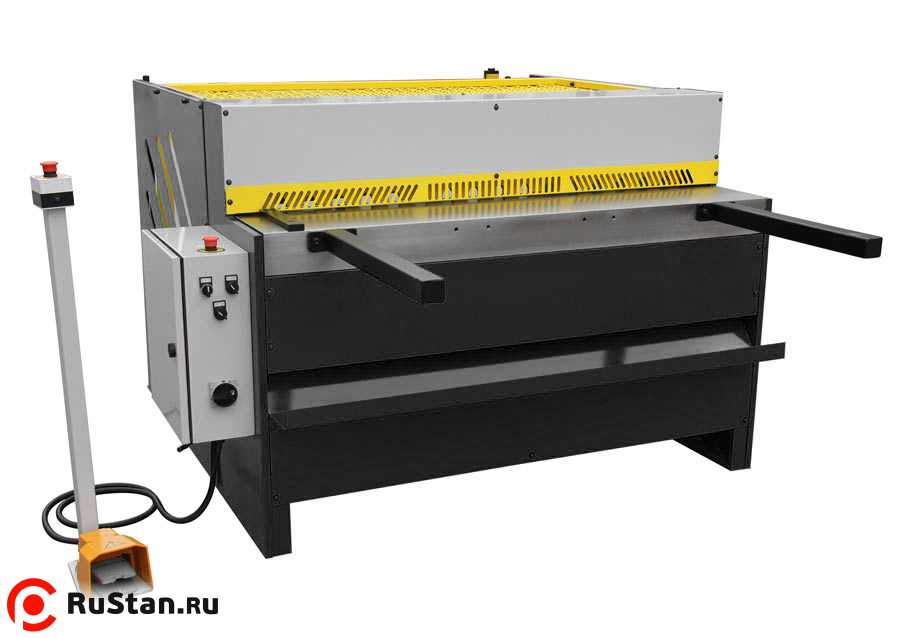

Гильотина электромеханическая Stalex Q11-3x1250A

STALEX Q11-3x1250A — электромеханическая гильотина для резки металлического листа и тонких пластин. Станок применяется в металлообработке, строительстве, автомобильной и судостроительной отраслях, а также на производственных участках, где требуется прямолинейная резка листового металла.

Модель рассчитана на резку стали с пределом прочности σв ≤400 МПа толщиной от 0,8 до 3 мм при максимальной ширине листа 1250 мм. Угол реза составляет 2°, частота ходов — 28 в минуту. Электромеханический привод с двигателем мощностью 4 кВт обеспечивает стабильную работу станка при серийной и периодической резке.

Гильотина оснащена механическим задним упором с ручной регулировкой и счетчиком длины, ножной педалью управления, предварительным прижимом материала и ножами с двухсторонней заточкой. В модели Q11-3x1250A предусмотрены пневматическая система поддержки листа, передний листовой поддон-накопитель, задняя световая система безопасности и передний защитный щиток.

Основные части станка — корпус, корпус верхнего ножа, рабочий стол и другие элементы — имеют сварную конструкцию и выполнены из стали. Такая конструкция обеспечивает жесткость, долговечность и устойчивость оборудования при резке листового металла.

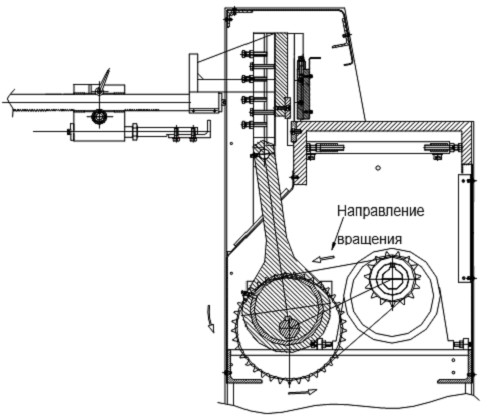

Данный тип станка оборудован понижающим приводом. Малое колесо цепной передачи, установленное на двигателе с регулируемой скоростью, вращает большое колесо и приводит в движение механизм реза.

Преимущества

• Электромеханическая гильотина для резки листового металла.
• Максимальная толщина реза стали σв ≤400 МПа — 3 мм.
• Максимальная ширина реза — 1250 мм.
• Частота ходов — 28 в минуту.
• Мощность двигателя — 4 кВт.

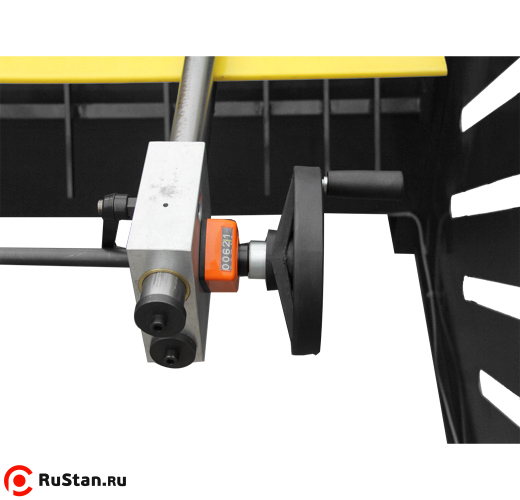

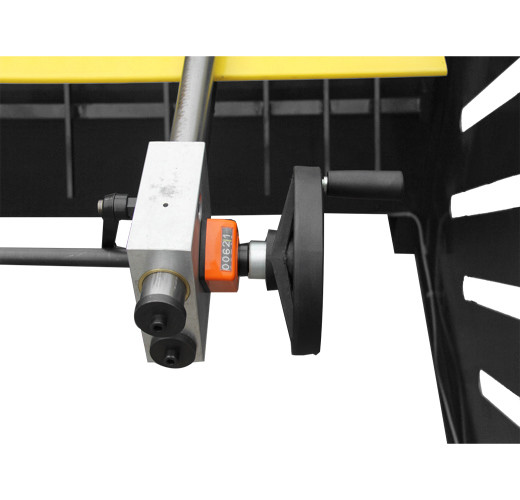

• Механический задний упор с ручной регулировкой и счетчиком длины.
• Расстояние от заднего упора до линии реза — 635 мм.
• Ножная педаль для удобного управления резкой.
• Два режима резки при нажатии на педаль — разовая и автоматическая.
• Простая и быстрая регулировка зазора между ножами.
• Верхний и нижний нож имеют двухстороннюю заточку.
• Предварительный прижим материала перед резкой.
• Пневматическая система поддержки листа.
• Передний листовой поддон-накопитель для заготовок небольшой ширины.

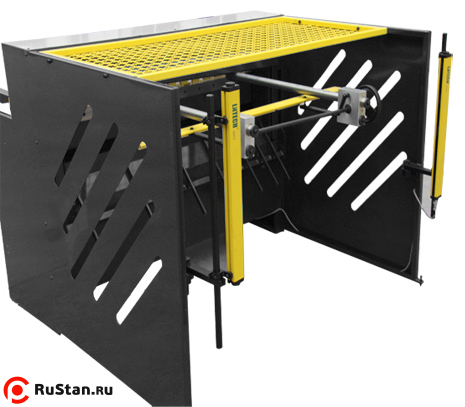

• Задняя световая система безопасности и передний защитный щиток.
• Освещение рабочего стола.
• Боковой упор для фиксации листа под углом 90°.

Особенности конструкции

Отличительные особенности модели Q11-3x1250A

• Пневматическая система поддержки листа.
• Передний листовой поддон-накопитель для заготовок небольшой ширины.
• Задняя световая система безопасности.
• Передний защитный щиток.
• Двигатель мощностью 4 кВт.

Область применения

• Прямолинейная резка листового металла.
• Резка тонких металлических пластин.
• Заготовительные операции в металлообрабатывающих цехах.
• Производство деталей из листового металла.
• Строительные и ремонтные работы.
• Автомобильная и судостроительная отрасли.
• Изготовление корпусов, кожухов, заготовок и элементов металлоконструкций.

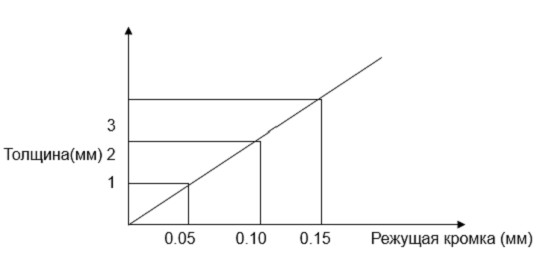

Соотношение толщины пластины и режущей кромки

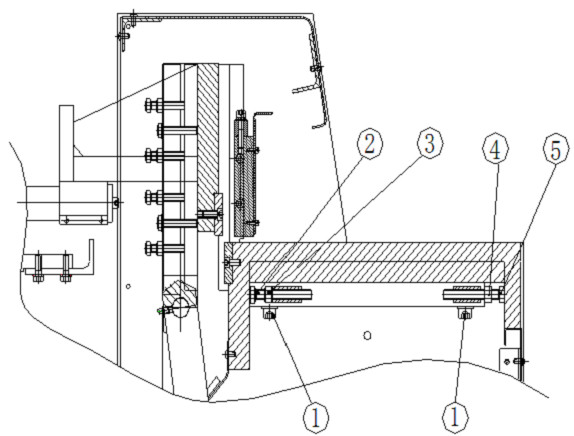

Настройка режущей кромки

Для увеличения ширины режущей кромки необходимо слегка открутить винт 1 и гайку 3, а гайку 4 закрутить в положение болта 5. Для уменьшения ширины режущей кромки необходимо слегка открутить винт 1 и гайку 4, а гайку 3 закрутить в положение болта 2. После настройки положение режущей кромки проверяют щупом, затем затягивают все гайки и винты и убеждаются, что толщина пластины подходит для выбранного зазора.

Электрошкаф имеет кнопку аварийного выключения и два переключателя. Первый переключатель используется для включения и выключения станка. Второй переключатель выбирает режим резки при нажатии на ножную педаль: разовый или автоматический.

Комплектация

• Электромеханическая гильотина STALEX Q11-3x1250A
• Механический задний упор со счетчиком длины
• Ножная педаль управления
• Передние удлинители — 2 шт.
• Боковой упор для фиксации листа по 90°
• Пневматическая система поддержки листа
• Передний листовой поддон-накопитель
• Задняя световая система безопасности
• Передний защитный щиток
• Освещение рабочего стола
