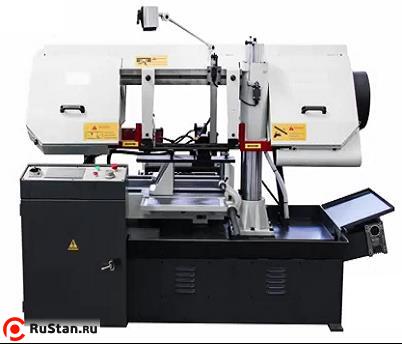

Автоматический ленточнопильный станок колонного типа Stalex BS-5040

Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Основные элементы

- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 500мм.
- Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка
- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- 4 скорости вращения полотна.
- Подсветка зоны резания.
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки
- Сенсорный дисплей управления
- Шнековый конвейер

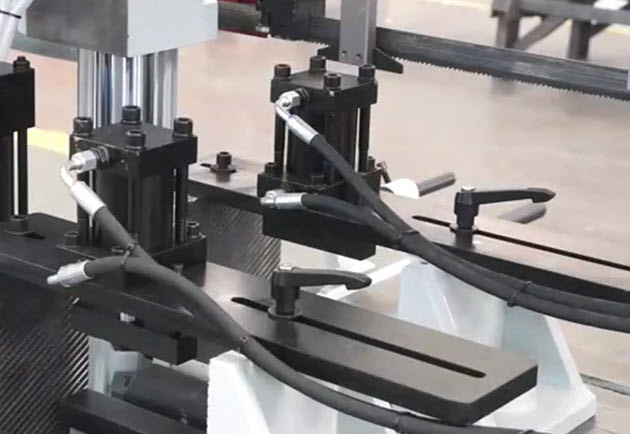

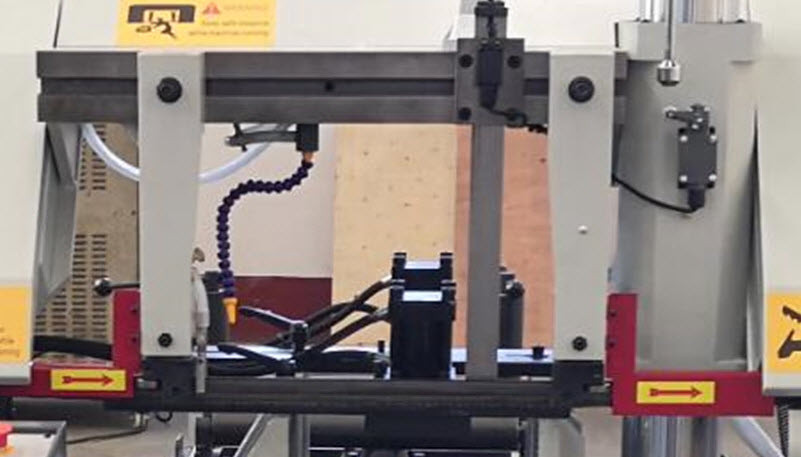

	Гидравлические тиски + прижимы для пакетной резки
	ПЛК станка

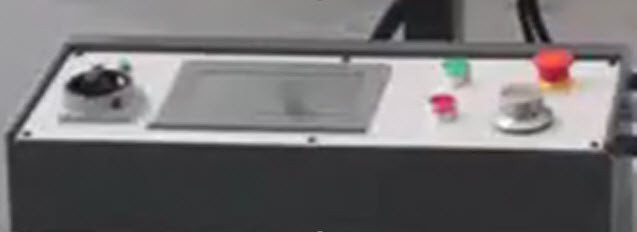

	Пульт станка

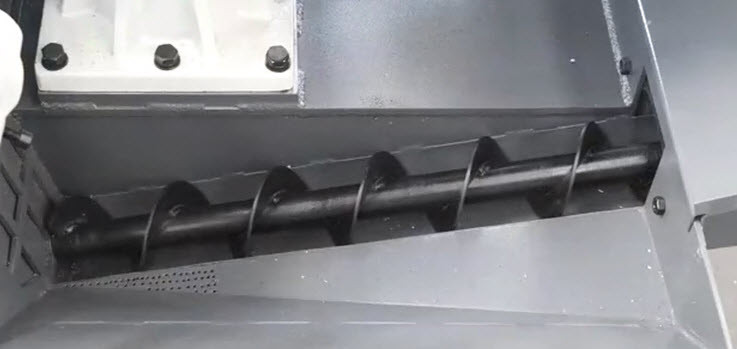

	Шнековый конвейер в стандартной комплектации

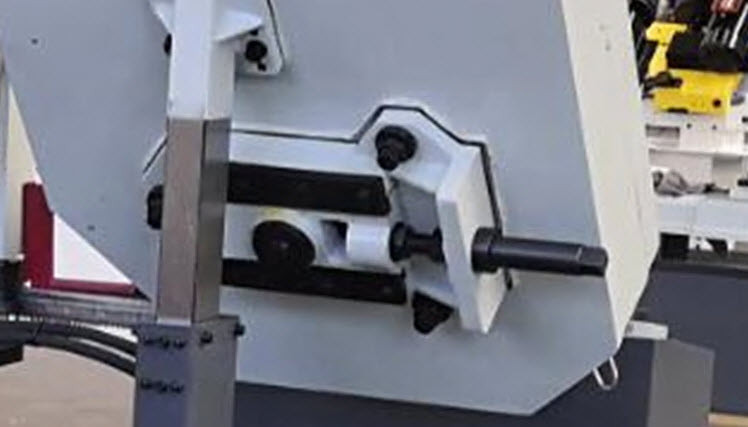

	Механическое натяжение полотна Рычаг регулировки натяжения полотна

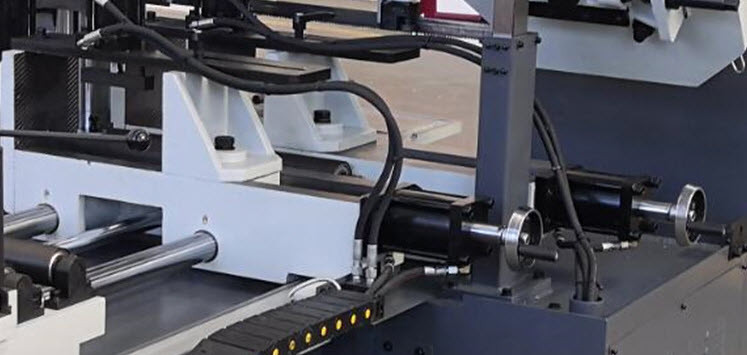

	Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки)

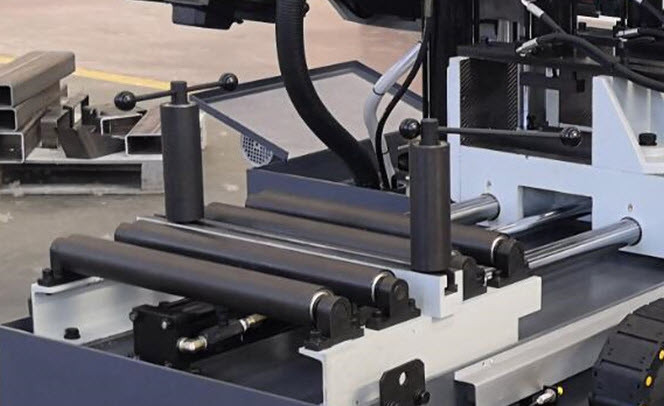

	Подающий стол с регулируемыми вертикальными и горизонтальными роликами
	Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки

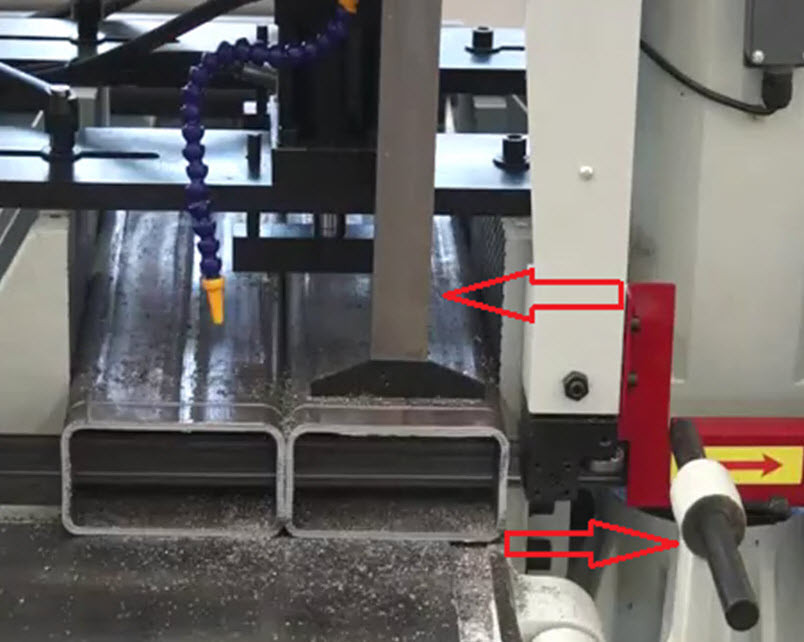

	Механизм переключения режимов - скорости подвода рамы и скорости рабочего цикла. Механический ограничитель подачи заготовок.

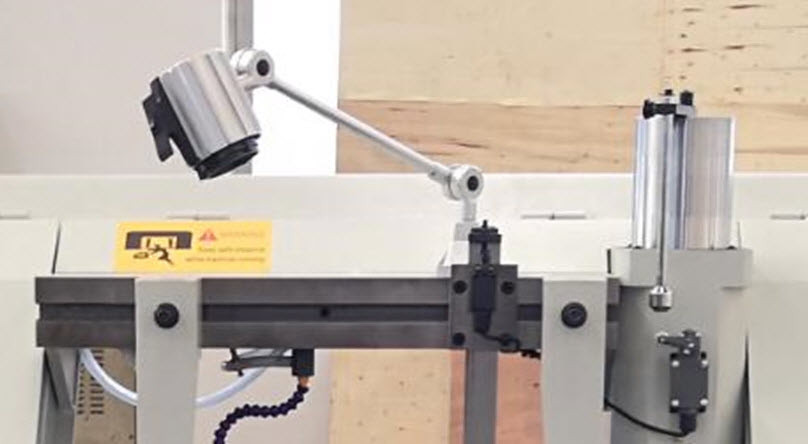

	Лампа освещения

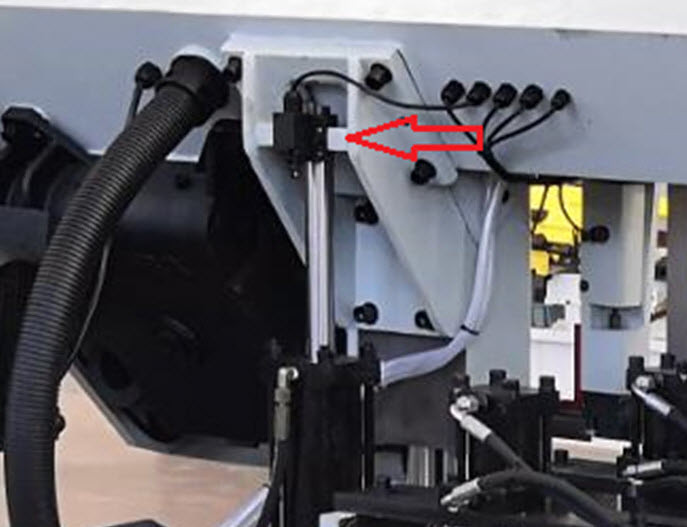

	Концевик на опускание

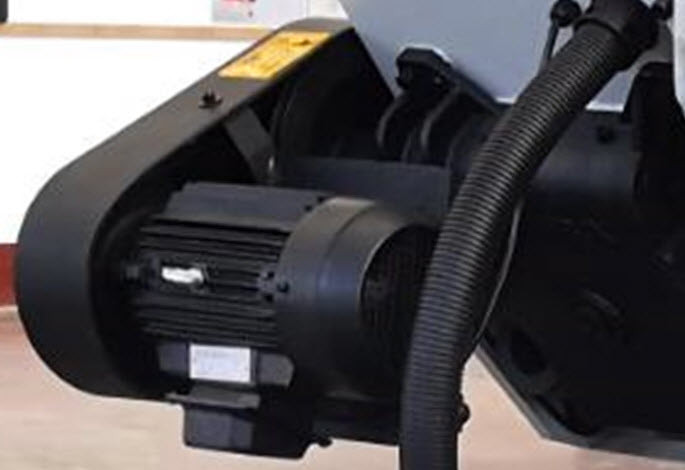

	Клиноременная передача

Технические характеристики "STALEX BS-5040"
Характеристика	Значение
Мощность двигателя	3.0 кВт (3-фазный)
Скорость резания	30, 50, 75, 90 м/мин
Круглый профиль при 90°	300 мм
Прямоугольный профиль при 90°	500х300 мм
Размер полотна	34х1.1х4180 мм
Угол пиления	90°
Единичный ход тисков	457 мм (автоматический), 500 мм (ручной)
Привод	клиноременной
Объём гидравлического бака	28 л
Объём бака СОЖ	50 л

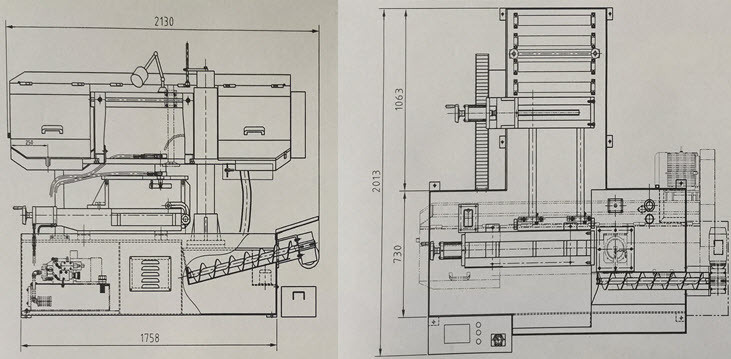

Габариты (ШхГхВ)	2130х2015х1565 мм
Масса нетто/брутто	1550 / 1720 кг
Производство	Китай

Комплектация

• Автоматический ленточнопильный станок STALEX BS-5040
• Ленточнопильное полотно, установленное на станке
• Гидравлические прижимы для пакетной резки (на стационарные и подающие тиски)
• Механический ограничитель подачи заготовок
