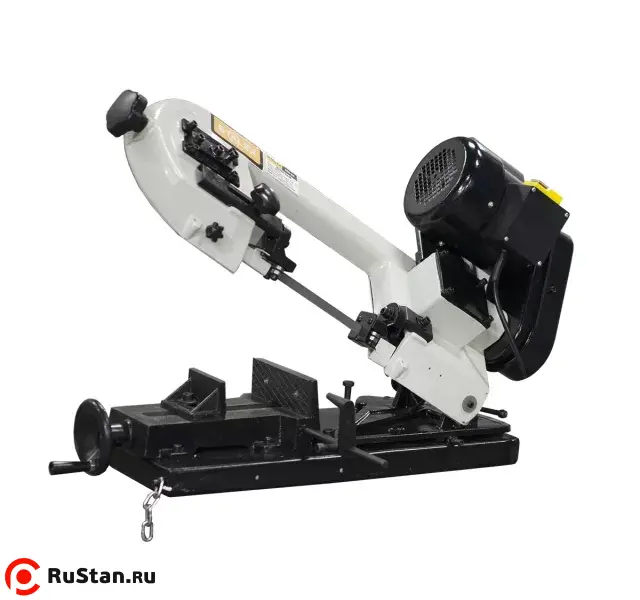

Станок ленточнопильный Stalex SBS-90

Техническое описание станка

На ручных ленточнопильных станках процесс резки (запуск пилы, опускание рамы, остановка пилы, подъем рамы) осуществляется оператором вручную. Модель Stalex SBS-90 позволяет выполнять распилы заготовок диаметром до 90 мм. Станок предназначен для обработки небольшого объема металла и находит широкое применение в бытовом использовании, штучном производстве, на стройплощадках и в мастерских, в основном для работы с заготовками из низкоуглеродистой и углеродистой стали.

Основное преимущество ручных станков – низкая стоимость при сохранении высокого качества реза, недорогое обслуживание и эксплуатация. При небольших объемах производства в цехах малых и средних предприятий, монтажных и ремонтных мастерских ручные ленточнопильные станки незаменимы.

Особенности конструкции

• Возможность поворота корпуса пилы от 0° до +45° для резки под различными углами.
• Стационарные тиски: для резки под углом поворачивается рама, а не заготовка.
• Зажим заготовки осуществляется вручную вращением маховика, подача заготовки также ручная.
• Компактные габариты и небольшой вес (44 кг брутто) позволяют транспортировать станок одному человеку.

Ленточное полотно и привод

• Режущий инструмент – бесконечная сварная ленточная пила размером 13х0,65х1300 мм.
• Движение ленты осуществляется через мотор с клиноременной передачей.
• Три фиксированных режима скорости резания: 20 / 29 / 50 м/мин.

Стандартная комплектация

• Станок в сборе
• Стойка в стандартной комплектации
• Ленточное полотно
• Руководство по эксплуатации

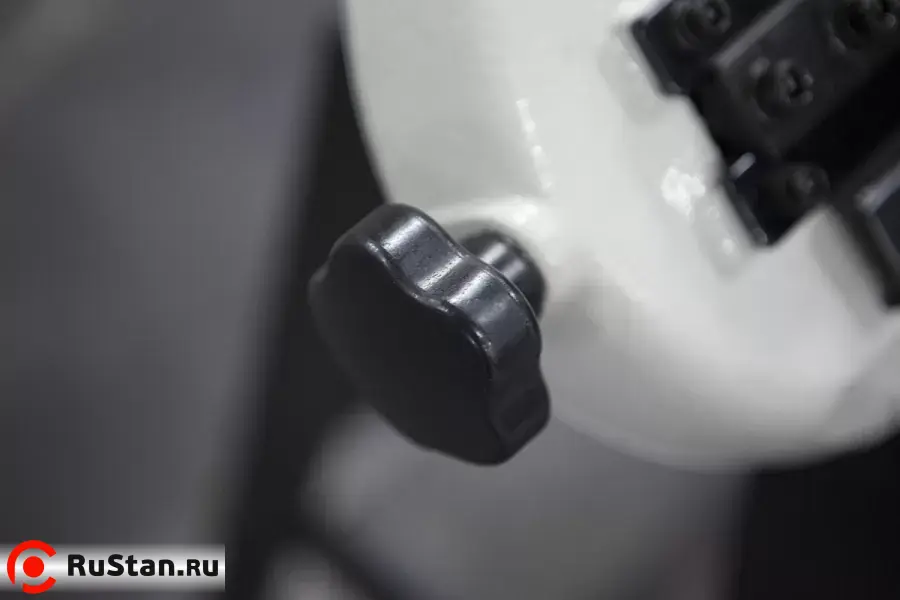

	Ручное натяжение полотна.

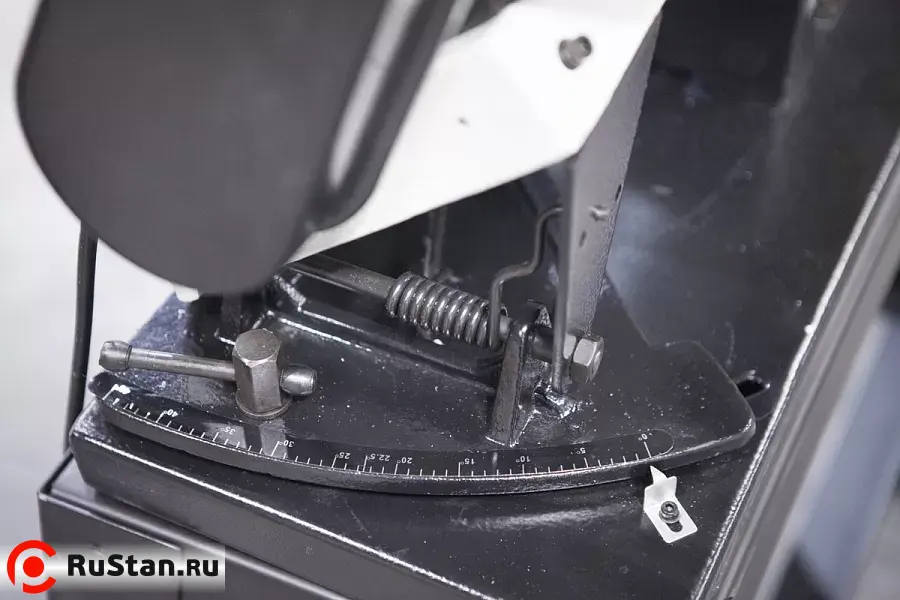

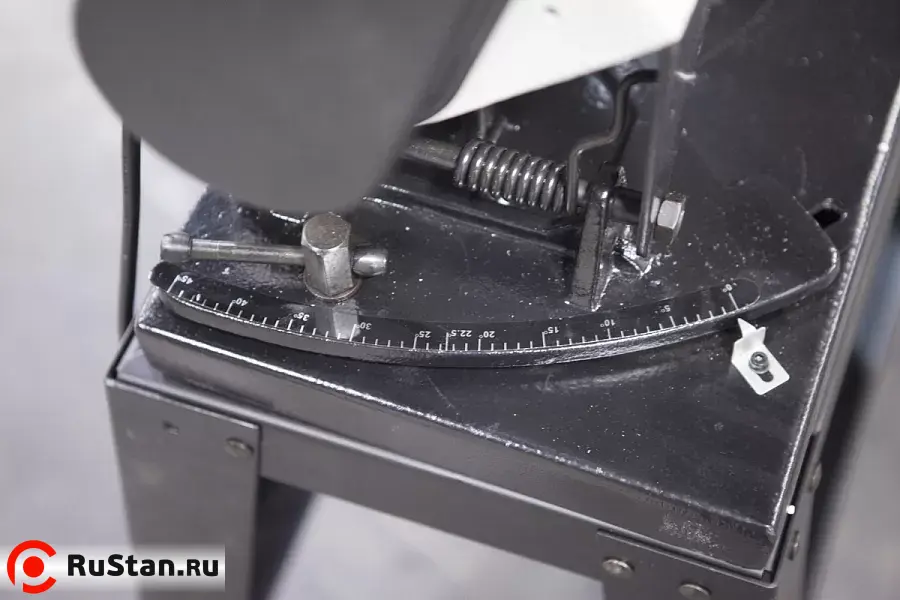

	Поворот рамы до 45°. Модель SBS-90 позволяет выполнять рез как перпендикулярно оси заготовки, так и под любым углом в диапазоне до 45° путем поворота относительно основания стола пильной рамы в право.

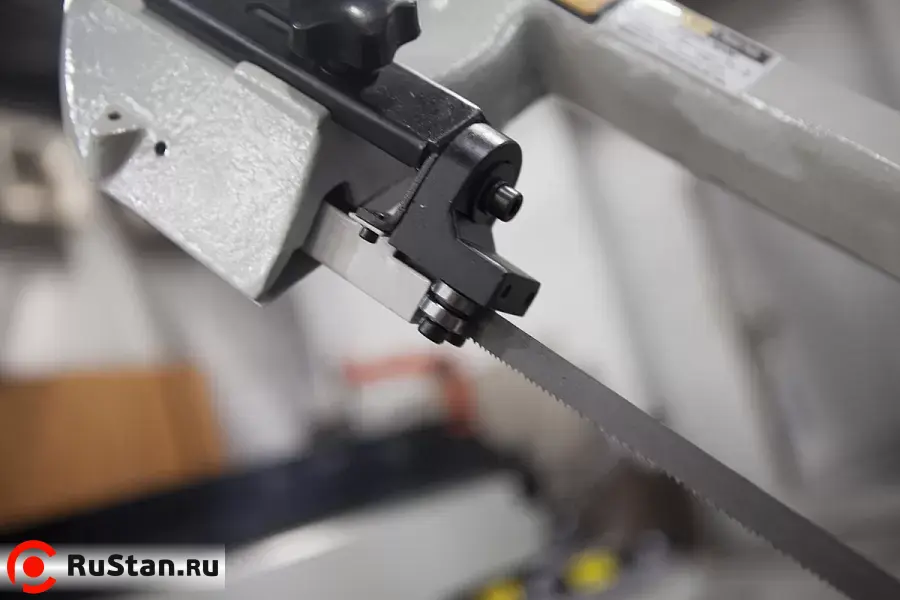

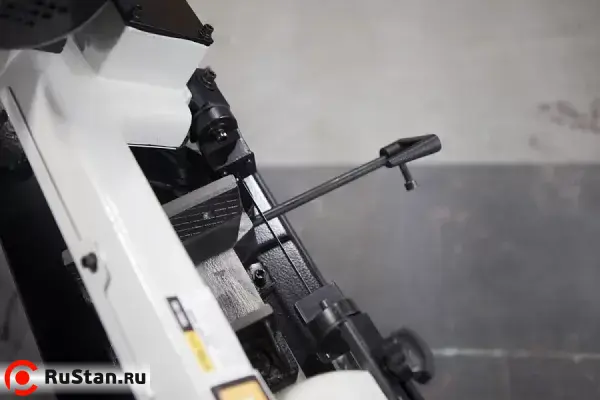

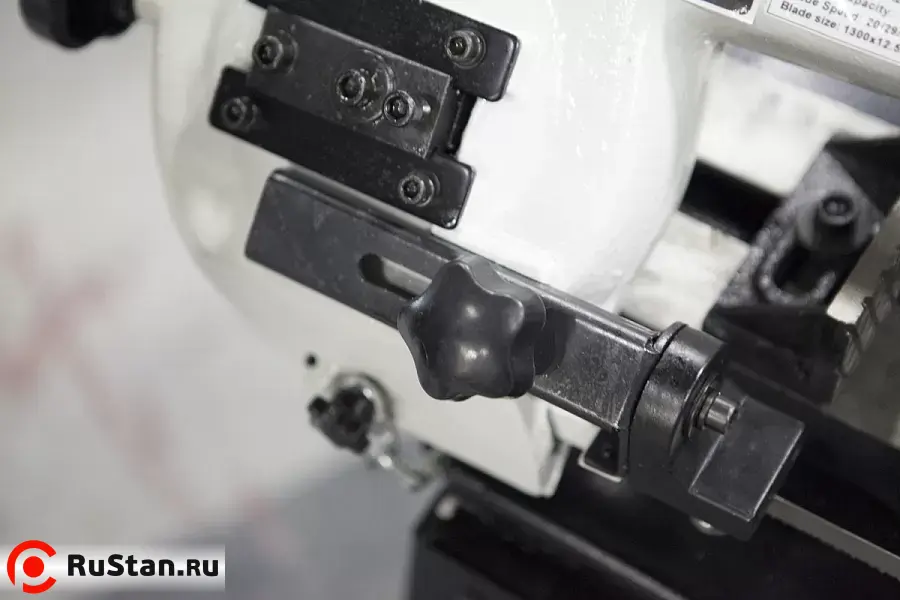

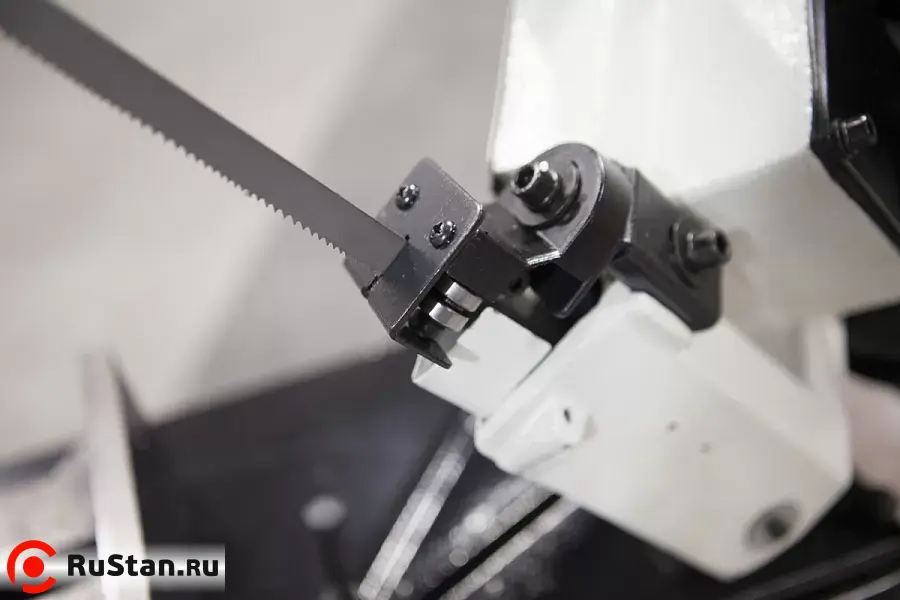

	Направляющие блоки. Правильная установка подшипников оказывает существенное влияние на срок службы ленточной пилы и качество резания. Положение подшипников в направляющих головках должно быть таким образом, чтобы поверхность ленточного полотна была строго перпендикулярно основанию тисков.

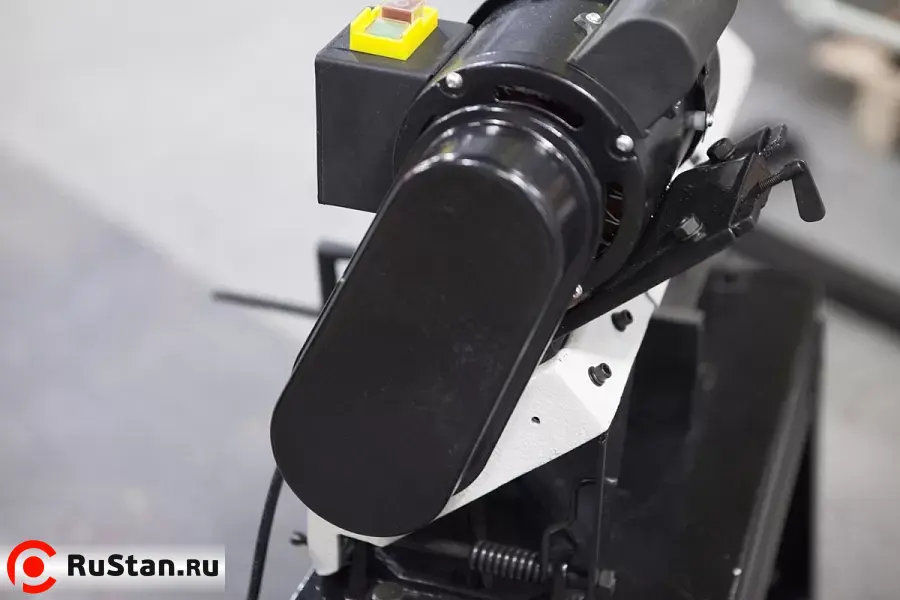

	Скорость резания - 20 / 29 / 50 м/мин Привод - клиноременная передача

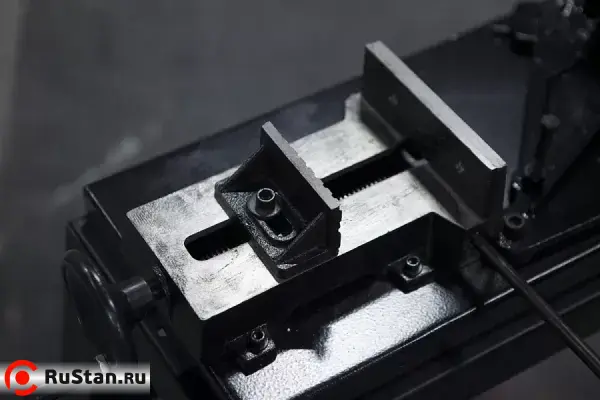

	Неподвижные тиски.

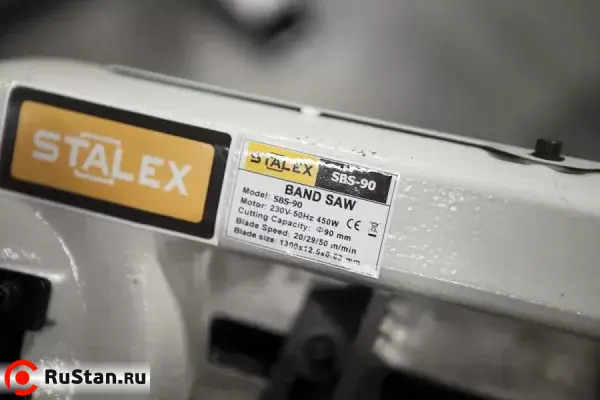

	Шильдик станка
	Стойка (стандартная комплектация) Сборка: Соединить (не затягивая крепёж) ножки с короткими направляющими, так что бы ножки были с наружи. Далее, соединять длинные направляющие так - что бы они были внутри коротких направляющих и внутри ножек. Затянуть крепеж
